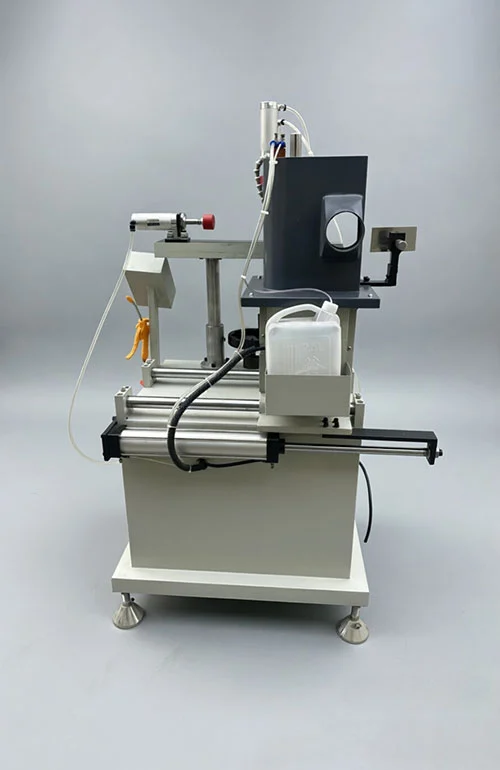

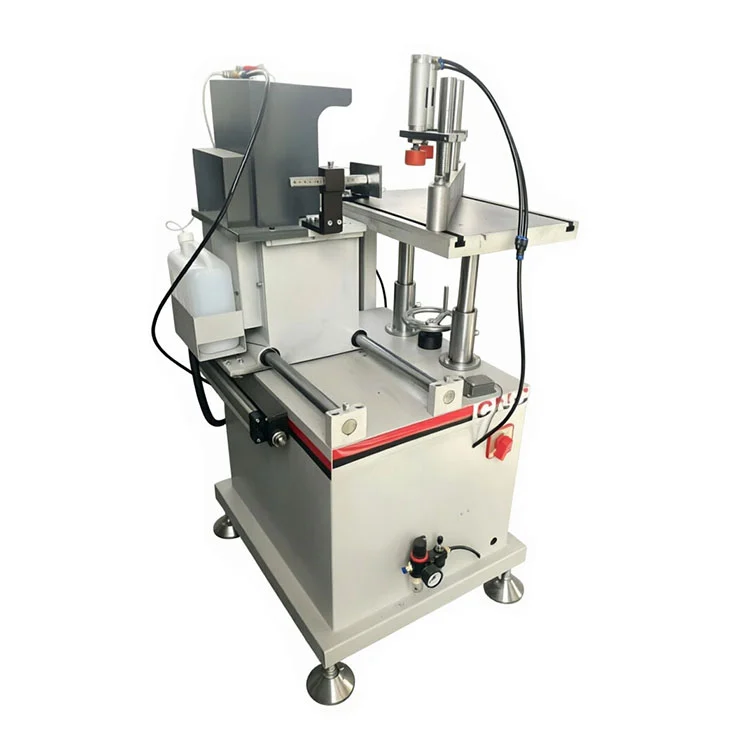

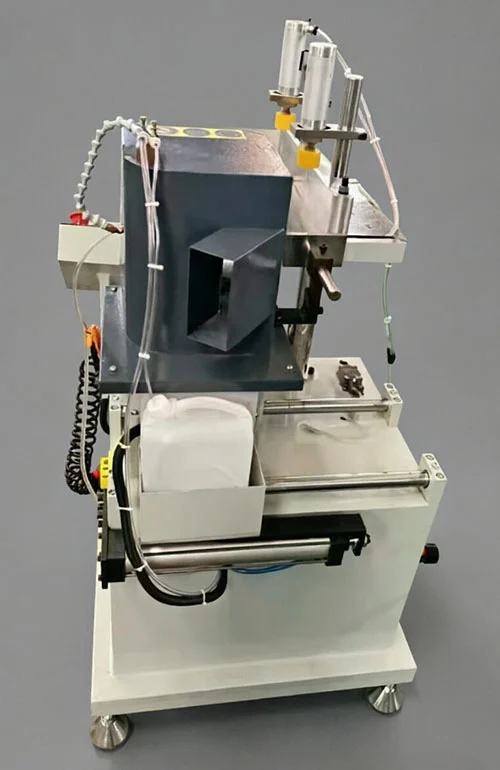

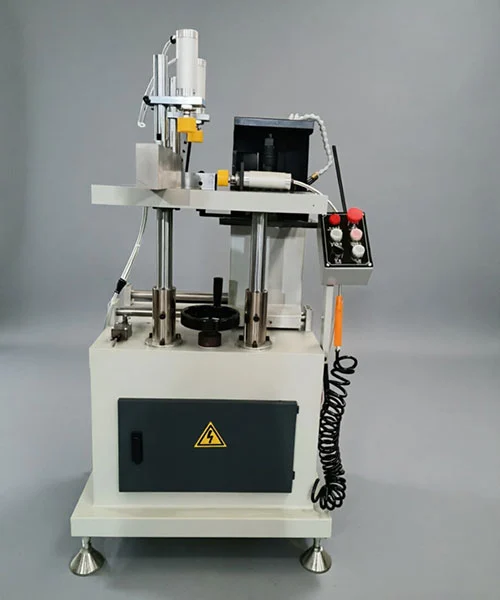

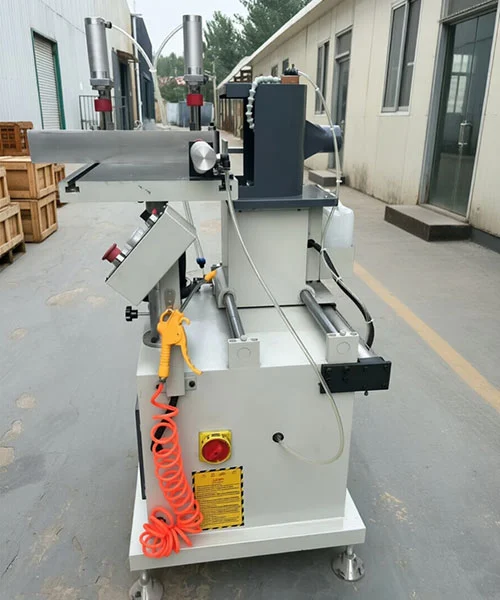

Fresatrice per profili di finestre in PVC

Caratteristiche principali

• Sagomatura dell'estremità del profilo:ILFresatrice per profili di finestre in PVCaccoglie gradini, scanalature rettangolari, tenoni e strutture simili cambiando l'utensile, che è fissato su un mandrino orizzontale.
• Gamma di fresatura angolata:Una piastra di posizionamento sul piano di lavoro può essere impostata tra -55° e +55°, consentendo tagli obliqui sulle estremità del profilo senza dime personalizzate.
• Avanzamento del cuscinetto lineare:Il meccanismo di avanzamento dell'utensile funziona su una coppia di cuscinetti lineari, mantenendo basse le vibrazioni e ripetibile il movimento durante i cicli di fresatura.
• Finitura superficiale finale:Le estremità lavorate raggiungono costantemente la rugosità Ra12,5 μm, sufficiente per un assemblaggio serrato di traverse e sezioni del telaio.
• Bloccaggio pneumatico:I profili vengono trattenuti da pinze pneumatiche durante il taglio, riducendo lo sforzo dell'operatore e mantenendo la posizione del pezzo.

Specifiche tecniche

Ambito di applicazione

QuestoFresatrice per profili di finestre in PVCviene utilizzato nella produzione di finestre in PVC, finestre in composito alluminio-plastica e infissi in alluminio a taglio termico. I pezzi tipici includono traverse centrali, profili di telai di porte e altre sezioni estruse che richiedono la sagomatura, la scanalatura o il taglio dei tenoni delle estremità prima dell'assemblaggio.

Componenti chiave

• Mandrino di fresatura:Il mandrino orizzontale accetta frese intercambiabili per lavori a gradini, scanalature e tenoni. Funziona a una velocità pari a quella degli utensili in metallo duro per una rimozione pulita del materiale.
• Sistema di guida a cuscinetto lineare:Il carrello di avanzamento si muove su cuscinetti lineari sigillati, che richiedono solo una lubrificazione periodica e aiutano a mantenere una geometria di taglio costante nel tempo.
• Unità di bloccaggio pneumatica:I morsetti si innestano con un'alimentazione d'aria da 0,5–0,8 MPa. Le ganasce sono sagomate per evitare di segnare le superfici del profilo durante il ciclo di fresatura.
• Piano di lavoro regolabile:Una piastra di posizionamento impostata manualmente consente all'operatore di comporre angoli da -55° a +55°, con una scala per il posizionamento ripetuto.

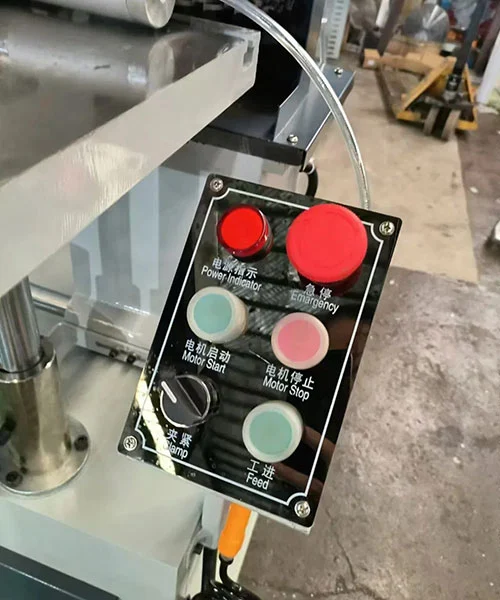

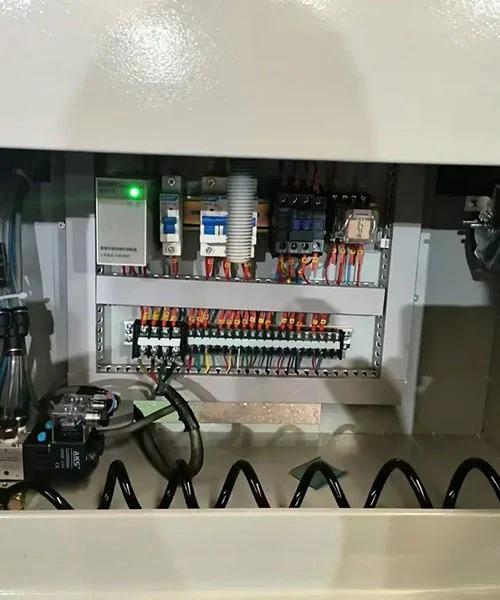

• Circuito di controllo:Utilizza una semplice pulsantiera e un interblocco di sicurezza che impedisce l'avvio del mandrino quando la protezione è aperta. I componenti elettrici sono disposti in un involucro sigillato contro la polvere.

Produttore e supporto

Con uno stabilimento fondato nel 1996, Lebulang Machine produce apparecchiature per la lavorazione dei profili a Jinan, in Cina, da quasi tre decenni. ILFresatrice per profili di finestre in PVCviene fornito direttamente in fabbrica, è dotato di certificazione CE e ISO e può essere personalizzato in base ad accordi OEM/ODM. Una garanzia di un anno copre la struttura principale e la guida per l'installazione remota viene fornita senza costi aggiuntivi.

Imballaggio e spedizione

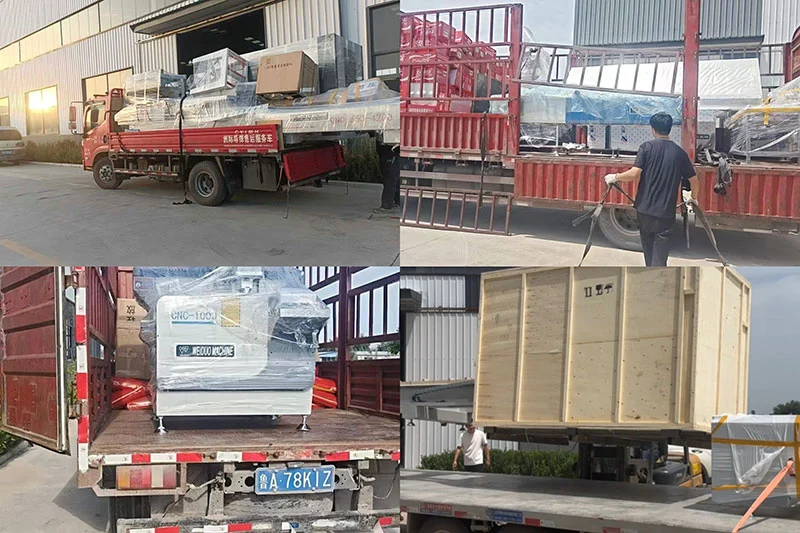

OgniFresatrice per profili di finestre in PVCè imballato in una cassa di legno standard per l'esportazione con rinforzi interni per impedire il movimento durante il trasporto. La cassa è resistente all'umidità ed è etichettata con le istruzioni per la movimentazione. I termini di spedizione sono FOB Jinan o Qingdao, con tempi di consegna generalmente compresi tra 15 e 25 giorni lavorativi dalla conferma dell'ordine. I documenti tra cui un rapporto di prova, una lista di imballaggio e un certificato CE vengono inviati in formato digitale prima della spedizione.

Domande frequenti

Q1: Quali strutture di profili può elaborare la fresatrice per profili in PVC per finestre?

R: Cambiando l'utensile da taglio, la macchina fresa superfici dei gradini, scanalature rettangolari, tenoni e altri dettagli finali comunemente richiesti su traverse e profili di telaio in PVC e compositi in alluminio-plastica.

Q2: Qual è l'intervallo di regolazione angolare per il taglio inclinato?

R: La piastra di posizionamento del piano di lavoro è regolabile da -55° a 55°, rendendo possibile la produzione di tagli terminali angolati all'interno di questo intervallo senza dispositivi aggiuntivi.

D3: Come viene mantenuta la stabilità durante la fresatura?

R: Il meccanismo di avanzamento dell'utensile utilizza una coppia di movimenti di cuscinetti lineari, che riduce le vibrazioni e aiuta a mantenere costante la profondità di fresatura attraverso cicli ripetuti.

Q4: Quale rugosità superficiale ci si può aspettare?

R: Le estremità lavorate in modo uniforme raggiungono una rugosità di Ra12,5 μm, una finitura che consente giunti perfettamente aderenti nell'assemblaggio di finestre e porte.

Q5: Quali sono le dimensioni del piano di lavoro?

R: Il piano di lavoro della macchina misura 500 × 350 mm e fornisce un supporto stabile per i profili di finestre standard in PVC e alluminio-plastica.

Q6: Qual è la larghezza massima di fresatura?

R: Il set di utensili supporta una larghezza di fresatura massima di 90 mm.

Q7: Quali sono i requisiti di alimentazione e aria?

R: La macchina funziona con alimentazione trifase a 380 V, 50 Hz e richiede una pressione dell'aria di esercizio compresa tra 0,5 e 0,8 MPa per il sistema di bloccaggio pneumatico.

Q8: Sono disponibili pezzi di ricambio?

R: Sì. Le comuni parti soggette ad usura, comprese le ruote di taglio importate e gli strumenti di impostazione, sono disponibili come opzioni e possono essere facilmente sostituite dall'operatore.
