Sega Notting per facciate continue CNC per carichi pesanti

Panoramica

La sega per intagliare facciate continue per carichi pesanti è una soluzione di taglio di livello professionale progettata specificamente per la fabbricazione di facciate continue in alluminio e profili di facciate. Costruito con un telaio rigido in acciaio e un servocontrollo CNC avanzato, offre precisione ripetibile, flessibilità multiangolo e durata di livello industriale per ambienti di produzione ad alto volume.

Che tu stia elaborando facciate continue commerciali, sistemi di vetrine o estrusioni di alluminio architettoniche, questa macchina garantisce intagli puliti e privi di bave con uno spreco di materiale minimo, riducendo le rilavorazioni manuali e aumentando la produttività complessiva.

Sega per intagliare facciate continue per carichi pesanti



Caratteristiche principali

1. Controllo di precisione CNC

Dotato di un sistema di servoazionamento ad alta risposta e di un controller programmabile CNC, la precisione di posizionamento della testa di taglio raggiunge ± 0,1 mm. Gli operatori possono memorizzare più programmi di tacca per un rapido passaggio delle ricette tra diversi tipi di profilo.

2. Struttura rigida per carichi pesanti

Il corpo della macchina è costruito con tubi di acciaio a pareti spesse con trattamento antistress, eliminando le vibrazioni durante il taglio ad alta velocità. Ciò garantisce una qualità di taglio costante anche in caso di funzionamento continuo 24 ore su 24, 7 giorni su 7.

3. Sistema di bloccaggio pneumatico

I cilindri pneumatici a doppia azione con pressione regolabile forniscono un bloccaggio sicuro e senza danneggiamenti su delicate superfici in alluminio anodizzato o verniciato a polvere. La funzione di sgancio rapido riduce il tempo di ciclo tra i pezzi.

4. Capacità di intaglio multiangolo

Supporta angoli di intaglio regolabili da 0° a 90° (o specifica l'intervallo) per adattarsi a varie configurazioni di montanti e traversi di facciate continue. Le impostazioni dell'angolo possono essere regolate tramite lettura digitale o interfaccia CNC.

5. Estrazione dei trucioli ad alta efficienza

La porta di raccolta polvere/trucioli integrata si collega ai sistemi di estrazione industriale standard, mantenendo un ambiente di lavoro pulito e prolungando la durata della lama.

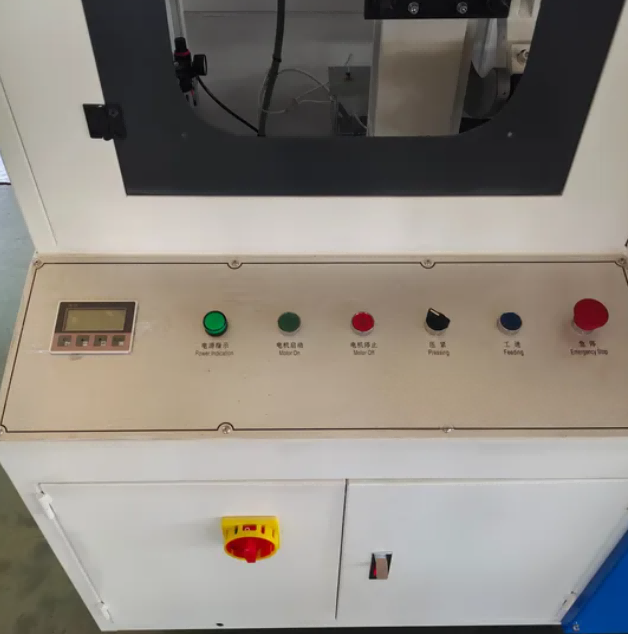

6. Interfaccia intuitiva per l'operatore

HMI touchscreen intuitivo con supporto multilingue (inglese, spagnolo, russo, arabo). La programmazione visiva consente agli operatori di impostare le dimensioni delle tacche senza una formazione tecnica avanzata.

Come funziona

1. L'operatore posiziona il profilo in alluminio sul piano di lavoro e attiva le morse pneumatiche, che fissano il pezzo sia in direzione verticale che orizzontale.
2. L'angolo di taglio desiderato viene impostato utilizzando il display digitale a scala magnetica e le doppie lame sono posizionate di conseguenza entro l'intervallo di ±45°.
3. Il sistema di alimentazione idropneumatico fa avanzare le lame rotanti nel profilo a una velocità controllata (0–3 m/min), tagliando tacche, scanalature o angoli composti in un unico passaggio.
4. Il sistema CNC supporta l'importazione di grafici CAD e la programmazione grafica, consentendo agli operatori di definire modelli di intagli, posizioni dei fori e dimensioni delle scanalature direttamente dai file di progettazione.
5. La configurazione completa del servomotore a tre assi (assi X, Y, Z azionati da cremagliera, pignone e viti a ricircolo di sfere) consente un vero collegamento a tre assi per foratura, fresatura di scanalature, fori rotondi, fori a forma speciale, fori per chiave e svasature in un unico serraggio.
6. Un piano di lavoro ribaltabile su tre lati opzionale consente di lavorare il profilo su tre facce senza riposizionamento, migliorando l'efficienza di lavorazione per estrusioni di alluminio complesse.
7. Una volta completato il ciclo di taglio, le lame si ritraggono, i morsetti si rilasciano e il profilo lavorato viene rimosso.

Produttore e garanzia

Shandong Lebulang Precision Machinery Co., Ltd., che opera come Lebulang Machine, produce apparecchiature per la lavorazione dell'alluminio nel suo stabilimento di Jinan, in Cina, dal 1996.Sega per intagliare facciate continue per carichi pesantiviene fornito direttamente in fabbrica con certificazione CE e ISO. Sulla struttura principale si applica una garanzia di 12 mesi. Sono inclusi supporto tecnico remoto, video di formazione operativa e un manuale in inglese. La formazione e la messa in servizio in loco possono essere organizzate a un costo aggiuntivo. Pezzi di ricambio come lame per seghe, guarnizioni pneumatiche e componenti di guida sono immagazzinati per la spedizione.

Domande frequenti

Q1: Qual è la dimensione massima del profilo che questa macchina può elaborare?

R: Il modello standard gestisce profili fino a 300×250 mm con una profondità massima di taglio di 175 mm. Su richiesta sono disponibili configurazioni personalizzate per sezioni più grandi fino a 350×300 mm.

Q2: È possibile tagliare angoli diversi da ±45°?

R: Il modello standard supporta il taglio con angolo arbitrario entro ±45° su entrambi i lati. Una versione CNC opzionale estende la gamma a ±90° per geometrie di profilo più complesse.

Q3: Qual è la precisione di elaborazione?

R: La precisione di posizionamento è specificata a ±0,1 mm, con una precisione di posizionamento ripetuta di ±0,05 mm in condizioni operative costanti.

Q4: Fornite assistenza e formazione post-vendita?

R: Vengono forniti formazione operativa online gratuita e supporto tecnico remoto. La formazione in loco e l'installazione possono essere organizzate separatamente. Si applica una garanzia di 12 mesi, con supporto tecnico a vita disponibile.

Q5: La macchina è adatta alla produzione di massa?

R: Il taglio sincrono a doppia lama, il bloccaggio pneumatico e il sistema di alimentazione controllata sono progettati per la produzione continua in impianti di fabbricazione di facciate continue. La capacità di produzione mensile della fabbrica è di circa 50 set.
