Troncatrice composta CNC a 5 assi
La nostra troncatrice composta CNC a 5 assi del marchio Lebulang è progettata specificamente per il taglio di precisione in grandi volumi di telai di armadi in alluminio, profili di finestre, telai di porte e sistemi di facciate continue architettoniche. Dotata di un potente sistema CNC a 5 assi e di un ampio intervallo di rotazione di 22,5°–135°, questa macchina gestisce qualsiasi taglio angolare composto con velocità, precisione e uniformità senza pari, ideale per le moderne officine di lavorazione dell'alluminio. La nostra fabbrica si trova a Jinan.
Prodotta da Lebulang Machine, un produttore specializzato con sede in Cina con quasi 30 anni di esperienza nella produzione di macchinari per la lavorazione di finestre e porte, questa troncatrice composta CNC a 5 assi è progettata per il taglio di profili in alluminio utilizzati nei telai di armadi, facciate continue ed estrusioni architettoniche. La macchina copre angoli obliqui orizzontali da 22,5° verso l'esterno a 135° verso l'interno e angoli obliqui verticali da 45° a 90°, consentendo tagli angolari composti in un'unica operazione.

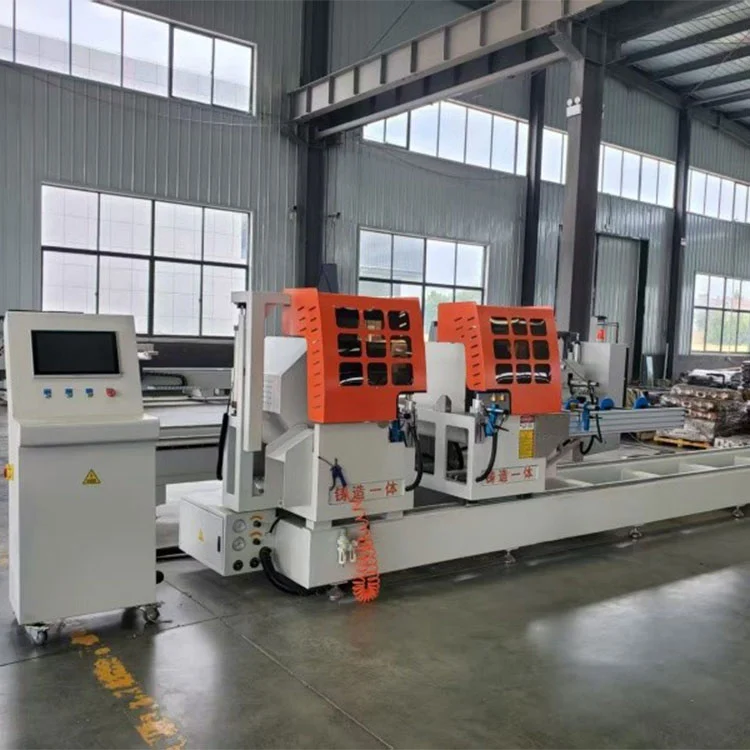

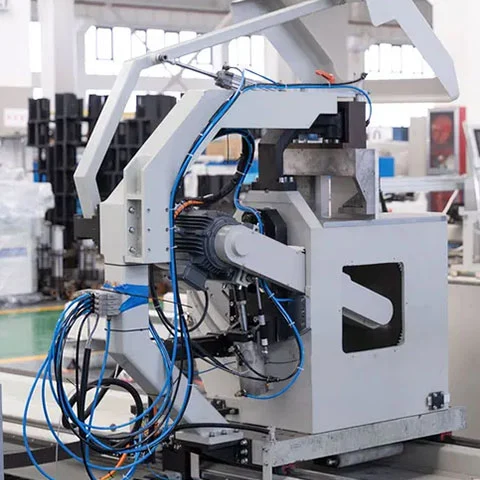

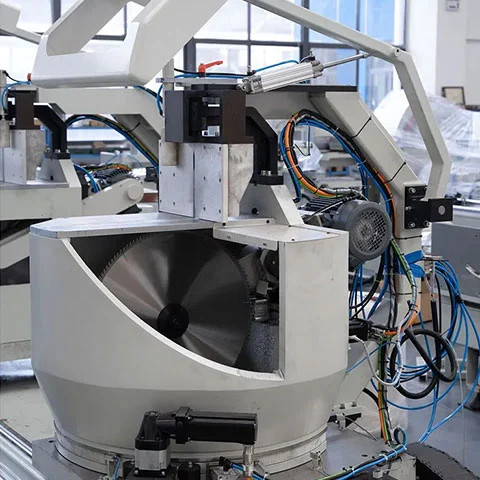

La sega è costruita con due teste di taglio indipendenti - una testa sinistra fissa e una testa destra motorizzata - che gestiscono lunghezze di profilo fino a 6000 mm. Un meccanismo di avanzamento radiale con corsa ascendente combina movimento rotatorio e lineare per massimizzare la capacità di taglio. La sezione di taglio raggiunge 200 mm × 200 mm a 90°, alimentata da un motore di taglio da 3 kW che aziona una lama da Ø600 mm.

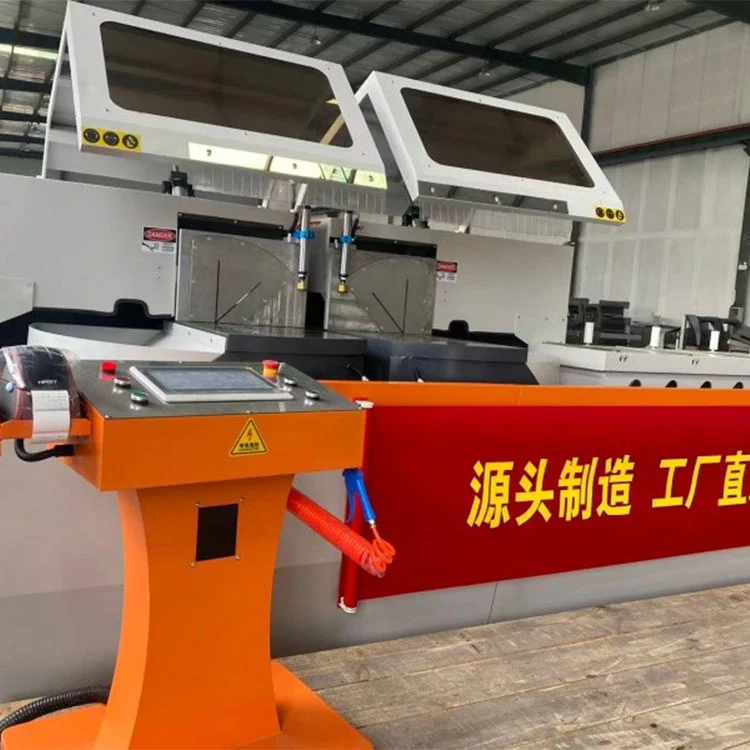

Il controllo è gestito tramite un sistema CNC industriale con servomotori brushless su tutti e 5 gli assi. Un touchscreen intuitivo da 15 pollici supporta il trasferimento dati USB e LAN per la programmazione di angolo, lunghezza e modalità di taglio. Il sistema include la compensazione automatica della deviazione della lunghezza e dell'angolo, riducendo le regolazioni manuali e lo spreco di materiale.
La configurazione standard funziona con alimentazione trifase da 380 V con una pressione di esercizio di 0,6–0,8 MPa. Gli accessori opzionali includono una stampante per etichette, un raccoglitore di polveri, un rack di supporto materiale esteso fino a 8.000 mm e un sistema di alimentazione automatica per la produzione di volumi più elevati.
La macchina è certificata CE e ISO. Sono supportate le specifiche OEM e personalizzate. Lebulang Machine fornisce queste apparecchiature direttamente in fabbrica, con particolare attenzione alla progettazione sulla facile manutenibilità e guida all'installazione remota fornita senza costi aggiuntivi.
Caratteristiche e vantaggi del telaio dell'armadio in alluminio da 22,5°--135°
1. Sistema di controllo intelligente CNC a 5 assi
- Dotato di controller CNC industriale eservomotori brushlessper tutti e 5 gli assi, garantendo movimenti fluidi, precisi e ripetibili.
- Touchscreen da 15 pollicicon interfaccia intuitiva: programma angoli, lunghezze e modalità di taglio in pochi minuti; supporta il trasferimento dati USB/LAN.
- Integratoautocompensazioneper errori di lunghezza e angolo, eliminando le regolazioni manuali e riducendo gli sprechi di materiale.
2. Versatilità angolare senza pari (22,5°--135°)
- Rotazione orizzontale: da 22,5° (verso l'esterno) a 135° (verso l'interno) per combinazioni illimitate di angoli obliqui.
- Inclinazione verticale: 45°--90° per tagli obliqui, consentendo tagli angolari composti 2D complessi in un unico passaggio.
- Perfetto perangoli del telaio dell'armadio in alluminio, angoli del telaio della porta e profili architettonici personalizzati.
3. Taglio ad alta efficienza a doppia testa
- Due teste di taglio indipendenti (fissa sinistra, motorizzata destra) confunzionamento sincrono o individuale.
- Lunghezza massima di taglio:6000 mm; gestisce profili in alluminio di grandi dimensioni per telai di armadi e facciate continue.
- Ciclo di taglio in salitacon avanzamento radiale: combina movimenti oscillanti e lineari per la massima capacità di taglio.
Telaio per armadio in alluminio da 22,5°--135°
| Modello n. | LBL2H-5CNC-600*6000 |
| Grado automatico | Automatico |
| CNC o no | CNC |
| Voltaggio | 380 V |
| Sega da taglio a doppia testa CNC | Finestre e porte in alluminio |
| Industria delle applicazioni | Industria della produzione di facciate continue |
| Numero dell'asse CNC | 5 |
| Direzione di avanzamento della lama della sega | Dal lato inferiore |
| Diametro della lama della sega | 600 mm |
| Lunghezza massima della materia prima in alluminio | 5000 mm |
| Servosistema | Schneider |
| Pacchetto di trasporto | Pacchetto di esportazione standard |
| Specifica | Sega da taglio a doppia testa CNC |
| Marchio | Tianchen |
| Origine | Jinan, Shandong, Cina |
| Codice SA | 84614090 |
Accessori opzionali con telaio per armadio in alluminio da 22,5°--135°
- Stampante per etichette per il tracciamento del profilo.
- Aspiratore di polveri ad alta efficienza.
- Rack di supporto materiale esteso (fino a 8000 mm).
- Sistema di alimentazione automatica per la produzione di massa.
Troncatrice composta CNC a 5 assi 22,5°--135° Parametri tecnici del telaio del mobile in alluminio
- ☆ Tensione di alimentazione: 380 V ± 10% 50 Hz ± 2% sistema trifase a quattro fili
- ☆ Potenza motore sega: 3 kW 2800 giri/min
- ☆ Pressione di esercizio: 0,6~0,8MPa
- ☆ Specifiche della lama della sega: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Angolo della lama della sega: angolo arbitrario di 45°~90°
- ☆ Angolo di rotazione della tabella: angolo arbitrario di 45 ° ~ 135 °
- ☆ Gamma delle sezioni di taglio: 200 mm × 200 mm (angolo di taglio a 90°, larghezza × altezza, vedere la gamma delle sezioni di taglio)
- ☆ Lunghezza di taglio: 700 mm~5000 mm (90°)
- ☆ Velocità di avanzamento della lama: 0~3 m/min
- ☆ Rugosità della superficie di taglio: ≤ Ra12,5μm
Domande frequenti
D: Lebulang è un produttore o una società commerciale?
R: Siamo produttori e venditori allo stesso tempo. Il marchio Lebulang è un'azienda PROFESSIONALE di macchine per finestre in Cina.
D: Lebulang è il prodotto principale?
A: Macchine per finestre in alluminio: centro di taglio CNC, troncatrice doppia, fresatrice frontale, fresatrice CNC, punzonatrice per alluminio, fresatrice frontale, fresatrice e sega per connettori angolari, ecc.; Macchine per finestre in legno: sega per legno, macchina per telai di finestre in legno, perforatrice verticale e orizzontale, macchina per fare coda di rondine, pianificatrice per legno e macchina per fare tenoni, ecc.
