Fresatrice per facciate continue CNC da 800 mm

Shandong Lebulang Precision Machinery Co., Ltd., che opera con il marchio Lebulang Machine, produce apparecchiature per la lavorazione dell'alluminio presso il suo stabilimento di Jinan, in Cina, dal 1996. Questa fresatrice CNC servoassistita a 3 assi elabora profili di facciate e facciate continue in alluminio, telai di porte e finestre ed estrusioni architettoniche. È dotato di una corsa dell'asse X di 800 mm, rotazione automatica del mandrino da 0° a 90°, una base in ghisa per carichi pesanti e bloccaggio multi-profilo per la produzione in lotti. Un sistema CNC industriale SYNTEC con un HMI intuitivo supporta l'importazione di CAD USB e librerie di profili precaricate per una configurazione rapida.

• Corsa dell'asse X di 800 mm:ILFresatrice per facciate continue CNC da 800 mmfornisce 800 mm di lunghezza di lavoro lungo l'asse X, accogliendo grandi profili di facciate continue e facciate in un'unica configurazione.
• Servocontrollo CNC a 3 assi:Gli assi X, Y e Z sono azionati da servomotori accoppiati a viti a ricircolo di sfere di precisione. La precisione di posizionamento è specificata a ±0,02 mm, supportando dimensioni costanti di tenoni e scanalature in tutti i lotti di produzione.
• Base in ghisa resistente:Il basamento della macchina è in ghisa, progettato per smorzare le vibrazioni e mantenere la stabilità durante la fresatura ad alta velocità. Ciò contribuisce a ottenere superfici terminali lisce e prive di bave e una maggiore durata dell'utensile.
• Rotazione automatica del mandrino da 0° a 90°:Il mandrino di fresatura può ruotare da 0° (orizzontale) a 90° (verticale) sotto controllo del programma. Le estremità orizzontali e verticali del profilo possono essere lavorate in un unico serraggio senza riposizionamento manuale del pezzo o dell'attrezzatura.
• Bloccaggio multiprofilo:Il dispositivo di bloccaggio può fissare da 3 a 5 profili contemporaneamente, consentendo l'elaborazione in batch di operazioni di fresatura identiche in un unico ciclo.
• Sistema CNC industriale SYNTEC:L'unità di controllo include un HMI a colori, una porta USB per l'importazione di file CAD e librerie di profili precaricate con geometrie comuni di tenoni e intagli. Gli operatori selezionano il programma, caricano i profili e avviano il ciclo senza scrivere il codice G.

Fresatrice per facciate continue CNC da 800 mm

Come funziona

ILFresatrice per facciate continue CNC da 800 mmfunziona con l'operatore che carica fino a cinque profili di alluminio nell'attrezzatura di bloccaggio pneumatico. Dopo aver selezionato il programma di lavorazione dal controller SYNTEC, dalla libreria precaricata o da un file importato dal CAD, il ciclo inizia. Gli assi X, Y e Z servoazionati posizionano la fresa alla prima estremità del profilo. Il mandrino può ruotare automaticamente tra 0° e 90° per lavorare sia superfici orizzontali che verticali senza sbloccare i pezzi. Una fresa in metallo duro da Φ350 mm che funziona a 2800 giri al minuto rimuove il materiale per formare tenoni, tacche e scanalature. La profondità massima del tenone è di 100 mm e la sezione trasversale massima del profilo è di 330 mm di larghezza per 180 mm di altezza. Dopo aver completato la sequenza programmata su un'estremità, gli assi si riposizionano sul pezzo successivo. Una volta finiti tutti i profili del lotto, le morse si sbloccano e l'operatore rimuove le parti lavorate.

Componenti chiave

• Basamento macchina in ghisa:Fornisce una base rigida e antivibrante per le guide lineari e gli assi mobili. La massa della fusione aiuta a mantenere la stabilità di taglio durante le passate di fresatura pesanti.
• Servomotori e viti a ricircolo di sfere (X/Y/Z):I servoazionamenti CA con viti a ricircolo di sfere rettificate di precisione offrono una precisione di posizionamento di ±0,02 mm su tutta la corsa dell'asse X di 800 mm, una capacità di larghezza di 330 mm e una capacità di altezza di 180 mm.

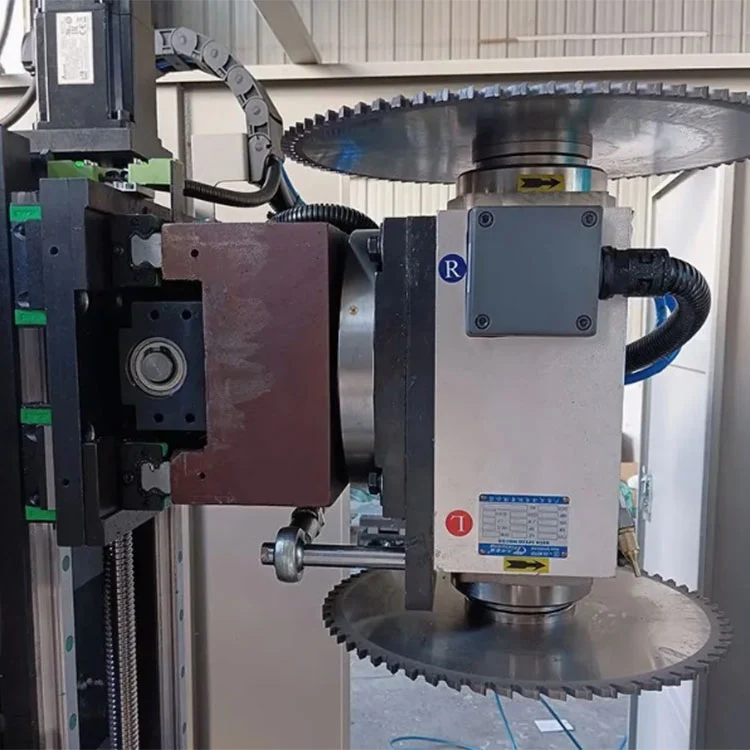

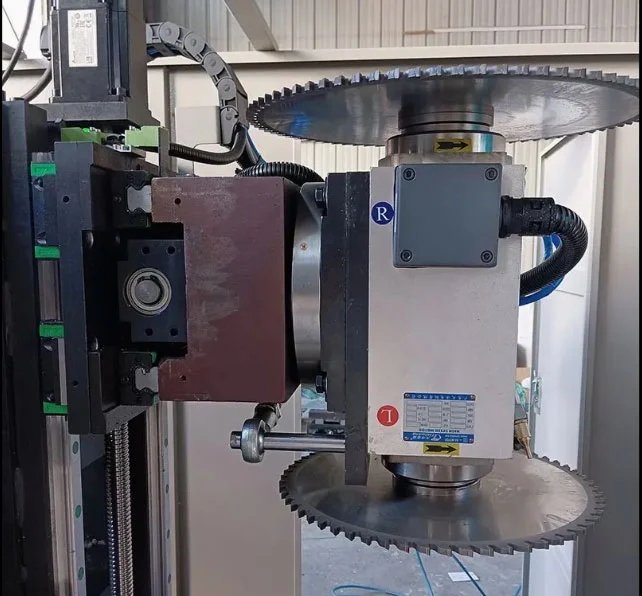

• Gruppo mandrino rotante:Un motore da 3 kW aziona la fresa da Φ350 mm a 2800 giri/min. L'alloggiamento del mandrino ruota da 0° a 90° sotto servocontrollo per il passaggio automatico tra fresatura orizzontale e verticale.

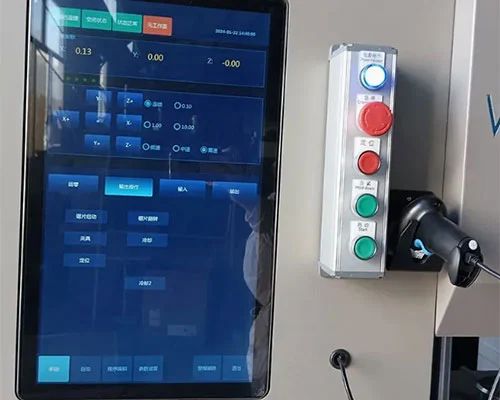

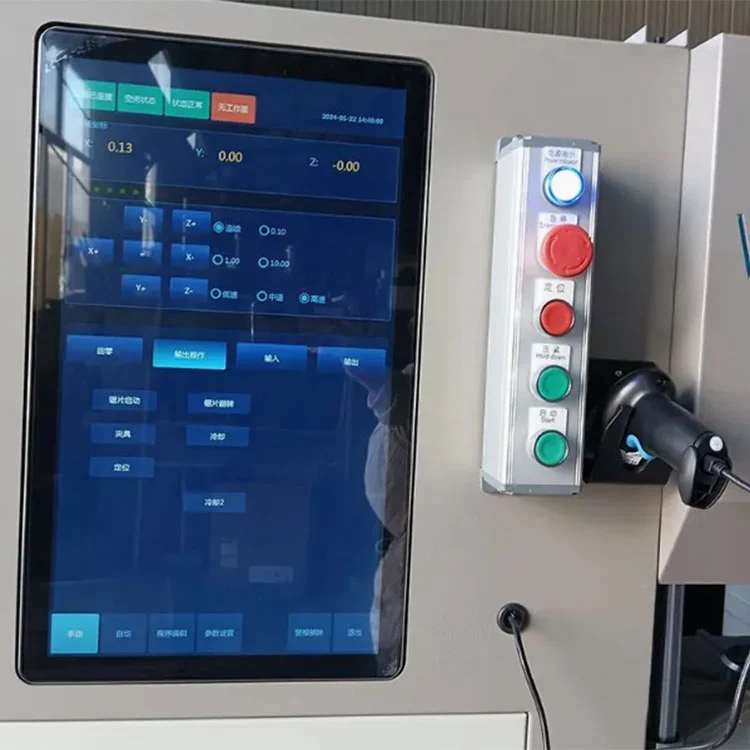

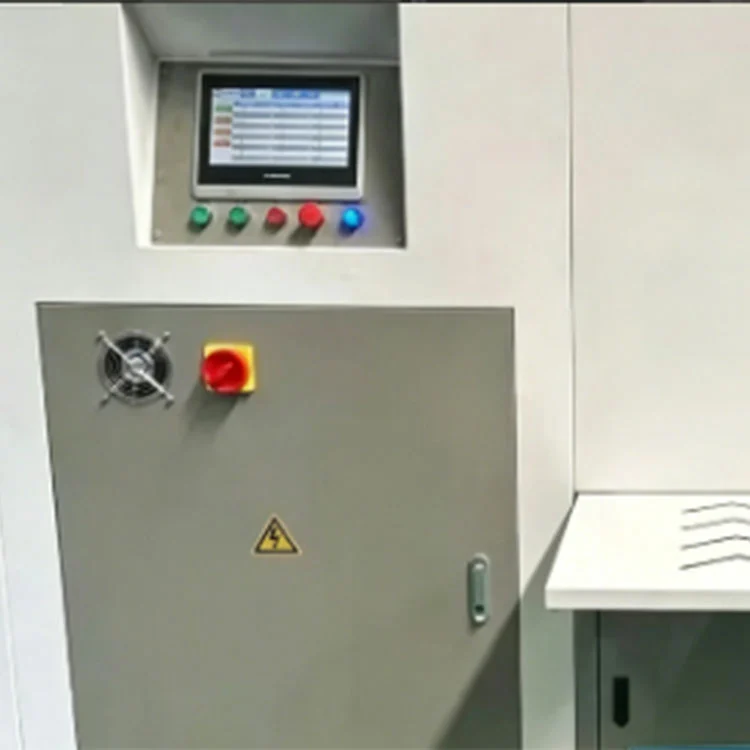

• Controllore CNC SYNTEC:Sistema CNC di livello industriale con HMI touchscreen a colori. Memorizza librerie di profili, importa disegni CAD tramite USB e gestisce il movimento degli assi, la rotazione del mandrino e le sequenze di bloccaggio.

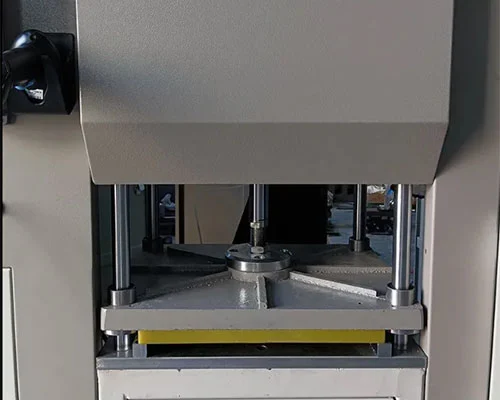

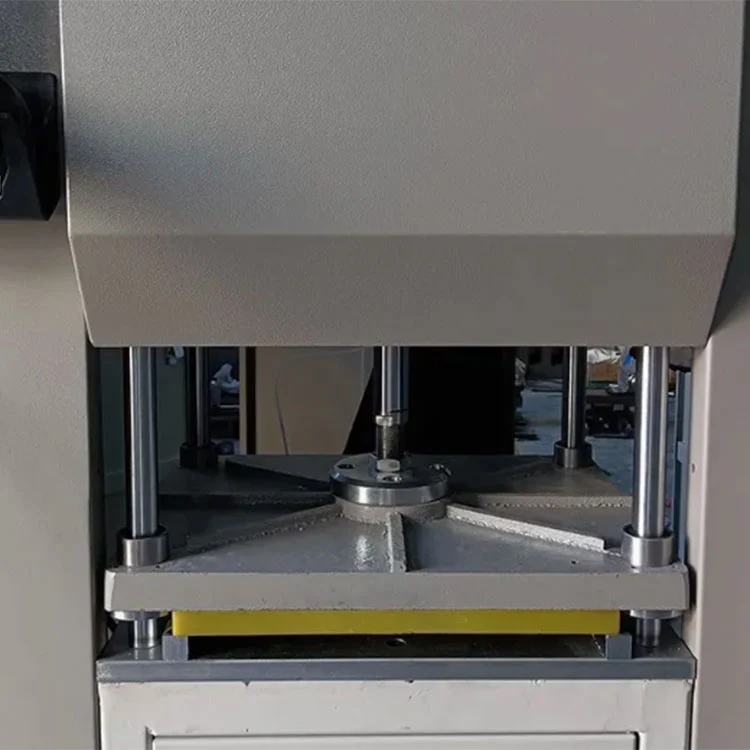

• Morsetto pneumatico multiprofilo:Contiene da 3 a 5 profili contemporaneamente. La forza di bloccaggio è regolata dalla pressione dell'aria impostata tra 0,5 e 0,8 MPa. Gli inserti delle ganasce possono essere modificati per diverse sezioni trasversali del profilo.
• Custodia di sicurezza:Le protezioni coprono la zona di fresatura durante il funzionamento. Un circuito di arresto di emergenza arresta tutti gli assi e la rotazione del mandrino quando attivato.

Applicazioni

ILFresatrice per facciate continue CNC da 800 mmè utilizzato per:

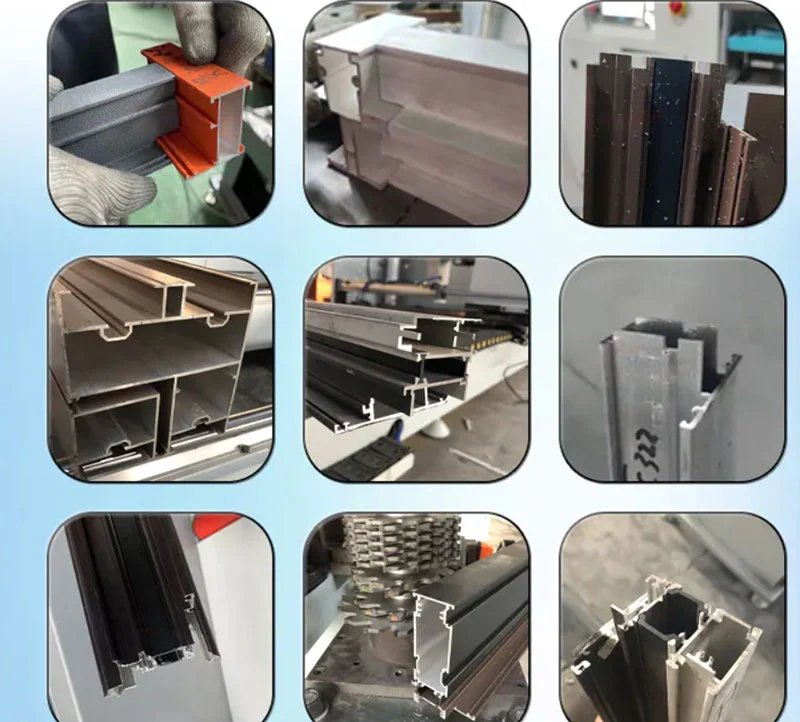

• Fresatura di profili per facciate continue e facciate in alluminio.

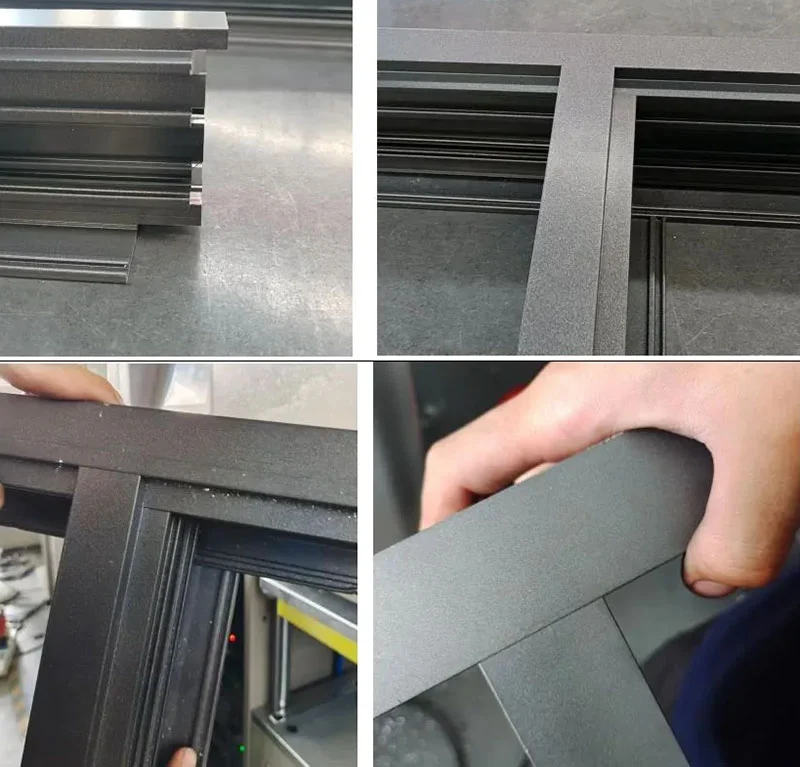

• Lavorazione tenoni montanti e traversi per serramenti e serramenti.
• Intaglio e taglio di scanalature di profili architettonici in alluminio.

Imballaggio e spedizione

1. Avvolgimento completo della macchina con pellicola per proteggerla dall'umidità.
2. Imbottitura dei bordi anticollisione su tutti gli angoli e sulle parti sporgenti.
3. Cassa e pallet in compensato senza fumigazione con reggette in acciaio per un trasporto sicuro.

Produttore e garanzia

• Produttore affermato:Shandong Lebulang Precision Machinery Co., Ltd. produce apparecchiature per la lavorazione di alluminio e PVC presso il suo stabilimento di Jinan, in Cina, dal 1996.Fresatrice per facciate continue CNC da 800 mmviene fornito direttamente in fabbrica con certificazione CE e ISO 9001.
• Garanzia e supporto:Una garanzia di un anno copre la struttura principale contro i difetti di fabbricazione. Il supporto tecnico remoto, i video operativi e un manuale in inglese vengono forniti senza costi aggiuntivi.
• Pezzi di ricambio:Gli articoli comunemente sostituiti, come frese, ganasce e guarnizioni, sono stoccati e possono essere spediti con spedizioni merci regolari.
• Personalizzazione:Sono accettate configurazioni OEM e ODM. Le specifiche relative a tensione, corsa dell'asse X e mandrino possono essere personalizzate in base alle esigenze del cliente.

Domande frequenti

Q1: Quali profili può elaborare questa macchina?

R: È progettato per profili di facciate continue in alluminio, estrusioni di facciate e sezioni di telai di porte e finestre. La sezione massima di lavorazione è di 330 mm di larghezza per 180 mm di altezza, con una profondità del tenone fino a 100 mm.

Q2: Come funziona la rotazione automatica del mandrino?

R: Il mandrino ruota da 0° (orizzontale) a 90° (verticale) sotto il servocontrollo. Ciò consente alla macchina di fresare le estremità del profilo sia orizzontali che verticali in un unico serraggio senza che l'operatore debba riposizionare il pezzo o cambiare manualmente l'attrezzatura.

Q3: Quanti profili possono essere lavorati contemporaneamente?

R: Il dispositivo di bloccaggio pneumatico può sostenere da 3 a 5 profili contemporaneamente, a seconda della sezione trasversale del profilo. Tutti i profili serrati vengono lavorati nello stesso ciclo.

Q4: La programmazione è difficile?

R: Il controller SYNTEC include librerie di profili precaricate con geometrie comuni di tenoni e intagli. I file CAD possono anche essere importati tramite USB. Gli operatori selezionano il programma dal touchscreen e avviano il ciclo. Vengono forniti un manuale in inglese e un video operativo.

Q5: L'alimentatore può essere personalizzato per diversi paesi?

R: Sì. La configurazione standard utilizza un'alimentazione trifase da 380 V/50 Hz. Altre tensioni e frequenze possono essere specificate al momento dell'ordine per soddisfare gli standard elettrici locali.
