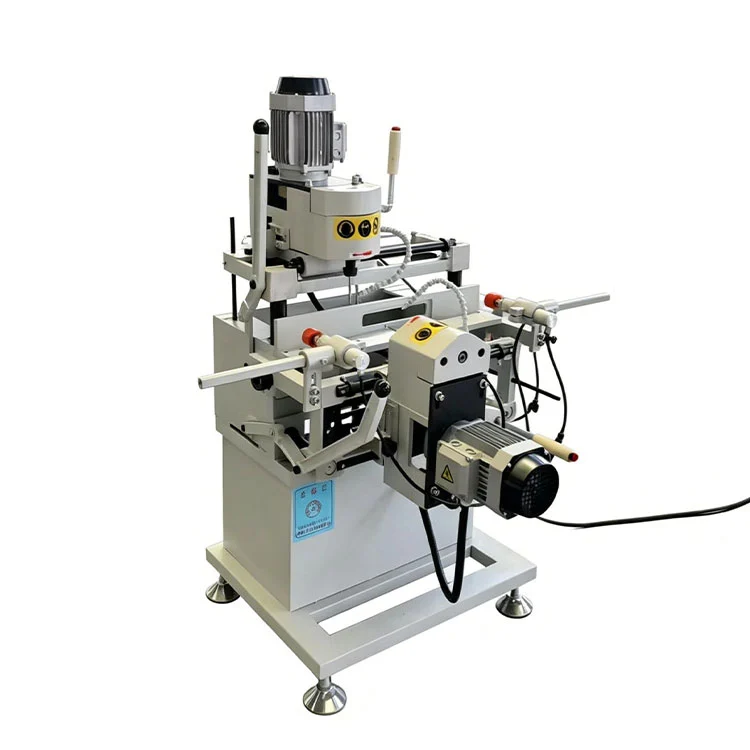

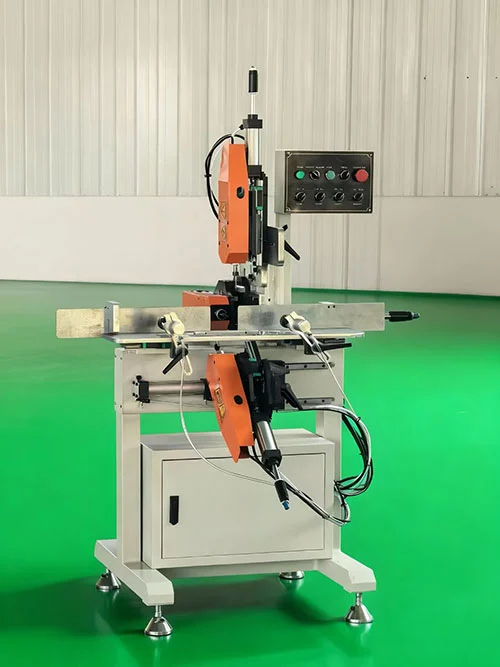

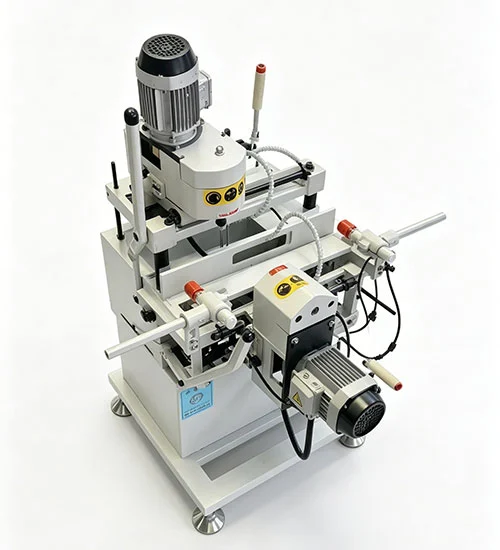

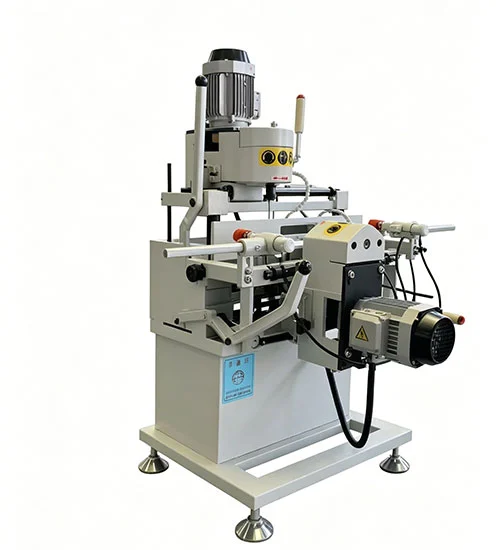

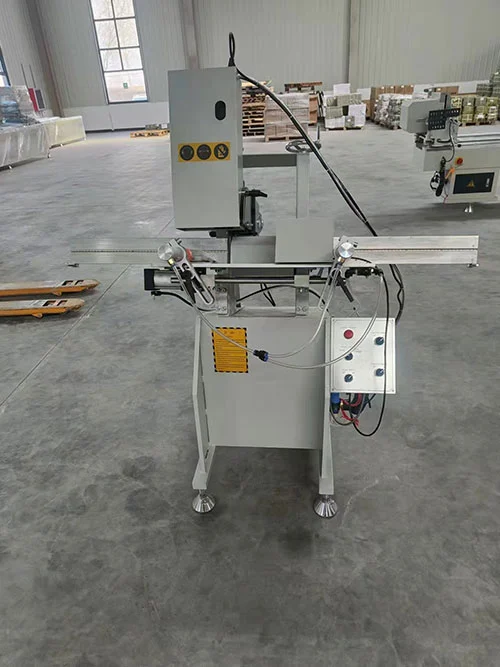

Fresatrice per scanalature per acqua per finestre in PVC UPVC

• Fresatrice per scanalature per acqua per finestre in PVC UPVCfornisce funzionalità di fresatura a tre assi: tagli verticali, orizzontali e angolati sulla stessa stazione.
• È costruito per fresare fessure di drenaggio dell'acqua e fori di bilanciamento della pressione dell'aria nei profili di finestre e porte in PVC.
• La testa inferiore cambia e serra l'utensile in un'unica azione di serraggio, quindi la lavorazione delle scanalature sulFresatrice per scanalature per acqua per finestre in PVC UPVCviene completata senza cambi manuali intermedi dell'utensile.
• Il piano di fresatura si muove lungo una guida lineare rettangolare, mantenendo un movimento rettilineo durante il taglio.
• La testa di fresatura obliqua consente la regolazione dell'angolo e il movimento automatico su/giù e sinistra/destra. Ciò consente la fresatura di scanalature ad acqua a 45° preservando la simmetria delle scanalature sinistra-destra.
• I motori mandrino ad alta velocità sono installati per una fresatura stabile alle velocità di taglio richieste.

Specifiche tecniche

Ambito di applicazione

QuestoFresatrice per scanalature per acqua per finestre in PVC UPVCviene utilizzato sulle linee di produzione di porte e finestre in UPVC e PVC. Le applicazioni tipiche includono la fresatura di fessure di drenaggio alla base di infissi e infissi di finestre scorrevoli, il taglio di fori di compensazione della pressione dell'aria su traversi e montanti e la produzione di fessure angolari dove richiesto dal design del profilo. La macchina gestisce sia profili bianchi standard che sezioni colorate o laminate, con il layout della testa a tre assi che copre la maggior parte delle configurazioni di slot presenti nella fabbricazione di finestre residenziali e commerciali leggere.

Componenti chiave

• Tre motori mandrino (0,75 kW ciascuno):Fornisce un azionamento indipendente per le tre teste di fresatura, funzionanti a velocità fino a 24.000 giri/min per bordi di scanalatura puliti su materiali UPVC.
• Sistema di guida lineare rettangolare:Supporta il piano di lavoro mobile durante la corsa di fresatura, contribuendo a mantenere la rettilineità delle scanalature e il posizionamento ripetibile tra i lotti.
• Bloccaggio pneumatico dell'utensile sulla testa inferiore:La taglierina viene cambiata e serrata in un'unica operazione, riducendo i tempi di inattività ed eliminando le routine di serraggio manuale degli utensili.
• Testa obliqua regolabile (testa n. 3):L'angolo di fresatura può essere impostato manualmente con una maniglia di bloccaggio, coprendo 45° e altri angoli mantenendo coerente la simmetria della fessura sinistra-destra.
• Pannello di controllo e cablaggio:Funzionamento a pulsante con arresto di emergenza dedicato. I componenti elettrici sono alloggiati in un involucro protetto dalla polvere e il circuito pneumatico comprende un'unità filtro-regolatore-lubrificatore per mantenere stabile la pressione di serraggio.
• Telaio e protezioni:La base in acciaio saldato fornisce una struttura rigida. Protezioni di sicurezza trasparenti coprono l'area di fresatura e si interbloccano con il circuito di avvio del mandrino.

Funzioni della macchina

• Cambio utensile automatico e ciclo slot:La testa inferiore esegue il bloccaggio e il rilascio dell'utensile in un'unica azione, completando la fresatura di scanalature senza riattrezzaggio manuale.
• Capacità della fessura dell'acqua e del foro di equilibrio:Gestisce le fessure di drenaggio e i fori di equalizzazione della pressione dell'aria sui profili UPVC e PVC.
• Movimento guidato:Una guida lineare rettangolare supporta il piano di lavoro mobile, contribuendo a creare percorsi di fresatura rettilinei e ripetibili.
• Controlli semplici:Funzionamento tramite pulsante con funzioni chiaramente etichettate; gli operatori con formazione di base in fabbrica possono gestire la macchina dopo un breve periodo di configurazione.
• Ingombro compatto:Le dimensioni di 1150 × 1100 × 1700 mm si adattano alle linee di produzione di finestre standard.

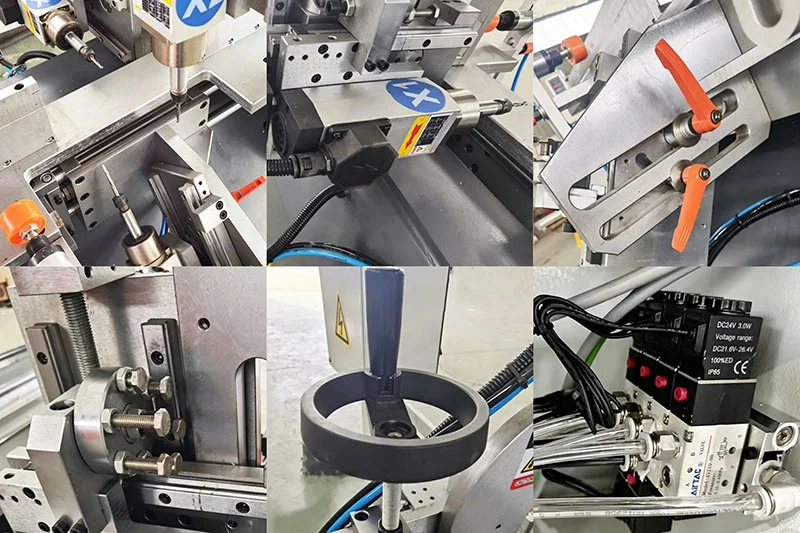

Dettagli del prodotto

• Tre teste di fresatura— configurato per la lavorazione di fessure per l'acqua e fori per l'aria su profili di finestre e porte in UPVC.
• Motore mandrino ad alta velocità— velocità di rotazione massima fino a 24.000 giri/min per bordi di scanalatura puliti.
• Testa n. 3 (obliqua)— L'angolo di fresatura può essere impostato manualmente per corrispondere all'angolo della scanalatura richiesto.
• Arresto di profondità a regolazione rapida— riduce i tempi di configurazione quando si passa da un batch di profili all'altro.
• Regolazione altezza volantino— consente all'operatore di regolare con precisione la posizione della taglierina verticale senza attrezzi.
• Componenti pneumatici ed elettrici— provenienti da fornitori riconosciuti a livello internazionale e cablati per soddisfare i requisiti CE.

Imballaggio e spedizione

OgniFresatrice per scanalature per acqua per finestre in PVC UPVCè imballato in una cassa di legno standard per l'esportazione con imbottitura interna in schiuma e reggette in acciaio. La cassa è chiaramente contrassegnata con simboli di movimentazione e dettagli di spedizione. I termini di consegna sono FOB Jinan o Qingdao, con spedizione solitamente entro 15–25 giorni lavorativi dalla conferma dell'ordine. Un rapporto di test pre-spedizione e una copia digitale del certificato CE vengono forniti prima che la macchina lasci la fabbrica.

Domande frequenti

Q1: Quali materiali può lavorare questa fresatrice per fessure per acqua per finestre in PVC UPVC?

R: È costruito per profili di porte e finestre in UPVC e PVC.

Q2: La macchina richiede operatori qualificati?

R: I controlli si basano su una semplice pulsantiera. Gli operatori possono apprendere rapidamente il flusso di lavoro e vengono fornite istruzioni dettagliate.

Q3: La macchina può fresare fessure per l'acqua a 45°?

R: Sì. La testa di fresatura obliqua supporta la fresatura di scanalature a 45° e mantiene la simmetria sinistra-destra sul profilo.

Q4: L'alimentatore è personalizzabile?

R: La configurazione standard utilizza 220V 50/60Hz. Altre tensioni possono essere concordate al momento dell'ordine.

Q5: Come funziona il cambio utensile automatico?

R: Il meccanismo della testa inferiore cambia e stringe la taglierina con un solo movimento, consentendo di completare la fessura senza fermarsi per la regolazione manuale dell'utensile.

Q6: Qual è la gamma di lunghezze di fresatura?

R: La lunghezza di fresatura è regolabile da 30 mm a 60 mm.

Q7: La macchina viene fornita con software o istruzioni?

R: Sono incluse un'interfaccia software in inglese e le istruzioni operative. Il sistema può importare dati di disegno da AutoCAD.

Q8: Qual è la dimensione e il peso complessivi?

A: 1150×1100×1700 mm, peso lordo 200 kg.

Q9: Sono disponibili pezzi di ricambio?

R: Sì. I materiali di consumo come le ruote di taglio e gli strumenti di impostazione sono disponibili come articoli opzionali e le parti comunemente usurate possono essere sostituite dall'utente.
