Lavatrice e asciugatrice verticale per vetro isolante 2500

Caratteristiche principali

1. Controllo PLC con HMI touchscreen:L'interoLavatrice e asciugatrice verticale per vetro isolante 2500è gestito attraverso un'unica interfaccia touchscreen. Gli operatori possono impostare la velocità di lavaggio, la temperatura dell'acqua, la temperatura di asciugatura e la direzione del trasportatore dal pannello. Gli indicatori di stato in tempo reale mostrano le condizioni di funzionamento di ciascuna sezione e vengono visualizzati messaggi di allarme se i parametri si discostano dagli intervalli impostati.
2. Supporto per doppi e tripli vetri:La linea lavora sia lastre di vetro singole che vetri doppi e tripli assemblati. Il cambio formato viene gestito regolando le guide del trasportatore e selezionando il set di parametri memorizzati per le nuove dimensioni del vetro.
3. Riconoscimento automatico della pellicola Low-E:I sensori ottici all'ingresso della sezione di lavaggio rilevano le superfici in vetro rivestite e Low-E. Il sistema può regolare la pressione della spazzola o avvisare l'operatore se un vetro viene caricato con il lato rivestito rivolto nella direzione sbagliata, contribuendo a prevenire danni al rivestimento durante il ciclo di lavaggio.

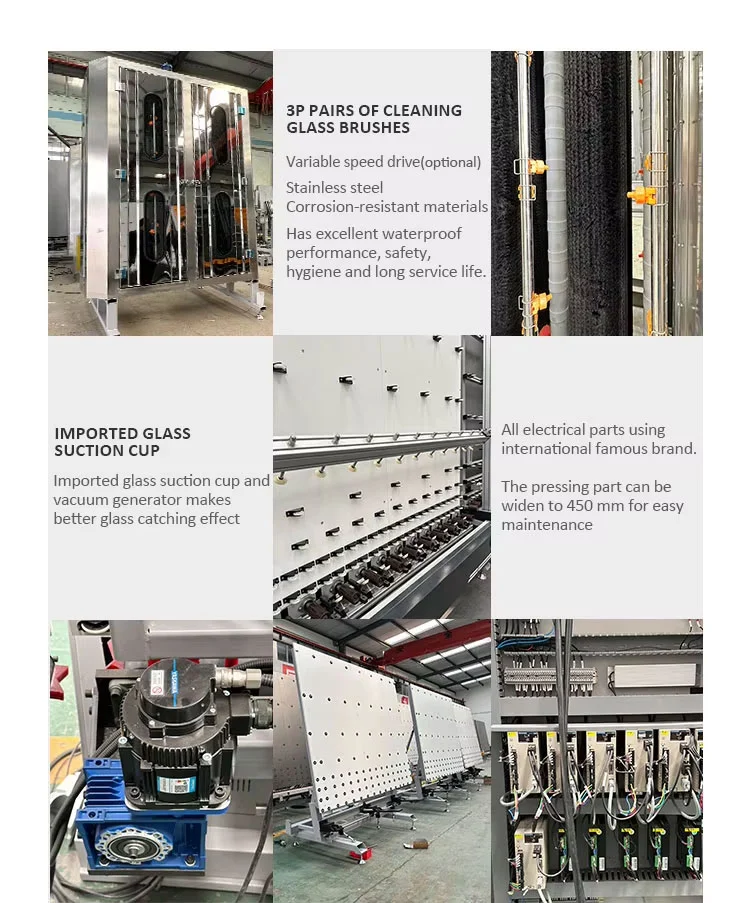

4. Componenti per la movimentazione del vetro:Ventose importate abbinate a un generatore di vuoto forniscono la forza di presa per sollevare e posizionare le lastre di vetro durante il trasferimento tra le fasi di lavaggio, asciugatura e assemblaggio.
5. Costruzione resistente alla corrosione:I pannelli di protezione esterna sono trattati con spruzzatura plastica elettrostatica. I componenti interni della sezione di pulizia a contatto con l'acqua sono realizzati in acciaio inossidabile 304 e altri materiali resistenti alla corrosione.
6. Componenti elettrici di provenienza internazionale:Contattori, relè, sensori e azionamenti sono forniti da affermati produttori internazionali, con numeri di parte e specifiche documentati nel manuale della macchina per un riordino semplificato.
7. Sezione di pressatura ampliata:L'area di pressatura ha una larghezza di 450 mm, offrendo spazio sufficiente agli operatori per eseguire controlli di routine senza rimuovere le protezioni o i pannelli circostanti.
8. Design apribile per le parti soggette ad usura:I pannelli della sezione di pressatura sono incernierati e possono essere aperti senza attrezzi, consentendo l'accesso diretto agli elementi comunemente sostituiti come guarnizioni e rulli di guida.

Specifiche tecniche

Flusso di lavoro

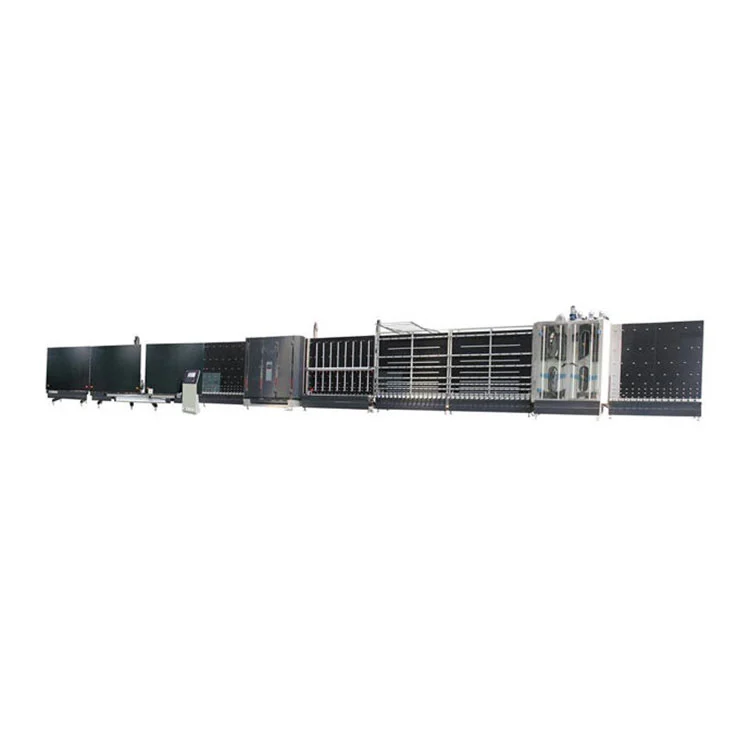

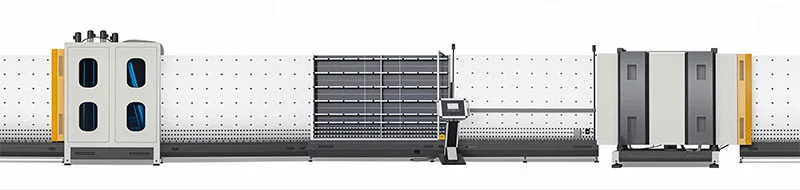

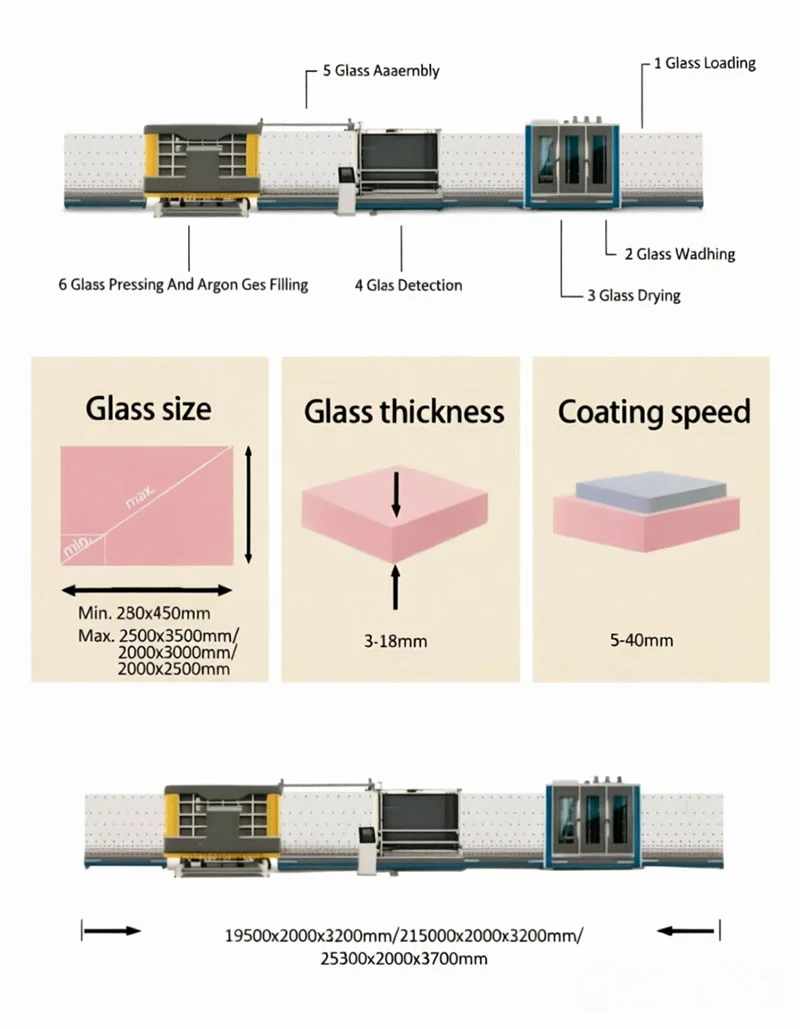

ILLavatrice e asciugatrice verticale per vetro isolante 2500elabora il vetro con orientamento verticale dall'input all'output. Le lastre di vetro entrano nella parte di carico, dove i sensori ottici rilevano le dimensioni e identificano eventuali superfici rivestite. La sezione di lavaggio utilizza spazzole rotanti e ugelli spruzzatori alimentati da acqua riscaldata per pulire entrambe le facce del vetro. Un risciacquo finale con acqua demineralizzata rimuove eventuali residui di detergente o minerali. Dopo il risciacquo, il vetro passa attraverso una camera di asciugatura ad aria calda dove le lame d'aria ad alta velocità soffiano aria calda sulla superficie, mirando all'asciugatura completa di entrambe le facce e dei bordi. Il vetro esce dalla sezione di asciugatura pronto per il montaggio del distanziatore e la pressatura. La direzione del trasportatore può essere impostata da sinistra a destra o da destra a sinistra, a seconda della disposizione dello stabilimento.

Componenti chiave

• Touchscreen e PLC:Controller industriale con display a colori per l'impostazione e il monitoraggio di tutti i parametri della macchina. La memorizzazione delle ricette consente di richiamare le impostazioni per diverse dimensioni e tipi di vetro.
• Rulli spazzola e ugelli spruzzatori:Spazzole in setola di nylon con altezza e pressione regolabili. Gli ugelli a getto piatto in acciaio inox erogano l'acqua su tutta la larghezza del vetro.
• Camera di lavaggio in acciaio inossidabile 304:Tutte le superfici bagnate nella sezione di pulizia sono realizzate in acciaio inossidabile di grado 304 per resistere alla corrosione dell'acqua e dei detergenti.
• Gruppo lama d'aria:Lame d'aria di precisione collegate ad un sistema di circolazione dell'aria calda con resistenze elettriche. La fessura della lama d'aria si adatta allo spessore del vetro.
• Ventose e sistema di vuoto:Ventose in gomma importata abbinate a un generatore di vuoto per la movimentazione del vetro tra le sezioni.
• Quadro elettrico:Componenti provenienti da marchi internazionali, alloggiati in un involucro protetto dalla polvere con etichettatura chiara e schema elettrico stampato all'interno della porta.

Produttore e garanzia

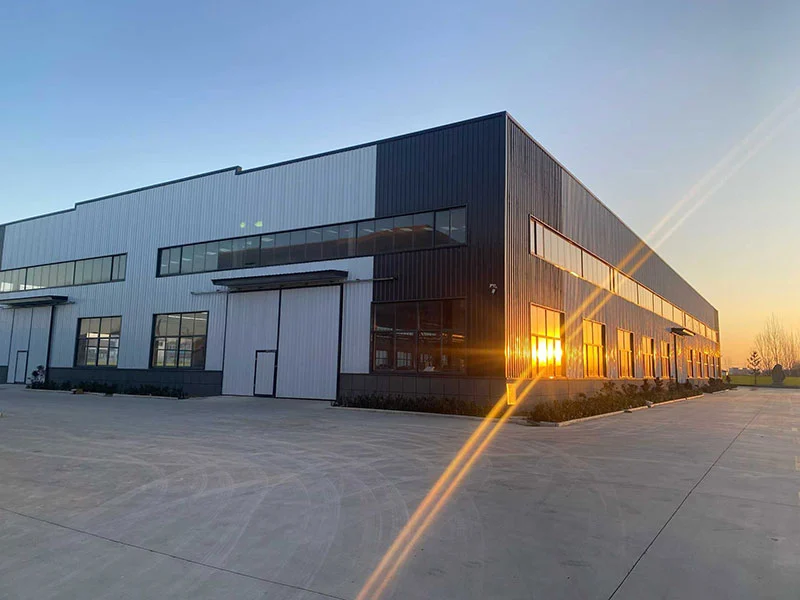

Shandong Lebulang Precision Machinery Co., Ltd., che opera come Lebulang Machine, produce apparecchiature per la lavorazione del vetro e delle finestre presso il suo stabilimento di Jinan dal 1996. L'azienda gestisce ricerca e sviluppo, lavorazione dei componenti, assemblaggio, test e vendite all'interno di un'unica organizzazione. ILLavatrice e asciugatrice verticale per vetro isolante 2500è costruito secondo questo sistema integrato e spedito direttamente in fabbrica. Si applicano le certificazioni CE e ISO 9001. Una garanzia di un anno copre la struttura principale. Sono inclusi il supporto tecnico remoto e la guida operativa. I pezzi di ricambio sono immagazzinati e possono essere spediti con spedizioni di merci regolari. L'installazione e la messa in servizio in loco possono essere organizzate a un costo aggiuntivo.

Domande frequenti

Q1: Questa macchina può lavare in sicurezza il vetro Low-E o rivestito?

R: IlLavatrice e asciugatrice verticale per vetro isolante 2500include sensori di riconoscimento automatico della pellicola che rilevano Low-E e altre superfici rivestite. La pressione della spazzola può essere regolata e come opzione sono disponibili set di spazzole a setole morbide. Con la corretta impostazione dei parametri, il rivestimento non viene danneggiato durante il lavaggio.

Q2: Qual è la dimensione massima del vetro che questo modello può gestire?

R: La dimensione massima del vetro è 2500 mm di larghezza per 3000 mm di altezza, coprendo pannelli di grande formato utilizzati nelle facciate continue commerciali e vetrate residenziali di grandi dimensioni.

Q3: È possibile regolare la direzione di lavoro?

R: Sì. Il trasportatore supporta il funzionamento bidirezionale, da sinistra a destra o da destra a sinistra, selezionabile tramite il pannello di controllo. Ciò consente alla macchina di adattarsi a diversi layout di fabbrica senza modifiche fisiche.

Q4: Fornite installazione e supporto tecnico?

R: Con ogni macchina vengono forniti un manuale operativo in lingua inglese e tutorial video. Il supporto tecnico remoto è disponibile per domande su configurazione, risoluzione dei problemi e manutenzione. L'installazione in loco da parte di un tecnico può essere organizzata come servizio separato.

Q5: Come si garantisce che il vetro sia completamente asciutto?

R: La sezione di asciugatura utilizza un sistema di circolazione dell'aria calda combinato con lame d'aria di precisione posizionate sopra e sotto il percorso del vetro. L'orientamento verticale aiuta la gravità a tirare l'acqua verso il basso e il flusso d'aria riscaldata fa evaporare l'umidità residua da entrambe le superfici e dai bordi prima che il vetro raggiunga la fase di assemblaggio.
