Centro di lavoro CNC di precisione ad alta rigidità da 800 mm per profili in alluminio industriale di grande sezione

Riepilogo del prodotto

Un serraggio. Ogni foro, fessura e faccia terminale. Nessuna tassa di riaggiustamento.

La maggior parte delle officine che producono profilati perdono più tempo spostando un pezzo tra un trapano a colonna, una morsa e uno sbavatore di quanto ne perdono effettivamente tagliando il metallo. Questo centro da 800 mm chiude il ciclo. Caricare l'estrusione una volta, bloccarla contro un punto di riferimento al suolo e lasciare che il mandrino esegua foratura, fresatura, maschiatura, smussatura e squadratura delle superfici in un unico ciclo, con lo stesso programma che ripete la parte 1 e la parte 1.000 senza deriva.

Non è un VMC in acciaio rivestito con utensili in alluminio. Il basamento, la curva del mandrino, la logica di avanzamento e il percorso del truciolo sono stati specificati fin dall'inizio per le estrusioni 6061/6063: numero di giri elevato, forza ridotta, rapida evacuazione dei trucioli e morsetti che trattengono le pareti sottili senza schiacciarle.

Specifiche tecniche



Caratteristiche principali

Design a 3 assi in alluminio: velocità del mandrino, logica di avanzamento ed evacuazione dei trucioli ottimizzati per estrusioni 6061/6063

Multiprocesso con un solo serraggio: foratura, fresatura, maschiatura, svasatura, smussatura e incisione senza spostare il profilo

Piano di lavoro inclinabile/ruotabile (-90° / 0° / +90°) — parte superiore ed entrambe le facce laterali lavorate in un'unica configurazione

X/Y/Z servoassistiti: posizionamento stabile, modelli di fori ripetibili, fresatura di contorni fluidi

Elettromandrino ad alta velocità: opzioni raffreddate ad aria o a liquido, ottimizzate per il carico di trucioli di alluminio

Programmazione CNC grafica: seleziona il tipo di foro/asola, inserisci le dimensioni, genera il percorso utensile; Importazione di codici CAD/G su richiesta

Morsetti pneumatici per profilati: caricamento rapido, tenuta sicura, deformazione minima su sezioni a parete sottile

Raffreddamento a nebbia/spruzzo: mantiene la taglierina fresca, elimina i trucioli lunghi di alluminio, protegge le superfici anodizzate o verniciate a polvere

Costruzione industriale compatta: adatta ad negozi di porte-finestre, officine di facciate, produttori di telai per automazione e trasformatori di profili OEM

Capacità di lavorazione

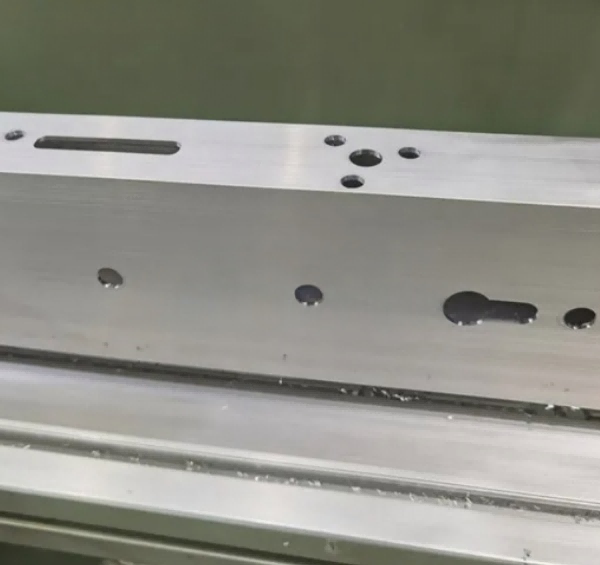

Fori rotondi, fori oblunghi, fori per serratura, fori quadrati, ritagli di forme speciali

Fresatura e squadratura frontale

Fresatura di scanalature, tasche per cerniere, custodie per serrature, fori per ferramenta

Maschiatura (maschiatura rigida opzionale)

Smussatura, svasatura, incisione leggera

Fori passanti profondi tramite inclinazione del tavolo

Estrusioni industriali corte, piastre staffa, guide con scanalatura a T, nodi telaio macchina

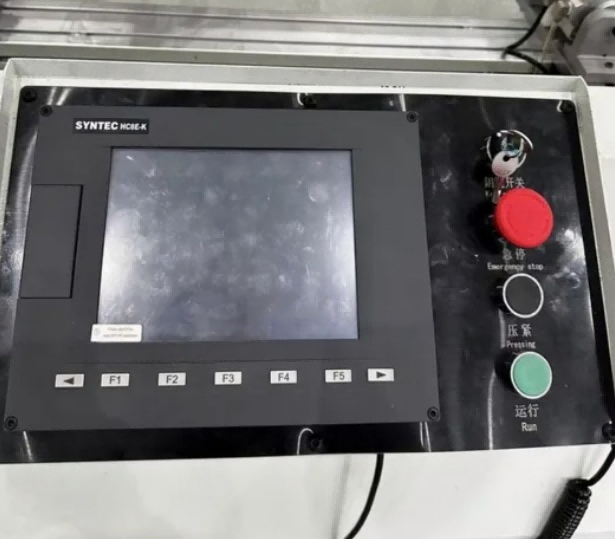

Centro di lavoro CNC da 800 mm per profili in alluminio industriale Sistema di controllo CNC intelligente, funzionamento semplice per lavoratori non professionisti

• Controller CNC touch screen multilingue da 10 pollici (inglese, spagnolo, arabo, russo opzionale)
• Libreria di processi di profili in alluminio dedicata integrata: parametri pre-memorizzati per connettori per facciate continue, fori per cerniere finestre, fori di montaggio staffa solare, chiamata con un clic
• Supporta l'importazione di disegni CAD DXF tramite unità flash USB, il sistema genera automaticamente il programma di lavorazione NC senza una complessa programmazione manuale
• Modulo IoT remoto opzionale: debug remoto online, diagnosi guasti e statistica dei dati di produzione 24 ore su 24, 7 giorni su 7

Centro di lavoro CNC da 800 mm per profili in alluminio industriali

Siamo un'azienda leader con sede a Jinan, in Cina, specializzata nella progettazione, produzione e distribuzione di macchine per porte finestre in alluminio di alta qualità, macchine per porte finestre UPVC, macchine per la lavorazione del vetro. La nostra azienda è impegnata a fornire soluzioni innovative e personalizzate per soddisfare le diverse esigenze della nostra clientela globale.

Prodotti e Servizi: Offriamo una gamma completa di macchinari che si rivolgono alla produzione di finestre in alluminio e UPVC, nonché soluzioni di doppi vetri. I nostri prodotti sono progettati per garantire precisione, efficienza e durata, garantendo che i nostri clienti possano produrre finestre di alta qualità che soddisfano gli standard internazionali.

Presenza sul mercato: I nostri macchinari avanzati hanno trovato ampie applicazioni in Nord America, Sud America, Europa, Medio Oriente e altre regioni. La nostra presenza globale è una testimonianza del nostro impegno per la qualità e la soddisfazione del cliente.

Ricerca e sviluppo: diamo una forte enfasi alla ricerca e allo sviluppo. Il nostro team dedicato di ricerca e sviluppo lavora instancabilmente per innovare e migliorare la nostra offerta di prodotti.

Funzionalità di personalizzazione:Comprendendo che ogni cliente ha esigenze uniche, offriamo soluzioni su misura per soddisfare esigenze di produzione specifiche.

Perché scegliere questo centro CNC con profilo da 800 mm

La maggior parte delle officine non ha bisogno di una macchina a portale da 6 metri per iniziare la lavorazione dei profili in alluminio. Hanno bisogno di una macchina che sia precisa, facile da programmare, economica da gestire e che non trasformi una staffa da 300 mm in un lavoro a 3 stazioni. Questo centro da 800 mm elimina la fase di rifissaggio, riduce la formazione degli operatori e mantiene gli schemi dei fori coerenti tra i lotti.

Rispetto alla lavorazione manuale:

Meno configurazioni = meno stack di tolleranza

Un programma = parti ripetibili

Un serraggio = fori quadrati, scanalature allineate, superfici terminali pulite

Un operatore = foratura + fresatura + maschiatura nello stesso ciclo

Controllo e software

L'interfaccia CNC è progettata per la lavorazione dei profili, non per gli operatori che già parlano il codice G. Gli operatori scelgono la caratteristica (foro, asola, tasca, filettatura, passata di fresa), inseriscono la dimensione e la posizione e il sistema gestisce il percorso utensile. Per gli utenti avanzati, sono supportati i disegni CAD e l'importazione di codici G e, su richiesta, la macchina può essere integrata con software per porte-finestre/facciate continue o esportazione di dati ERP.

Utensili e raffreddamento

L'alluminio richiede utensili affilati, angolo di spoglia corretto e rapida evacuazione dei trucioli. La macchina supporta frese in metallo duro, combinazioni trapano/fresa, pinze di maschiatura, punte per incisione e unità lama per sega. Il raffreddamento a nebbia impedisce la saldatura dei trucioli alla taglierina; per le sezioni più pesanti è disponibile il raffreddamento a piena.

Bloccaggio e bloccaggio del pezzo

Morsetti pneumatici trattengono il profilo contro il dato di riferimento senza schiacciare pareti sottili. Le stazioni di fissaggio possono essere riposizionate per diverse altezze e larghezze di sezione. Sono disponibili ganasce personalizzate opzionali per profili di sistema, sezioni a taglio termico ed estrusioni non standard.

Qualità e rigidità

Le strutture chiave sono alleviate dallo stress per ridurre la distorsione a lungo termine. Le guide lineari e le viti a ricircolo di sfere sono selezionate per il posizionamento ripetuto, non solo per la velocità massima. Il risultato è una precisione stabile durante le esecuzioni dei lotti, non solo una buona prima parte.

Imballaggio e consegna

Cassa in compensato/film estensibile + reggetta in acciaio per esportazione

Manuale operativo e video di formazione in inglese inclusi

Guida all'installazione remota e formazione sul programma

Nome del modello OEM/ODM, colore ed etichetta supportati

MOQ: 1 insieme

Tempi di consegna: 10-30 giorni lavorativi a seconda della configurazione

Servizio post-vendita

Garanzia 12–24 mesi in base alla configurazione

Supporto tecnico remoto a vita

Fornitura di ricambi e materiali di consumo

Servizio in loco disponibile per mercati selezionati

Supporto inglese/cinese/spagnolo/russo/arabo opzionale

Domande frequenti

Può tagliare l'acciaio o l'inox?

È ottimizzato per alluminio e PVC/leghe leggere. Occasionalmente sono possibili parti sottili in acciaio dolce con utensili corretti e avanzamento ridotto, ma non è un centro di lavorazione dell'acciaio.

800 mm sono sufficienti per i profili di facciata continua lunghi?

Per i montanti a tutta lunghezza da 6 m, no: questi necessitano di un centro del profilo a corsa lunga. Ma per i nodi lavorati, i dettagli finali, le staffe e le sezioni corte, 800 mm è l'ideale.

Può toccare i thread?

SÌ. La maschiatura rigida è opzionale a seconda del sistema di controllo e del mandrino.

Quanto è difficile imparare?

Un nuovo operatore può eseguire lavori di foratura/asola standard dopo una breve formazione video. La fresatura 3D complessa richiede esperienza CAD/CAM.

Supportate dispositivi personalizzati?

SÌ. Inviare la sezione trasversale del profilo, lo schema dei fori e la dimensione del lotto; proponiamo morse, utensili e layout del ciclo.
