Sega Circolare CNC per Profili in Alluminio Industriali

Specifiche tecniche

Come funziona la sega

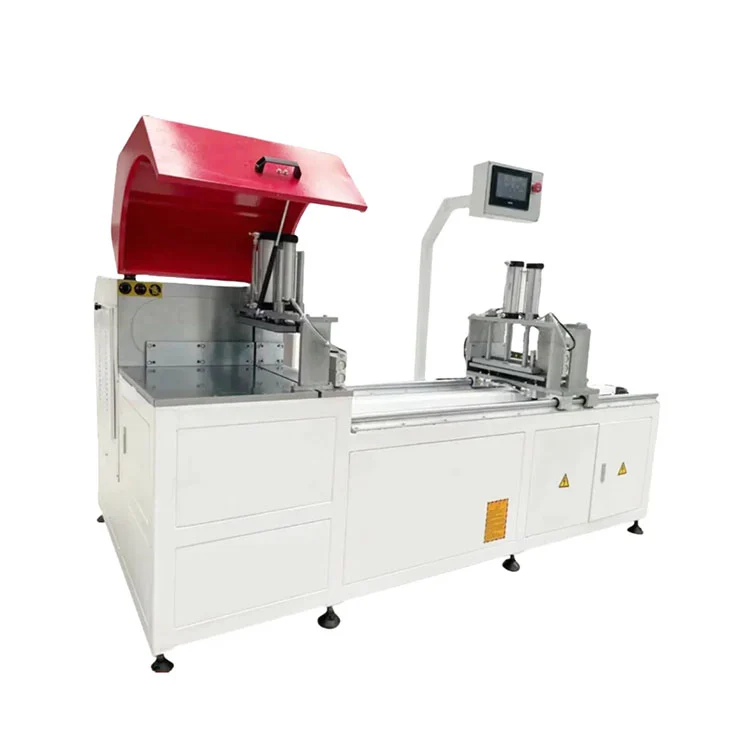

ILSega Circolare CNC per Profili in Alluminio Industrialifunziona con un asse di avanzamento servoazionato che posiziona il profilo sotto la lama della sega in base alla lunghezza immessa sul touchscreen. L'operatore carica l'estrusione di alluminio sulla rulliera di ingresso, seleziona il programma di taglio dalla memoria o inserisce nuove dimensioni e avvia il ciclo. Le morse pneumatiche si impegnano sia in direzione verticale che orizzontale per trattenere il profilo contro le battute di riferimento. La testa della sega, dotata di cilindro smorzatore gas-liquido, scende attraverso il materiale con una velocità di avanzamento controllata per produrre un taglio quadrato e senza bave. Uno spruzzo di fluido da taglio atomizzato raffredda la lama e il pezzo durante il taglio. Dopo che la lama si è ritratta, i morsetti si rilasciano e il servoavanzamento fa avanzare il profilo alla posizione di taglio successiva. La configurazione standard taglia a 90° e ±45°. Con il modulo angolare CNC opzionale, la testa della sega ruota a qualsiasi angolo compreso tra 22,5° e 157,5° sotto il controllo del programma.

Componenti chiave

• Asse di avanzamento servo:Un servomotore CA aziona la vite a ricircolo di sfere dell'asse X per il posizionamento del profilo. La precisione di posizionamento è di ±0,05 mm, con tolleranza di ripetizione del taglio entro ±0,1 mm. Le maniglie di corsa di alimentazione standard tagliano lunghezze da 350 mm a 6500 mm.
• Gruppo testa sega:Un motore da 5,5 kW o 7,5 kW aziona una lama per sega circolare in carburo di tungsteno a 2800 giri/min. Il cilindro di smorzamento gas-liquido controlla la velocità di avanzamento verticale per adattarla allo spessore del materiale e al carico della lama.

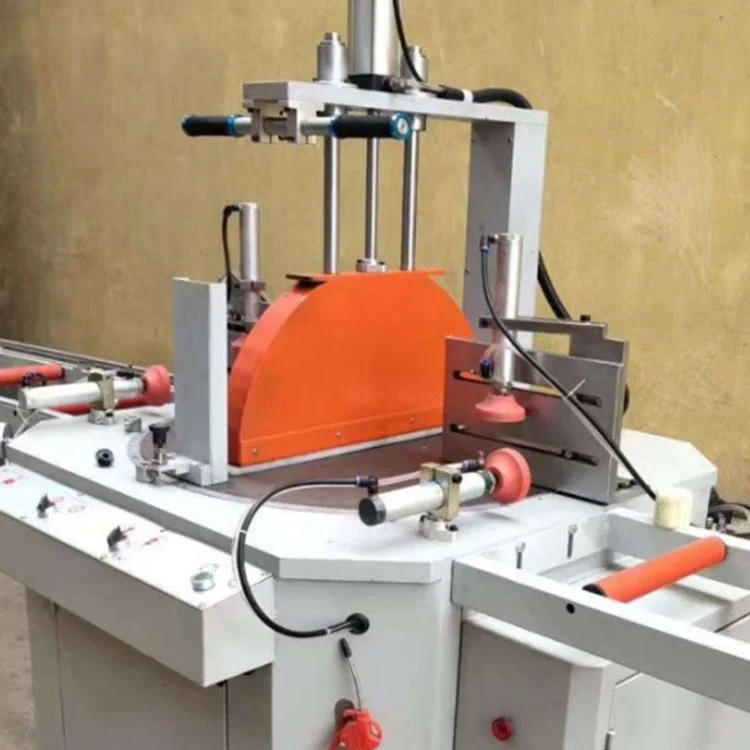

• Sistema di bloccaggio pneumatico:I doppi morsetti verticali e orizzontali con ganasce morbide tengono il profilo contro la guida posteriore e il tavolo. La forza di serraggio è regolabile tramite il regolatore della pressione dell'aria tarato tra 0,5 e 0,8 MPa.
• Controller CNC e touchscreen:Un PLC importato abbinato a un touchscreen multilingue da 10 pollici gestisce la memorizzazione del programma, l'immissione della lunghezza, la selezione dell'angolo e il controllo del ciclo. La connettività USB e di rete è supportata per il trasferimento del programma.

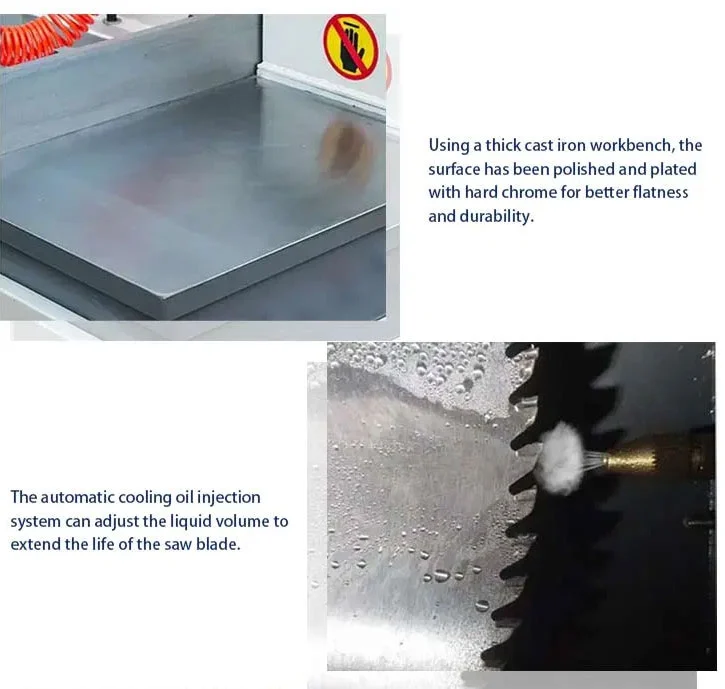

• Sistema di raffreddamento e lubrificazione:Un sistema automatico di fluido da taglio atomizzato applica una nebbia di lubrificante alla lama e alla zona di taglio. Ciò riduce l'attrito, prolunga la durata della lama e aiuta a produrre una superficie di taglio pulita.
• Custodia di sicurezza:Una protezione della lama completamente chiusa copre l'area di taglio. Un pulsante di arresto di emergenza e un sensore di protezione dalle collisioni arrestano la macchina se viene rilevato un ostacolo sul percorso della lama.

Sega Circolare CNC per Profili Industriali in Alluminio Accessori Standard

1. Sistema di controllo dell'alimentazione servo CNC + touch screen multilingue da 10 pollici
2. Lama per sega circolare in carburo di tungsteno importata per alluminio
3. Gruppo testa sega da taglio con smorzamento gas-liquido
4. Doppio dispositivo di bloccaggio automatico pneumatico con ganasce morbide antigraffio
5. Sistema di circolazione automatica della lubrificazione di raffreddamento
6. Copertura protettiva della lama di sicurezza completamente chiusa
7. Tubazione di raccolta polveri di trucioli in alluminio
8. Pulsante di arresto di emergenza, sensore di protezione anticollisione
9. Manuale completo di funzionamento e manutenzione in inglese, kit di strumenti per parti di ricambio

Sega Circolare CNC per Profili in Alluminio Industriale. Moduli di Aggiornamento Opzionali

1. Struttura di taglio a coda zero (coda residua ≤5 mm, elevato utilizzo del materiale)
2. Linea di rulliere di carico e scarico automatico per profili lunghi 6 metri
3. Modulo di taglio ad angolo arbitrario CNC (22,5°--157,5°)
4. Aspiratore per la conservazione dei trucioli di grande capacità
5. Modulo di diagnosi online remota e statistica dei dati IoT
6. Dispositivo di bloccaggio sincrono multipezzo in bundle
7. Corsa di alimentazione estesa personalizzata fino a 12.000 mm

Ambito di applicazione

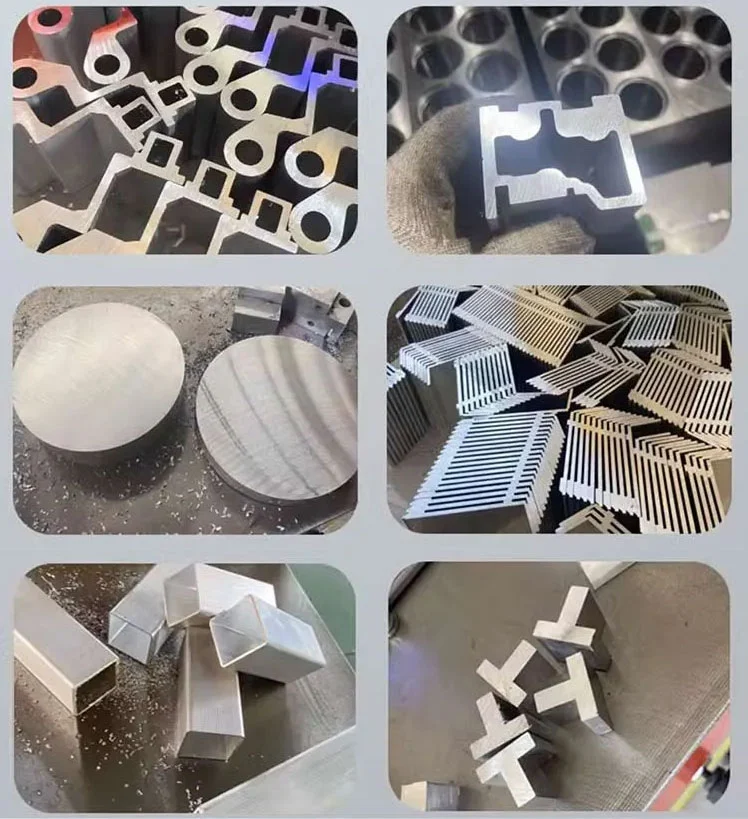

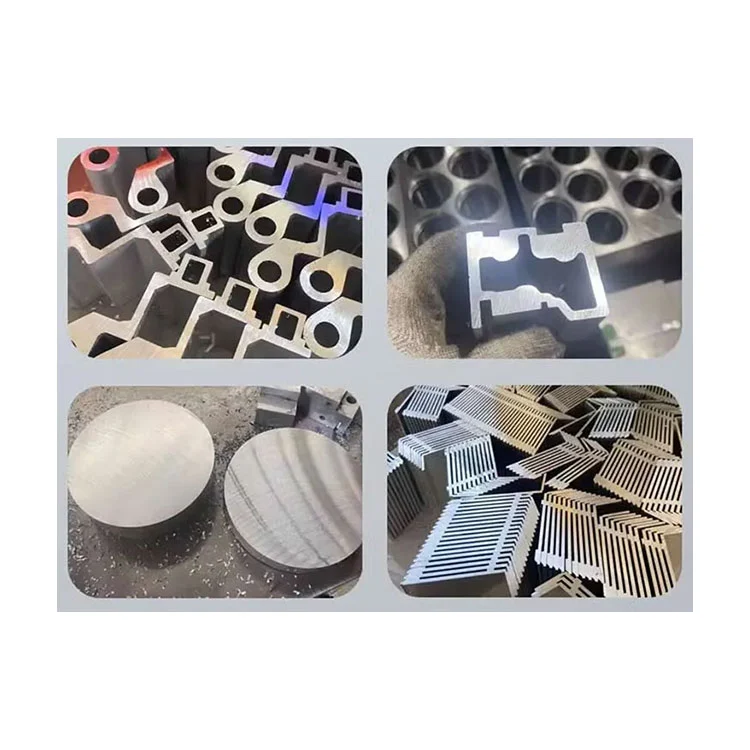

ILSega Circolare CNC per Profili in Alluminio Industrialiviene utilizzato in ambienti di produzione in cui gli estrusi di alluminio vengono tagliati a misura prima di ulteriore lavorazione o assemblaggio. Gli usi tipici includono il taglio di profili di telai per finestre e porte, montanti e traversi per facciate continue, elementi strutturali in alluminio industriale, guide di montaggio per pannelli solari e profili decorativi architettonici. La sega può lavorare profilati pieni e cavi in ​​alluminio, profili a taglio termico ed estrusioni leggere di rame o PVC entro la sua capacità di sezione trasversale. Con il modulo opzionale per angoli arbitrari, produce anche tagli angolari per telai di timpani, finestre trapezoidali e gruppi architettonici su più lati.
