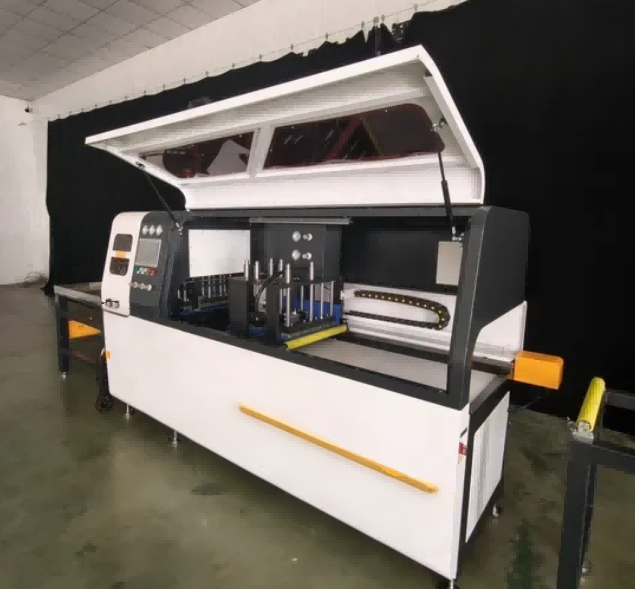

Sega circolare CNC ultra precisa per profili in alluminio industriali

Specifiche tecniche

Come funziona la sega

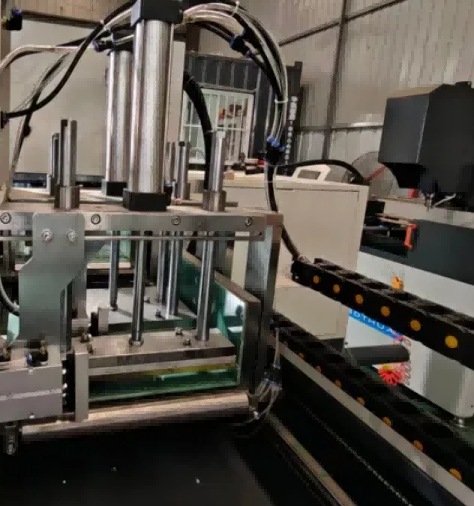

ILSega Circolare CNC per Profili in Alluminio Industrialifunziona con un asse di avanzamento servoazionato che posiziona il profilo sotto la lama della sega in base alla lunghezza immessa sul touchscreen. L'operatore carica l'estrusione di alluminio sulla rulliera di ingresso, seleziona il programma di taglio dalla memoria o inserisce nuove dimensioni e avvia il ciclo. Le morse pneumatiche si impegnano sia in direzione verticale che orizzontale per trattenere il profilo contro le battute di riferimento. La testa della sega, dotata di cilindro smorzatore gas-liquido, scende attraverso il materiale con una velocità di avanzamento controllata per produrre un taglio quadrato e senza bave. Uno spruzzo di fluido da taglio atomizzato raffredda la lama e il pezzo durante il taglio. Dopo che la lama si è ritratta, i morsetti si rilasciano e il servoavanzamento fa avanzare il profilo alla posizione di taglio successiva. La configurazione standard taglia a 90° e ±45°. Con il modulo angolare CNC opzionale, la testa della sega ruota a qualsiasi angolo compreso tra 22,5° e 157,5° sotto il controllo del programma.

Caratteristiche principali

Precisione di taglio di ±0,1 mm – L'avanzamento servocontrollato garantisce una ripetibilità eccezionale.

Ciclo completamente automatico: caricamento, bloccaggio, taglio e scarico automatici integrati.

Telaio per impieghi gravosi: la struttura in acciaio saldato per alleviare le sollecitazioni riduce le vibrazioni e prolunga la durata della lama.

Taglio senza bave: la velocità della lama ottimizzata e il sistema di raffreddamento a nebbia riducono al minimo la post-elaborazione.

Taglio ad angolo flessibile – Standard 45° / 90°; angoli personalizzati disponibili su richiesta.

Interfaccia CNC intuitiva: HMI touchscreen intuitivo per una configurazione rapida e una formazione minima.

La sicurezza prima di tutto – Protezione completamente chiusa con interblocchi di sicurezza e armadio elettrico conforme CE

Processo di lavoro

Caricamento automatico: i profili vengono caricati tramite trasportatore a rulli o caricatore automatico.

Posizionamento di precisione – L'alimentazione servoassistita garantisce la lunghezza di taglio esatta.

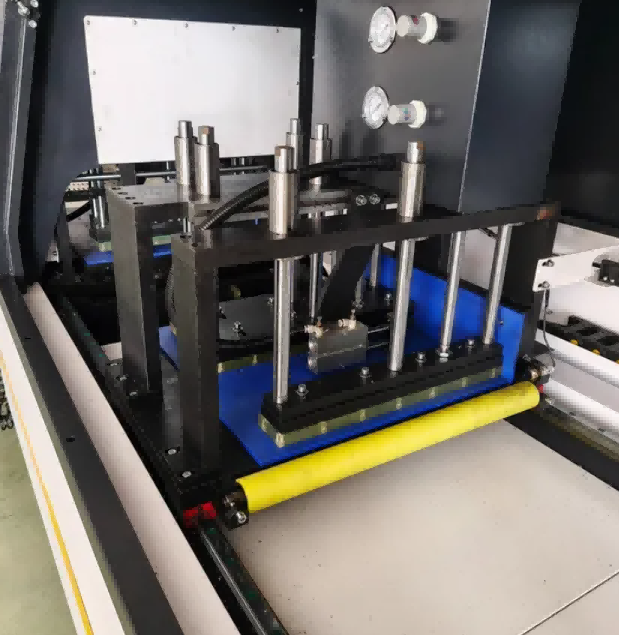

Bloccaggio sicuro – I morsetti pneumatici/idraulici tengono saldamente i profili.

Taglio ad alta velocità: la testa della sega controllata da CNC esegue tagli puliti e precisi.

Rimozione e raffreddamento dei trucioli – Il raffreddamento integrato e il convogliatore dei trucioli mantengono pulita l'area di lavoro.

Sega Circolare CNC per Profili in Alluminio Industriale. Moduli di Aggiornamento Opzionali

1. Struttura di taglio a coda zero (coda residua ≤5 mm, elevato utilizzo del materiale)
2. Linea di rulliere di carico e scarico automatico per profili lunghi 6 metri
3. Modulo di taglio ad angolo arbitrario CNC (22,5°--157,5°)
4. Aspiratore di polvere per stoccaggio trucioli di grande capacità
5. Modulo di diagnosi online remota e statistica dei dati IoT
6. Dispositivo di bloccaggio sincrono multipezzo in bundle
7. Corsa di alimentazione estesa personalizzata fino a 12.000 mm

Conformità e supporto

Conformità: processo di produzione certificato CE/ISO 9001

Supporto post-vendita: messa in servizio remota, supporto tecnico video e fornitura di pezzi di ricambio

Garanzia: Garanzia standard 12 mesi (estendibile)

Personalizzazione: servizi OEM/ODM disponibili per dimensioni del profilo e livello di automazione

Domande frequenti

Q1: Quali profili può tagliare questa sega CNC?

R: È progettato per profili in alluminio industriali, comprese sezioni di finestre/porte, facciate continue e telai solari. Sono disponibili soluzioni personalizzate per estrusioni più grandi.

Q2: la macchina è completamente automatica?

R: Sì. Supporta l'alimentazione, il bloccaggio, il taglio e lo scarico automatici, richiedendo un solo operatore.

Q3: È possibile tagliare con angoli diversi da 90°?

R: Sì. I modelli standard supportano 45° e 90°; su richiesta è disponibile il taglio ad angolo personalizzato.

Q4: Qual è la precisione di taglio?

R: La precisione di alimentazione è di ±0,1 mm, garantendo un'elevata ripetibilità per la produzione di massa.
