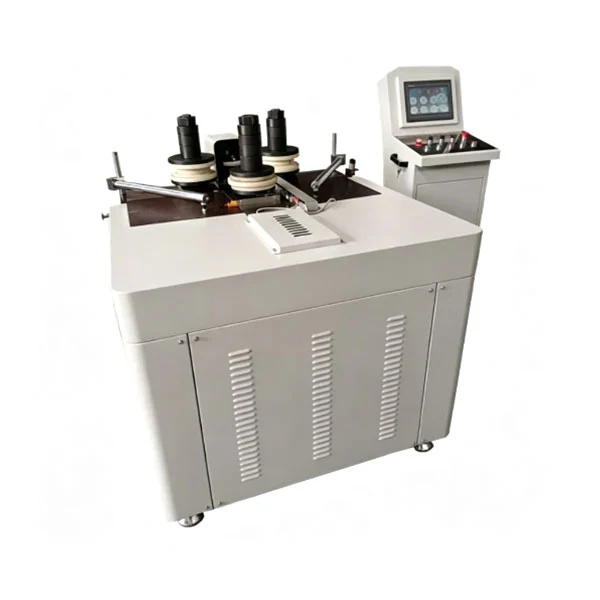

Macchina piegatubi per profili in PVC di alluminio CNC

Questa macchina piegatubi per profili in alluminio e PVC CNC lavora profili in alluminio, PVC, UPVC, taglio termico, acciaio inossidabile e rame in forme curve per telai di finestre e porte, elementi di facciate continue, finiture architettoniche e componenti industriali. Sono disponibili opzioni di spinta idraulica da 20, 25 o 40 tonnellate e il controller CNC con touchscreen da 10 pollici supporta la programmazione digitale di archi multiraggio, cerchi completi, ellissi e curve composte. La precisione di posizionamento è specificata a ±0,02 mm sugli assi X, Y e Z servocontrollati.

• Compatibilità multimateriale:ILMacchina piegatubi per profili in PVC di alluminio CNCcurva profili in alluminio, PVC, UPVC, taglio termico, acciaio inossidabile e rame. I set di utensili possono essere modificati per adattarsi a diversi gradi di materiale e sezioni trasversali entro la capacità della macchina.
• Posizionamento CNC a 3 assi:I servomotori sugli assi X, Y e Z sono azionati tramite un controller CNC con touchscreen da 10 pollici. La precisione di posizionamento è ±0,02 mm. Gli operatori programmano forme, archi e curve composte multiraggio direttamente sull'interfaccia o importano dati tramite USB.
• Opzioni di spinta idraulica:Sono disponibili tre configurazioni di stazioni idrauliche: 20 tonnellate, 25 tonnellate e 40 tonnellate, selezionate in base al materiale del profilo, allo spessore della parete e al raggio di curvatura richiesti. La pompa idraulica funziona con un rumore ridotto rispetto alle unità industriali standard.

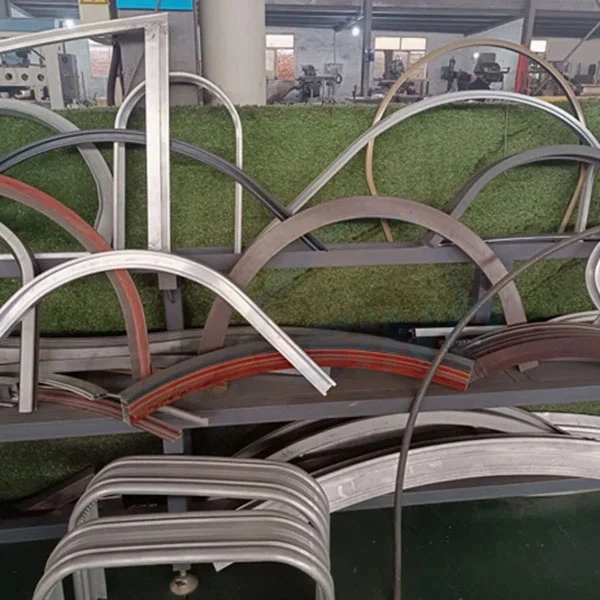

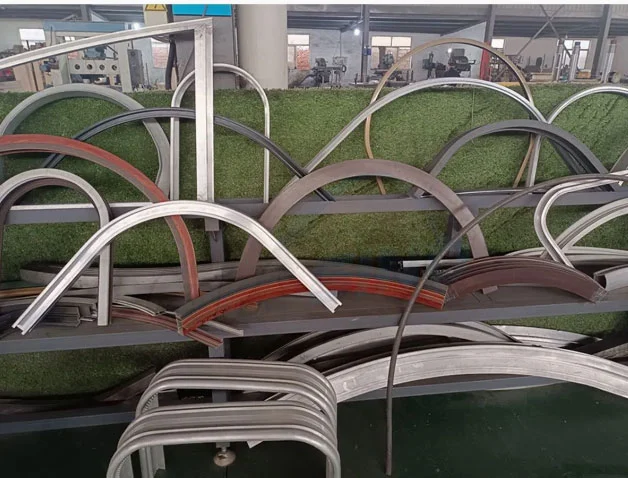

• Gamma di forme di piegatura:La macchina produce combinazioni a forma di C, a U, a S, a cerchio completo, a ellisse, multiraggio e ad archi personalizzati. I nastri di formatura e gli stampi a rulli possono essere personalizzati per adattarsi alla sezione trasversale del profilo per una qualità di piegatura ottimale.

Come funziona

ILMacchina piegatubi per profili in PVC di alluminio CNCopera con l'operatore che carica il profilo sul piano di lavoro e fissa il nastro di formatura e gli stampi a rulli adeguati alla sezione del profilo. La geometria di piegatura desiderata, che si tratti di una curva a C, a U, a cerchio completo o a raggio multiplo, viene programmata sul touchscreen da 10 pollici o importata tramite USB. Gli assi X, Y e Z servocomandati posizionano il profilo e i rulli di curvatura, mentre la stazione idraulica applica la spinta selezionata. Gli stampi a rulli, realizzati in acciaio temprato con rivestimento in PU opzionale per evitare segni sulla superficie, guidano il profilo attraverso la curva programmata. Dopo il ciclo di piega, il profilo finito viene rimosso. Sono disponibili nastri e stampi di formatura personalizzati per forme di profilo specifiche per ottenere il raggio di curvatura richiesto senza deformare la sezione trasversale.

Componenti chiave

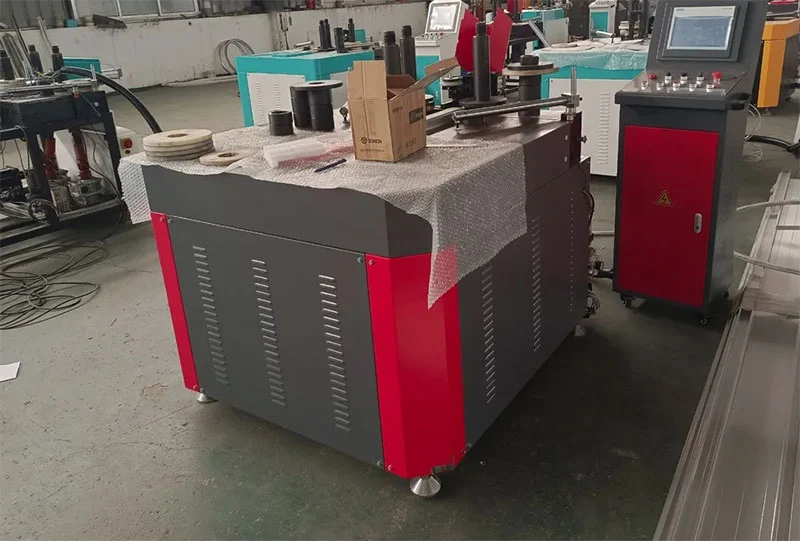

Controllore CNC:Touchscreen da 10 pollici con interfaccia utente per la programmazione di angoli di piega, raggi e sequenze multiraggio. USB port supports program import and export. Il controller gestisce il movimento dell'asse, la pressione idraulica e la temporizzazione del ciclo.

Stazione idraulica:Disponibili nelle configurazioni da 20, 25 e 40 tonnellate. Utilizza una pompa dell'olio importata selezionata per un'uscita di pressione stabile e un funzionamento silenzioso. Il circuito idraulico comprende una valvola limitatrice di pressione e un filtro.

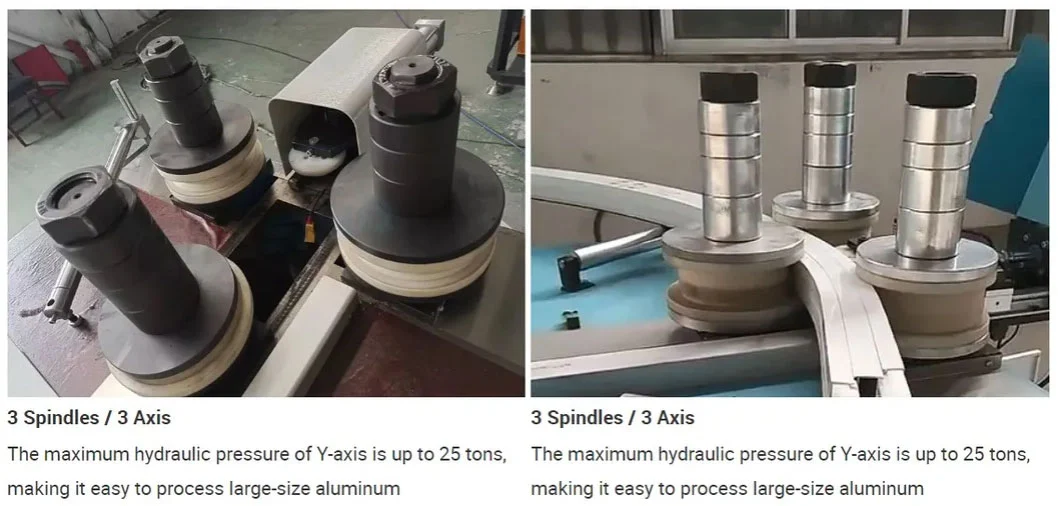

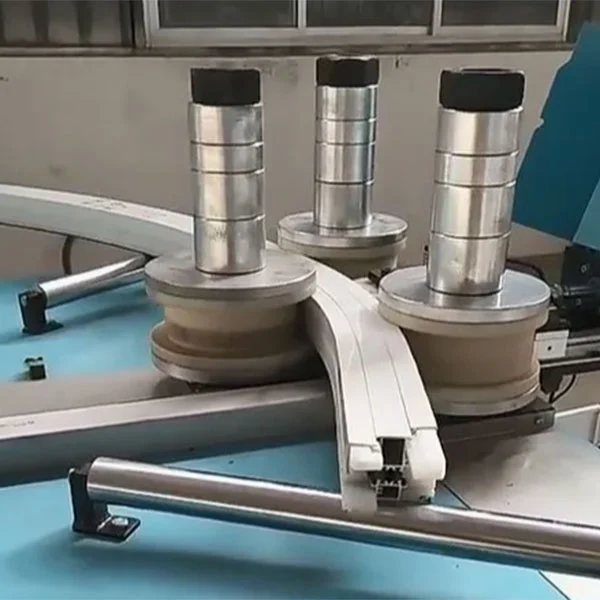

Stampi a rulli:Realizzato in acciaio temprato con rivestimento in PU opzionale. Il rivestimento aiuta a prevenire graffi o segni sulle superfici dei profili rivestite, anodizzate o verniciate. I set di stampi sono intercambiabili per diverse sezioni trasversali del profilo.

Trasmissione:Le guide lineari HIWIN di Taiwan trasportano gli assi mobili. I riduttori di precisione e i servomotori forniscono la precisione di posizionamento per i movimenti X, Y e Z.

Applicazioni

• Profili per finestre e porte in alluminio (taglio termico e standard)
• Profili per finestre e porte in PVC e UPVC
• Profili estrusi di alluminio per facciate continue
• Profili metallici architettonici (corrimano, finiture, elementi di facciata)
• Profili industriali in alluminio ed estrusioni metalliche personalizzate
• Piegatura di mobili e decorazioni metalliche

Produttore e garanzia

Shandong Lebulang Precision Machinery Co., Ltd., che opera come Lebulang Machine, produce apparecchiature per la lavorazione di alluminio e PVC presso il suo stabilimento di Jinan, in Cina, dal 1996.Macchina piegatubi per profili in PVC di alluminio CNCviene fornito direttamente in fabbrica con certificazione CE e ISO. Una garanzia di un anno copre la struttura principale. Il supporto tecnico remoto, i video di installazione e un manuale in inglese sono forniti senza costi aggiuntivi. L'installazione e la formazione in loco possono essere organizzate separatamente. Sono immagazzinati pezzi di ricambio come stampi a rulli, nastri di formatura e guarnizioni idrauliche. Il colore, il marchio e l'imballaggio della macchina possono essere personalizzati in base agli accordi OEM e ODM.

Domande frequenti

1. Sei una fabbrica o una società commerciale?

Siamo un produttore con il nostro stabilimento di produzione a Jinan, in Cina, operativo dal 1996.

2. Quanto dura la garanzia dell'attrezzatura?

Un anno sulla struttura principale, escluse le parti soggette a normale usura come stampi a rulli e nastri di formatura.

3. Come fornire il servizio post-vendita?

Vengono forniti guida video remota, supporto tecnico online e sostituzione gratuita delle parti difettose entro il periodo di garanzia. L'installazione, la messa in servizio e la formazione in loco possono essere organizzati a un costo aggiuntivo.

4. Quanto tempo è il tempo di consegna?

Le macchine standard vengono spedite entro 10-20 giorni lavorativi dal ricevimento del pagamento del deposito.

5. Quali altre macchine vendi?

Macchine da taglio per alluminio, aggraffatrici per angoli in alluminio, saldatrici per PVC, foratrici e fresatrici CNC e linee complete di produzione di porte e finestre.

6. La macchina può piegare profili a taglio termico?

SÌ. Con gli appositi nastri formatori e stampi a rulli, la macchina può piegare profili in alluminio a taglio termico mantenendo l'integrità della striscia isolante.
