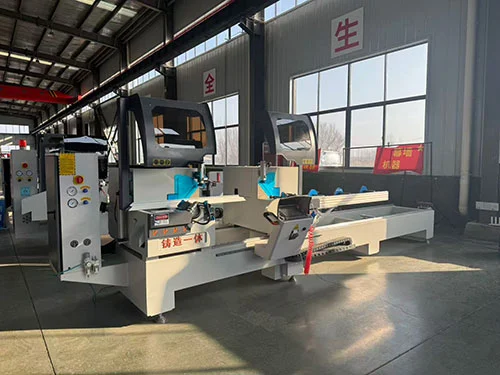

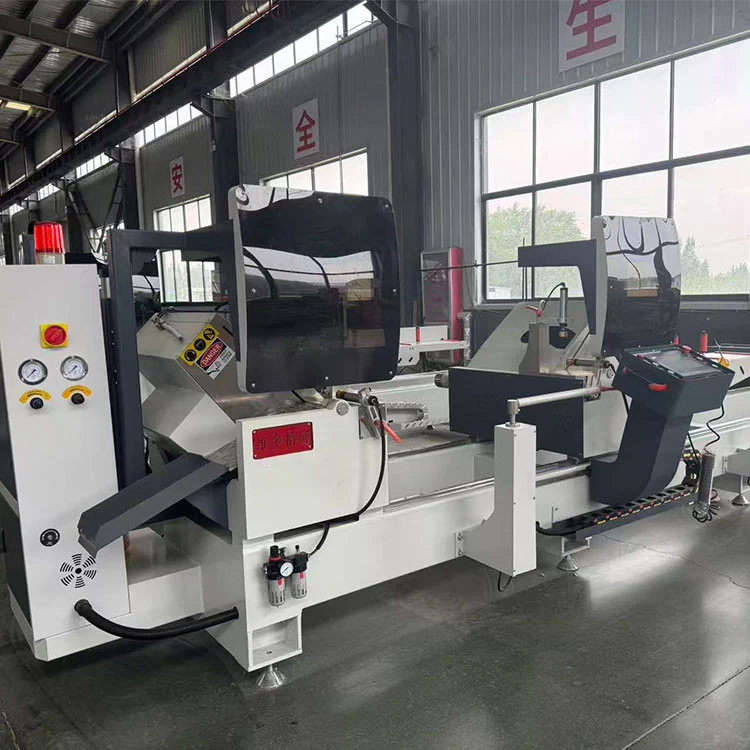

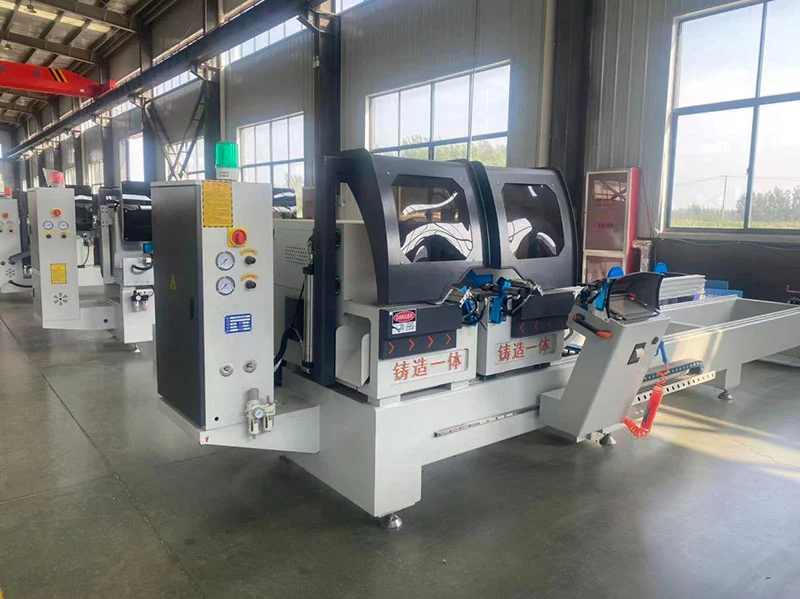

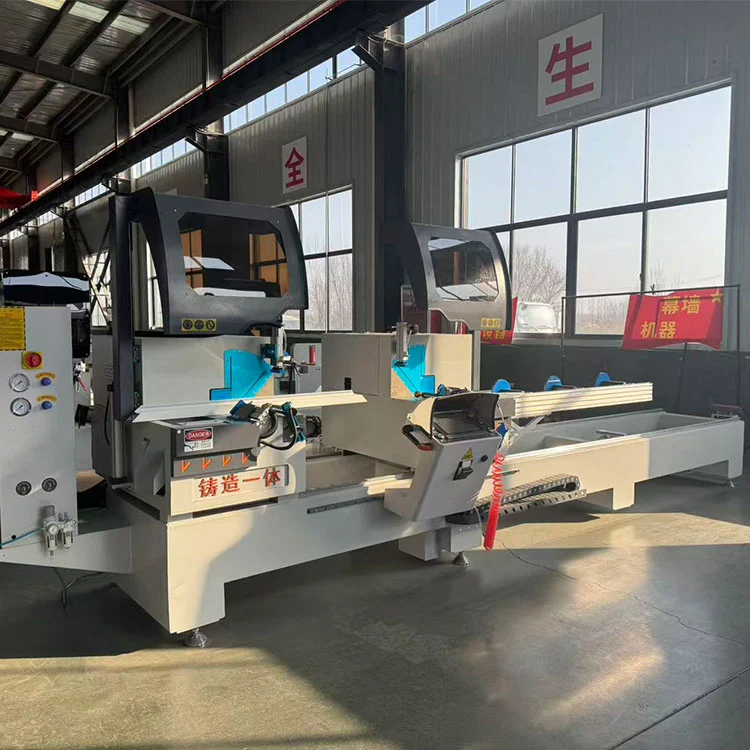

Troncatrice doppia per la produzione di infissi
La troncatrice doppia da 45 e 90 gradi per la produzione di telai di finestre è una macchina da taglio a doppia testa resistente e ad alta precisione progettata per profili in alluminio, PVC, UPVC e a taglio termico nella produzione di finestre, porte e facciate continue. Fornisce tagli accurati e ripetibili a 45° e 90° con bordi privi di bave, supportando sia il funzionamento sincrono a testa singola indipendente che quello sincrono a doppia testa per la massima produttività. Il marchio Lebulang produce macchine di alta qualità.

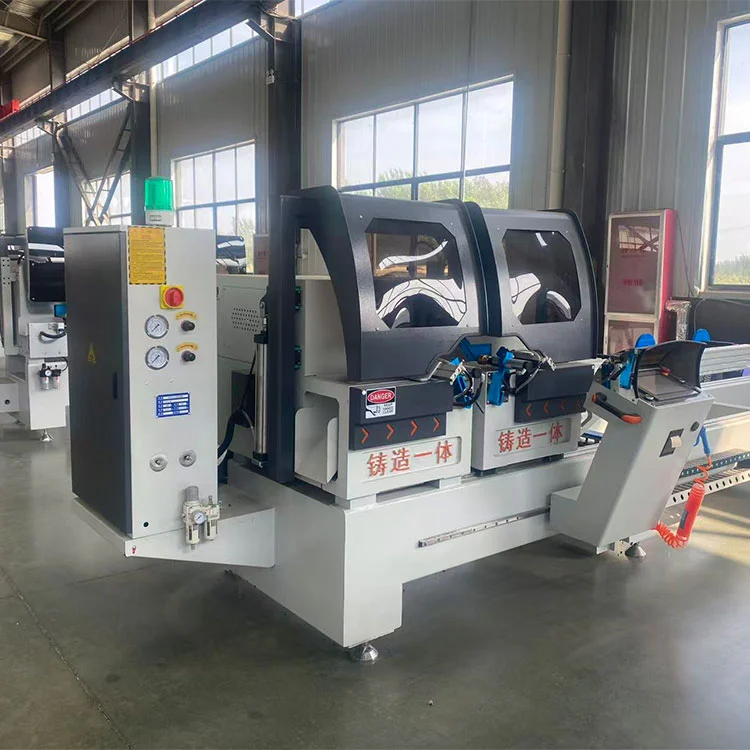

Questa troncatrice doppia per la produzione di telai di finestre, costruita nello stabilimento cinese di Lebulang Machine, dove da quasi tre decenni vengono prodotte apparecchiature per la lavorazione di alluminio e PVC, taglia profili a 45° e 90° per la fabbricazione di finestre, porte e facciate continue. Lavora estrusioni di alluminio, PVC, UPVC, taglio termico e rame. Due teste di taglio, T1 fissa e T2 motorizzata, si trovano su un binario di guida di precisione condiviso e possono funzionare simultaneamente, con la testa destra spostata da un servoazionamento per il posizionamento della lunghezza.
Un banco di lavoro in fusione integrato e motori mandrino collegati direttamente costituiscono la struttura principale. Ciascuna testa della sega è alimentata da un motore da 3 kW che fa girare una lama con punta in metallo duro da ø500 mm a 3000 giri/min. Morsetti pneumatici fissano il pezzo in lavorazione e un cilindro di smorzamento oleopneumatico controlla l'avanzamento. Il telaio in acciaio saldato e la base in ghisa lavorano insieme alle guide lineari HIWIN e ai componenti Schneider Electric per mantenere la precisione ripetuta della lunghezza fissa entro ± 0,1 mm e la rugosità della superficie di taglio a Ra 12,5 µm. La lunghezza massima di taglio è di 5000 mm, con una funzione di taglio corto che arriva fino a 200 mm. A 45° la capacità della sezione è 150×170 mm; a 90° tratta 150×345 mm, compresi tubi quadri fino a 150×200 mm.
Una protezione di sicurezza completamente chiusa, un arresto di emergenza e una protezione da sovraccarico sono standard. Un sistema dedicato di aspirazione e estrazione dei trucioli cattura circa il 70% dei detriti, mentre una staffa di supporto di sollevamento rotante brevettata previene l'abbassamento del profilo a metà campata. I dati possono essere importati tramite LAN, USB, Bluetooth o input manuale e il sistema di controllo si interfaccia con un comune software di ottimizzazione. Sono inoltre integrate una stampante per etichette e una funzione di prevenzione degli errori, che blocca il taglio quando un profilo non rientra nella tolleranza. La macchina funziona con un'alimentazione trifase da 380 V e richiede una pressione dell'aria di 0,6–0,8 MPa.
Si applica la certificazione CE e sono accettate configurazioni OEM personalizzate. Lebulang Machine fornisce la sega direttamente in fabbrica con un design che mira ad una facile manutenzione quotidiana. La guida all'installazione remota viene fornita senza costi aggiuntivi.
Caratteristiche della troncatrice doppia da 45 e 90 gradi per finestre in alluminio e PVC:
- UN. taglio di profili industriali in alluminio, profili in PVC, porte e finestre in alluminio, materiali per facciate continue.
- B. Operazione senza lavoratori qualificati, risolve le difficoltà di reclutamento in fabbrica
- C. funzione di stampa delle etichette,
- D. funzione di prevenzione degli errori: errore di profilo oltre l'intervallo di assenza di taglio.
- e. Banco di lavoro per colata integrato di alta precisione, motore integrato collegato direttamente al mandrino,
- F. Il cilindro di smorzamento aria-liquido, le teste T1, T2 si trovano sulla guida integrata.
- G. Supporta molteplici modalità di importazione dati: Internet, LAN, disco U, Bluetooth, input manuale, ecc.
- H. Può realizzare l'aggancio dei dati del software di ottimizzazione comune sul mercato.
- io. Funzione di protezione ambientale, rimozione trucioli unica, design di aspirazione, velocità di aspirazione del 70%, sito pulito, riduzione della frequenza di pulizia, miglioramento dell'efficienza del lavoro.
- J. È dotato di staffa di sollevamento rotante brevettata per evitare errori di taglio causati dall'abbassamento centrale e dotato di staffa a profilo mobile.

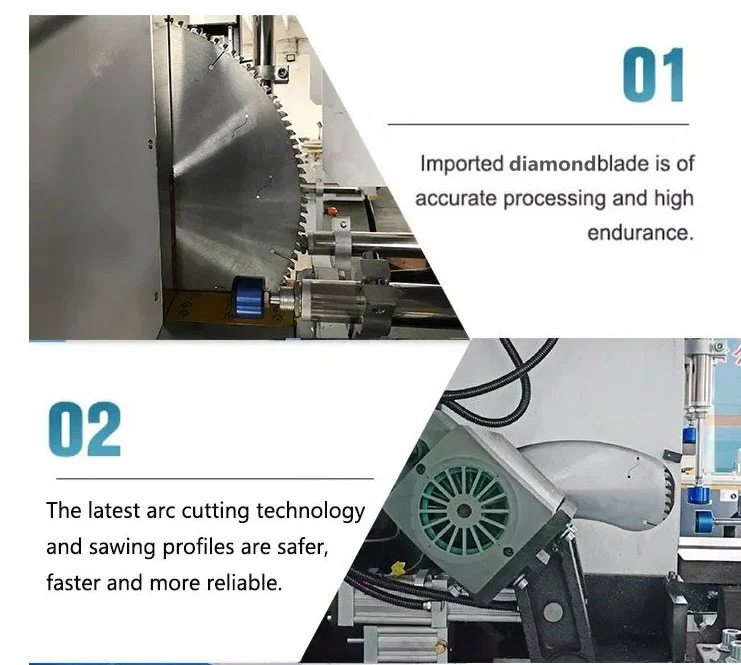

- k. La più recente tecnologia di taglio ad arco, la sezione di taglio è più sicura, più veloce e più affidabile.
Troncatrice doppia da 45 e 90 gradi per finestre in alluminio e PVC
✅ Taglio di precisione a doppio angolo
- • Angoli regolabili automaticamente:45°/90°(angoli intermedi opzionali)
- • Precisione di posizionamento ±0,1 mm; giunti obliqui puliti e stretti per i telai
✅ Compatibilità multimateriale
- • Taglialluminio, PVC, UPVC, taglio termico, rameprofili
- • Ottimizzato per finestre, porte, facciate continue ed estrusioni architettoniche
✅ Doppia testa ad alta efficienza
- • Due teste sincronizzate; taglio simultaneo su entrambe le estremità
- • Testa destra servoassistita per una regolazione della lunghezza rapida e precisa
- • 2-3 volte più veloce delle seghe a testa singola; ideale per la produzione in serie
✅ Opzioni di controllo CNC/digitale
- • Display digitale: lettura rapida della lunghezza, funzionamento semplice
- • Aggiornamento CNC: touchscreen da 10″, memorizzazione programmi, importazione/esportazione USB
✅ Costruzione resistente e stabile
- • Robusto telaio in acciaio saldato + base in ghisa; vibrazione minima
- • Componenti premium: guide lineari HIWIN, componenti elettrici Schneider, lame con punta in metallo duro
✅ Sicuro e facile da usare
- • Cappe di sicurezza completamente chiuse, arresto di emergenza, protezione da sovraccarico
- • Rientro automatico della lama; bloccaggio pneumatico per un bloccaggio sicuro del profilo
✅ Certificato CE e affidabile
- • Conformità agli standard di sicurezza dell'UE; Funzionamento continuo 24 ore su 24, 7 giorni su 7
- • 12--24 mesi di garanzia; fornitura di pezzi di ricambio a lungo termine
Specifica tecnica
| Alimentazione elettrica | 380v 50hz |
| Motore della testa della sega | 2×3KW/3000 giri/min |
| Pressione di esercizio | 0,6~0,8MPa |
| Consumo d'aria | 60 l/min |
| Lunghezza di taglio | Max5000mm min 280mm (la funzione di taglio corto è la più corta 200mm) |
| Larghezza di taglio | Massimo 150 mm |
| Massimo. Pendenza di taglio | 45°150×170mm 90°150×345mm |
| Massimo. taglio di tubi quadrati | 150×200 mm |
| Angolo di taglio | 45 gradi 90 gradi |
| Velocità di alimentazione | continuamente vitale 0-4m/min |
| Specifiche della lama della sega | ø500 × ø30 × 4,4× Z120 |
| dimensione | 6550×1300×1800mm |
| peso | 2000 kg |
| Precisione della lunghezza fissa ripetuta | ≤ 0,1 mm |
| Tolleranza dell'angolo di taglio della sezione | ± 3' |
| Planarità del profilo di taglio | ≤ 0,02 m |
| Rugosità del profilo di taglio | Ra12,5μm |
Componenti chiave
- Lame per sega: Lame con punta in carburo importate per tagli lisci e senza bave

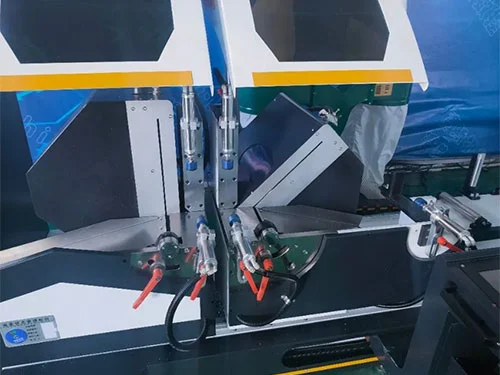

- Morsetti pneumatici: Morsetti orizzontali/verticali per un fermo fissaggio del profilo
- Guide lineari: Guide di precisione Taiwan HIWIN per movimenti fluidi
- Pannello di controllo: Display digitale intuitivo o touchscreen CNC da 10″
- Sistema di sicurezza: Protezioni conformi CE, arresto di emergenza, protezione da sovraccarico
Servizio post-vendita
- Garanzia: 1 anno (parti gratuite e supporto tecnico)
- Installazione: Ingegneri disponibili per installazione e formazione all'estero
- Pezzi di ricambio: Fornitura a lungo termine al costo di fabbrica
- Supporto: Supporto tecnico online 24 ore su 24, 7 giorni su 7 (videochiamata, diagnosi remota)
