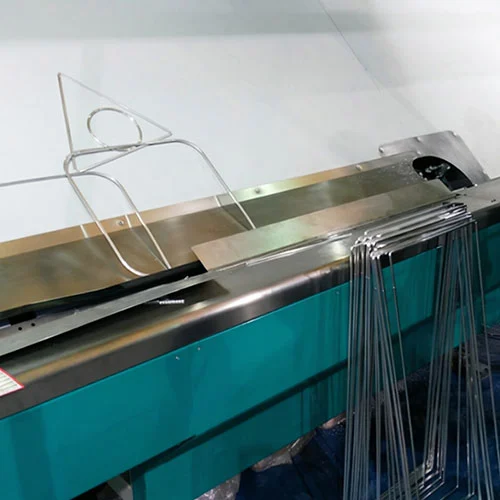

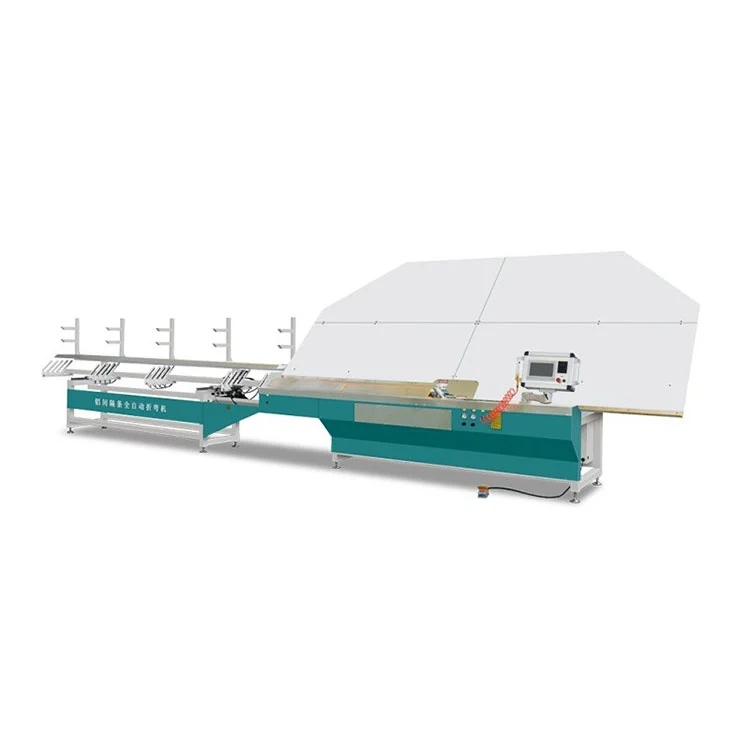

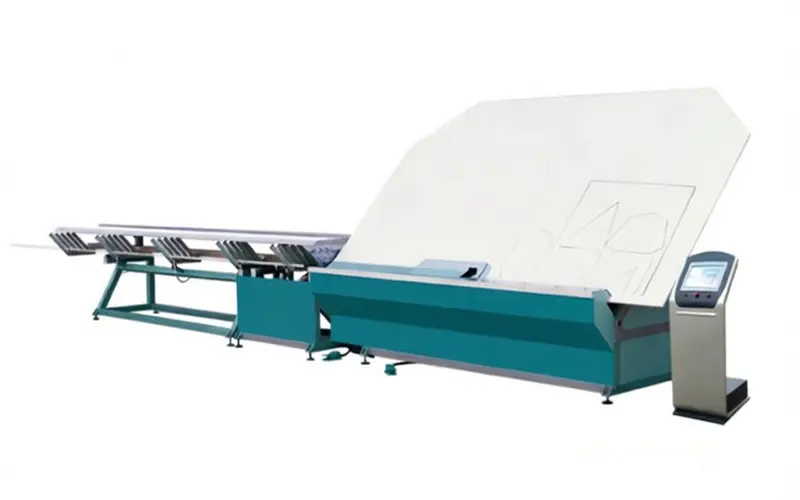

Macchina per piegare distanziatori in alluminio CNC per vetro isolante

Caratteristiche principali

• Sistema di controllo e azionamenti:ILMacchina per piegare distanziatori in alluminio CNC per vetro isolanteè dotato di PLC Siemens, touchscreen Kinco, servoazionamenti Fuji e componenti pneumatici Airtac. Il controller host gestisce l'archiviazione dei dati e la selezione del programma, mentre un sub-controller gestisce il sequenziamento della macchina in tempo reale per prevenire errori di input dell'operatore.
• Precisione della fresatura e del telaio:Una stazione di fresatura dedicata appiattisce la superficie del distanziatore prima della piegatura e della giunzione degli angoli. Le dimensioni del telaio finito sono mantenute entro ±0,5 mm rispetto ai valori programmati, il che aiuta a mantenere l'integrità della guarnizione angolare nella IGU finale.
• Funzioni di elaborazione integrate:La macchina esegue la piegatura automatica, il taglio dei profili e la giunzione degli angoli senza soluzione di continuità in un ciclo continuo. È possibile memorizzare in memoria trentadue forme di cornice. Quattro stazioni di stoccaggio del materiale ospitano distanziatori di larghezza compresa tra 6 A e 30 A, consentendo un rapido cambio tra diversi profili.
• Doppia piegatura e inserimento d'angolo:Sono disponibili sia teste di piegatura esterne che interne. I giunti angolari possono essere realizzati automaticamente per la produzione in serie o manualmente per piccoli lotti e forme personalizzate, offrendo all'operatore flessibilità in base al tipo di ordine.
• Modulo di marcatura laser:Sono selezionabili tre modalità di marcatura per aggiungere loghi, codici prodotto o testo direttamente sulla superficie del distanziatore prima o dopo la piegatura, che possono essere configurate per soddisfare i requisiti di etichettatura OEM.
• Costruzione della macchina e intervallo di manutenzione:Il telaio e gli elementi di guida sono costruiti per cicli di lavoro industriali. La manutenzione pianificata segue liste di controllo giornaliere, mensili e annuali, con componenti di accesso comune disposti per un'ispezione e una sostituzione semplici. Il produttore fornisce una garanzia di due anni sulla macchina completa e un anno di sostituzione gratuita sulle parti soggette ad usura.

Struttura della macchina e principio di funzionamento

ILMacchina per piegare distanziatori in alluminio CNC per vetro isolanteè organizzato in sei sottosistemi meccanici che spostano il nastro di alluminio dall'ingresso del coil grezzo all'uscita del telaio distanziatore finito:

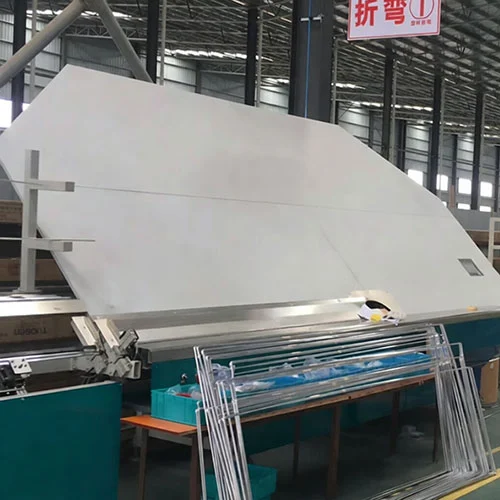

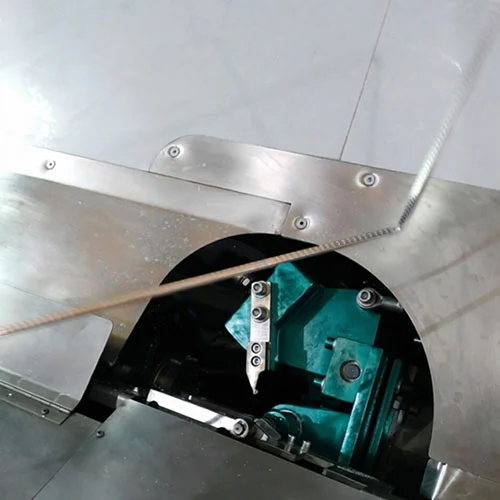

• Meccanismo di piegatura— Accetta teste di piegatura esterne o interne a seconda della configurazione. La testa selezionata forma il profilo distanziatore rispetto all'angolo programmato con il raggio di curvatura richiesto.
• Meccanismo di fresatura— Un'unità di fresatura di precisione appiattisce la superficie del profilo prima della piegatura. Questo passaggio rimuove le irregolarità che potrebbero causare la deformazione degli angoli e aiuta a ottenere un contatto di tenuta coerente nell'unità finita.
• Meccanismo di trasmissione— Guida il nastro di alluminio dalla stazione di carico attraverso ogni fase di lavorazione. Il movimento è sincronizzato con l'avanzamento del servo per evitare deformazioni o disallineamenti della striscia.
• Meccanismo di centratura ausiliario— Regola la posizione del rullo per mantenere la striscia centrata quando entra nella stazione di piegatura, correggendo una lieve deriva laterale che potrebbe influire sulla precisione dimensionale.

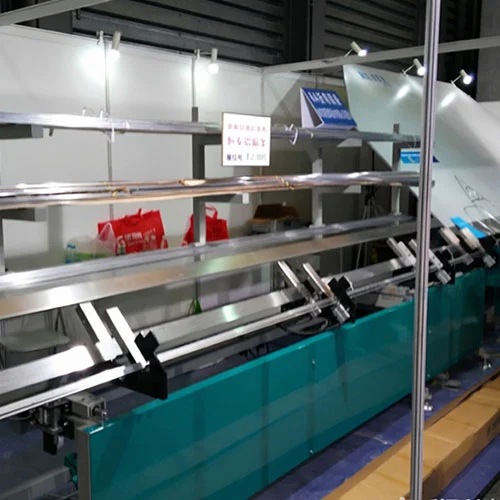

• Meccanismo di giunzione ad angolo— Supporta sia la giunzione automatica dei materiali per tirature ad alto rendimento sia la giunzione manuale per la produzione di volumi inferiori o di prototipi.
• Meccanismo di alimentazione servo automatica— Un sistema di alimentazione servoassistito fa avanzare il nastro di alluminio alla lunghezza programmata, con velocità e posizione controllate tramite il PLC per corrispondere alle specifiche del distanziatore selezionato.

Parametri tecnici del prodotto

Componenti chiave e informazioni sui fornitori

• PLC e touchscreen:Controller principale Siemens con touchscreen a colori Kinco. La selezione del programma e l'impostazione dei parametri vengono effettuate tramite il touchscreen; il PLC gestisce i tempi di esecuzione e gli interblocchi.
• Servoazionamenti:I servomotori e gli azionamenti Fuji controllano gli assi di alimentazione e piegatura, fornendo la precisione di posizionamento necessaria per una tolleranza del telaio di ±0,5 mm.
• Sistema pneumatico:I cilindri, le valvole e i raccordi Airtac gestiscono le funzioni di bloccaggio, pressione di piegatura e inserimento degli angoli. Il circuito pneumatico prevede sulla linea di alimentazione un gruppo filtro-regolatore-lubrificatore.
• Mandrino di fresatura:Le frese in acciaio temprato appiattiscono la superficie del distanziatore. La velocità del mandrino e la velocità di avanzamento sono impostate per corrispondere allo spessore e alla larghezza della striscia di alluminio.
• Telaio e guide:La base in acciaio saldato supporta le guide lineari per i meccanismi di trasmissione e centraggio, mantenendo coerente l'allineamento della striscia durante il funzionamento continuo.
• Unità di marcatura laser:Un modulo laser dedicato stampa loghi, numeri di lotto o testo in una delle tre modalità configurabili, posizionato prima o dopo la stazione di piegatura in base alle esigenze di produzione.

Ambito di applicazione

QuestoMacchina per piegare distanziatori in alluminio CNC per vetro isolantetrova impiego nelle linee di produzione di vetrate isolanti dove sono richiesti telai distanziatori in alluminio in volumi medio-alti. Gli utenti tipici includono:

• Impianti di produzione di vetro isolante per la produzione di doppi e tripli vetri per edifici residenziali e commerciali.
• Trasformatori di vetro architettonico che forniscono vetri ad alta efficienza energetica, vetri di sicurezza e prodotti per l'isolamento acustico.
• Officine specializzate nella lavorazione di distanziatori in alluminio che forniscono telai precurvati ad altri produttori di IGU.
• Produttori di finestre, porte e facciate continue che gestiscono reparti interni di lavorazione del vetro.

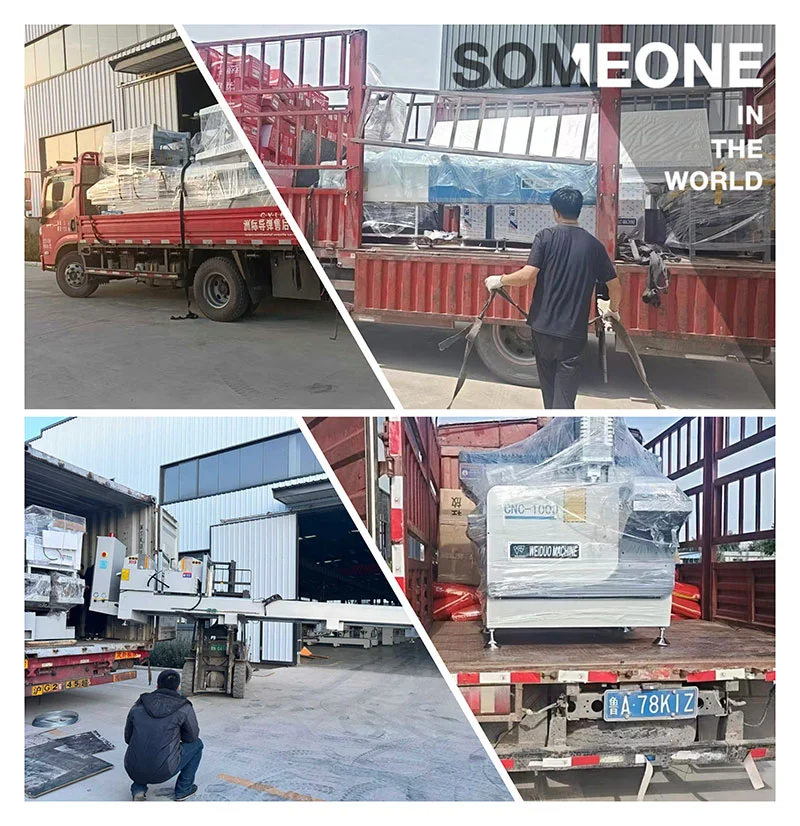

Imballaggio e spedizione

ILMacchina per piegare distanziatori in alluminio CNC per vetro isolanteviene spedito in una cassa di legno standard per l'esportazione con rinforzi interni e avvolgimento resistente all'umidità. Le dimensioni della cassa si basano sull'ingombro della macchina di 10.500×1.300×1.950 mm, con spazio aggiuntivo per scatole di accessori contenenti taglierine di ricambio, sigilli e documentazione stampata. Prima della spedizione vengono forniti un video di ispezione pre-imbarco e un rapporto di prova dei macchinari. I termini di consegna standard sono FOB Qingdao o Jinan, con tempi di consegna tipici di circa 30 giorni lavorativi dalla conferma dell'ordine. Le opzioni di trasporto possono essere selezionate in base al porto di destinazione e ai requisiti di consegna locale.

Domande frequenti

Q1: sei una fabbrica o una società commerciale?

R: Lebulang Machine gestisce il proprio impianto di produzione a Jinan, in Cina, dove dal 1996 vengono prodotte apparecchiature per la lavorazione del vetro e delle finestre. Ricerca e sviluppo, produzione e vendite sono gestite all'interno della stessa organizzazione.

Q2: Supportate la personalizzazione?

R: Le funzioni della macchina, i parametri di lavorazione e le modalità di marcatura possono essere adattati ai requisiti di produzione del cliente in base ad accordi OEM o ODM.

Q3: qual è il tempo di consegna?

R: Le macchine standard vengono spedite entro 30 giorni lavorativi. Le configurazioni personalizzate possono prolungare i tempi di consegna. Sono disponibili diverse opzioni di trasporto a seconda della destinazione.

Q4: Che dire della garanzia e della durata?

R: La garanzia copre la macchina completa per due anni e le parti soggette ad usura per un anno. La struttura della macchina è progettata per cicli di lavoro industriali e il produttore mantiene una fornitura a lungo termine di componenti sostitutivi.

Q5: Come mantenere la macchina?

R: Con la macchina viene fornito un manuale operativo con elenchi di controllo della manutenzione giornaliera, mensile e annuale. Il supporto tecnico remoto è disponibile per la risoluzione dei problemi e domande sulla manutenzione dopo l'installazione.
