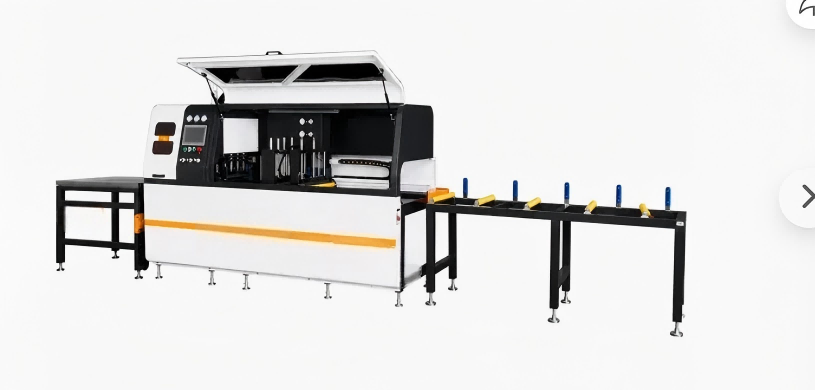

Sega circolare CNC ad alta precisione per profili in alluminio industriali

Specifiche tecniche

Come funziona la sega

ILSega Circolare CNC per Profili in Alluminio Industrialifunziona con un asse di avanzamento servoazionato che posiziona il profilo sotto la lama della sega in base alla lunghezza immessa sul touchscreen. L'operatore carica l'estrusione di alluminio sulla rulliera di ingresso, seleziona il programma di taglio dalla memoria o inserisce nuove dimensioni e avvia il ciclo. Le morse pneumatiche si impegnano sia in direzione verticale che orizzontale per trattenere il profilo contro le battute di riferimento. La testa della sega, dotata di cilindro smorzatore gas-liquido, scende attraverso il materiale con una velocità di avanzamento controllata per produrre un taglio quadrato e senza bave. Uno spruzzo di fluido da taglio atomizzato raffredda la lama e il pezzo durante il taglio. Dopo che la lama si è ritratta, i morsetti si rilasciano e il servoavanzamento fa avanzare il profilo alla posizione di taglio successiva. La configurazione standard taglia a 90° e ±45°. Con il modulo angolare CNC opzionale, la testa della sega ruota a qualsiasi angolo compreso tra 22,5° e 157,5° sotto il controllo del programma.

Caratteristiche principali

Precisione di taglio di ±0,1 mm – L'avanzamento servocontrollato garantisce una ripetibilità eccezionale.

Ciclo completamente automatico: caricamento, bloccaggio, taglio e scarico automatici integrati.

Telaio per impieghi gravosi: la struttura in acciaio saldato per alleviare le sollecitazioni riduce le vibrazioni e prolunga la durata della lama.

Taglio senza bave: la velocità della lama ottimizzata e il sistema di raffreddamento a nebbia riducono al minimo la post-elaborazione.

Taglio ad angolo flessibile – Standard 45° / 90°; angoli personalizzati disponibili su richiesta.

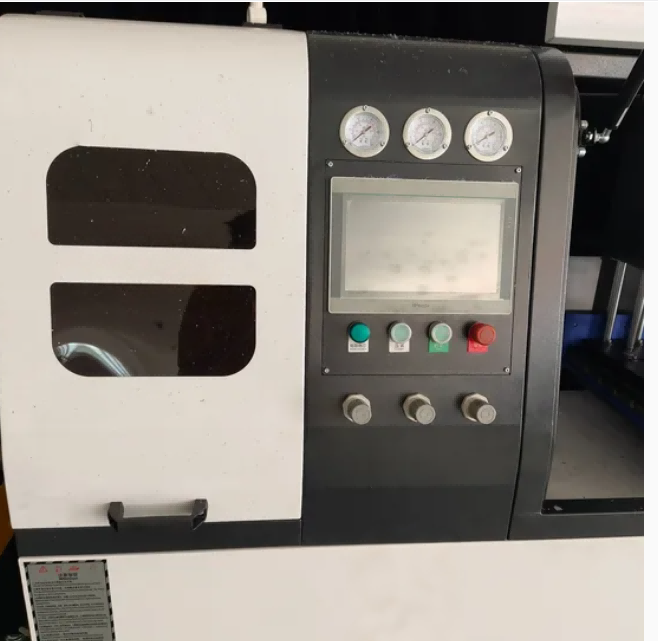

Interfaccia CNC intuitiva: HMI touchscreen intuitivo per una configurazione rapida e una formazione minima.

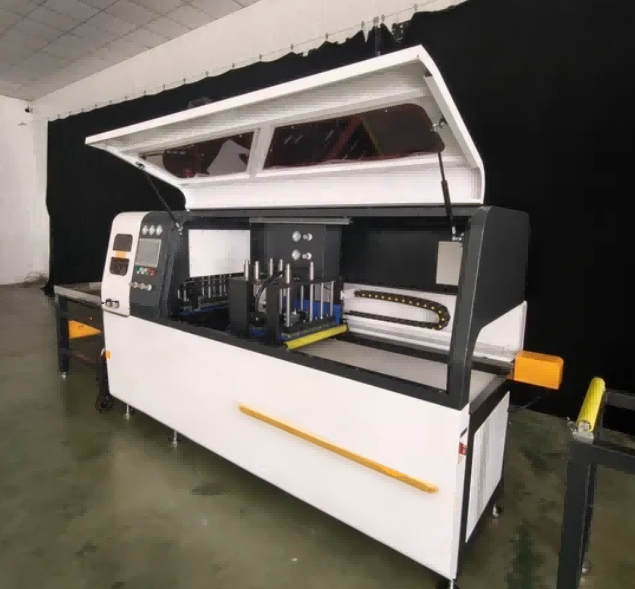

La sicurezza prima di tutto – Protezione completamente chiusa con interblocchi di sicurezza e armadio elettrico conforme CE

Scenari applicativi

Profili per porte e finestre in alluminio

Sistemi per facciate continue e facciate

Taglio del telaio del pannello solare

Estrusioni industriali di alluminio

Parti in alluminio per il trasporto ferroviario e per il settore automobilistico

Profili per mobili e dissipatori di calore

Sega Circolare CNC per Profili in Alluminio Industriale. Moduli di Aggiornamento Opzionali

1. Struttura di taglio a coda zero (coda residua ≤5 mm, elevato utilizzo del materiale)
2. Linea di rulliere di carico e scarico automatico per profili lunghi 6 metri
3. Modulo di taglio ad angolo arbitrario CNC (22,5°--157,5°)
4. Aspiratore di polvere per stoccaggio trucioli di grande capacità
5. Modulo di diagnosi online remota e statistica dei dati IoT
6. Dispositivo di bloccaggio sincrono multipezzo in bundle
7. Corsa di alimentazione estesa personalizzata fino a 12.000 mm

Processo di lavoro

Caricamento automatico: i profili vengono caricati tramite trasportatore a rulli o caricatore automatico.

Posizionamento di precisione – L'alimentazione servoassistita garantisce la lunghezza di taglio esatta.

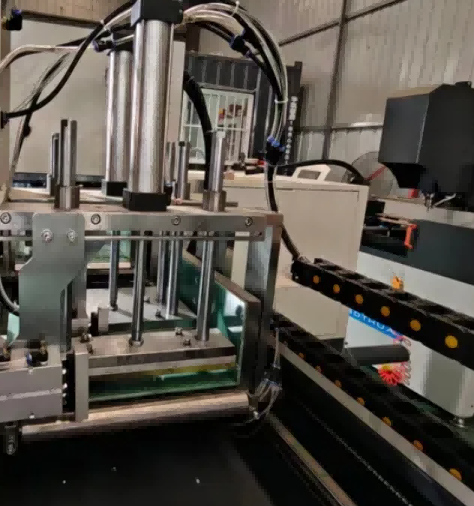

Bloccaggio sicuro – I morsetti pneumatici/idraulici tengono saldamente i profili.

Taglio ad alta velocità: la testa della sega controllata da CNC esegue tagli puliti e precisi.

Rimozione trucioli e raffreddamento: il raffreddamento integrato e il trasportatore trucioli mantengono pulita l'area di lavoro

Domande frequenti

Quali profili può tagliare questa sega CNC?

R: È progettato per profili in alluminio industriali, comprese sezioni di finestre/porte, facciate continue e telai solari. Sono disponibili soluzioni personalizzate per estrusioni più grandi.

Q2: la macchina è completamente automatica?

R: Sì. Supporta l'alimentazione, il bloccaggio, il taglio e lo scarico automatici, richiedendo un solo operatore.

Q3: È possibile tagliare con angoli diversi da 90°?

R: Sì. I modelli standard supportano 45° e 90°; su richiesta è disponibile il taglio ad angolo personalizzato.

Q4: Qual è la precisione di taglio?

R: La precisione di alimentazione è di ±0,1 mm, garantendo un'elevata ripetibilità per la produzione di massa.
