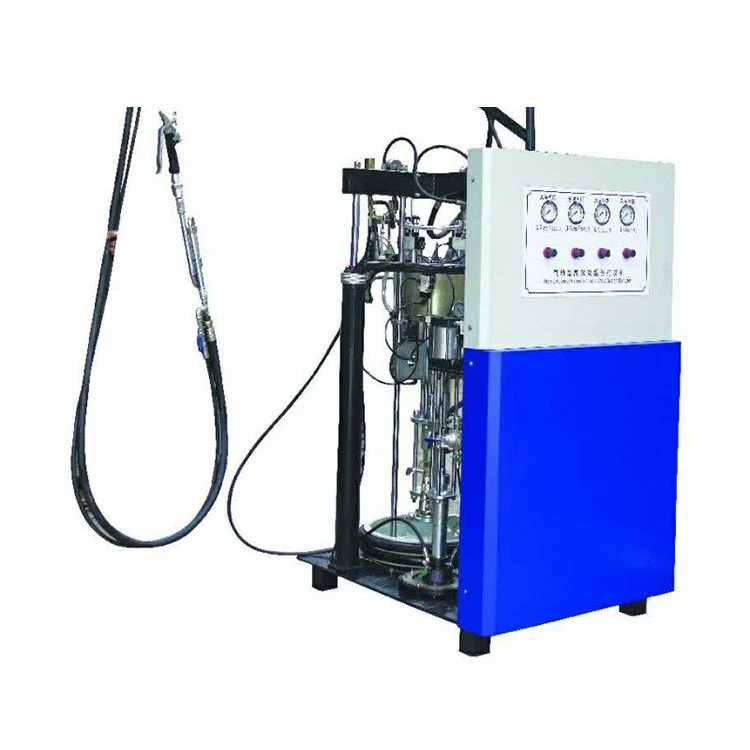

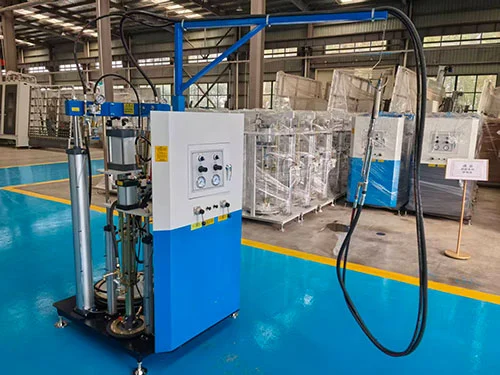

Applicatore di sigillante bicomponente per vetro isolante

Caratteristiche principali

• Funzionamento completamente pneumatico:ILApplicatore di sigillante bicomponente per vetro isolantefunziona interamente con aria compressa. Non è richiesto alcun collegamento elettrico, il che lo rende pratico per l'uso nei cantieri edili, nelle officine temporanee o in luoghi in cui non è disponibile una fornitura elettrica stabile.
• Dosaggio e miscelazione:Una pompa dosatrice idraulica, azionata da motori pneumatici con diametro di 250 mm per il componente A e 80 mm per il componente B, eroga i due flussi di sigillante con un rapporto prestabilito regolabile tra 7:1 e 14:1. Un tubo di miscelazione statico combina quindi i materiali prima dell'erogazione.
• Design della valvola e della guarnizione:La pompa del materiale di base, la pompa dell'agente indurente e le porte della valvola della pompa proporzionale sono realizzate con una lega speciale selezionata per resistere all'abrasione del sigillante e agli attacchi chimici. Il produttore dichiara perdite pari a zero sotto la pressione di esercizio se sottoposto a corretta manutenzione.
• Doppia filtrazione sulla linea del catalizzatore:Nel circuito idraulico del catalizzatore sono installati due gruppi filtranti. Rimuovono le particelle prima che il componente raggiunga la pompa dosatrice, contribuendo a mantenere una qualità di miscelazione costante e riducendo la possibilità di intasamento degli ugelli.
• Alimentazione e consumo d'aria:La macchina richiede un'alimentazione di aria compressa compresa tra 0,5 e 0,8 MPa, con un consumo massimo di aria di 0,8 m³/min a pieno carico. È inclusa un'unità standard di preparazione dell'aria con filtro, regolatore e lubrificatore.

Principio di funzionamento

ILApplicatore di sigillante bicomponente per vetro isolantefunziona secondo il principio di azionamento della pompa pneumatica. L'aria compressa entra nella sezione del motore pneumatico, che aziona due pompe a pistoni alternative indipendenti, una per il componente sigillante di base (A) e una per l'agente indurente (B). Ciascuna pompa aspira il materiale dal rispettivo fusto da 55 galloni attraverso un tubo di aspirazione. I pistoni spingono i due componenti con un rapporto meccanicamente collegato stabilito dai relativi diametri dei motori delle pompe A e B (250 mm e 80 mm). Dopo aver attraversato i singoli filtri, i materiali raggiungono la pompa dosatrice, che mantiene il rapporto impostato e li immette in un tubo di miscelazione statico. L'operatore controlla la pistola erogatrice e il sigillante miscelato esce dall'ugello pronto per l'applicazione sul bordo del vetro isolante. L'azionamento pneumatico funziona solo quando viene tirato il grilletto della pistola erogatrice, il che significa che la pompa si ferma quando non viene utilizzata senza alcun segnale di controllo elettrico.

Specifiche tecniche

Componenti chiave

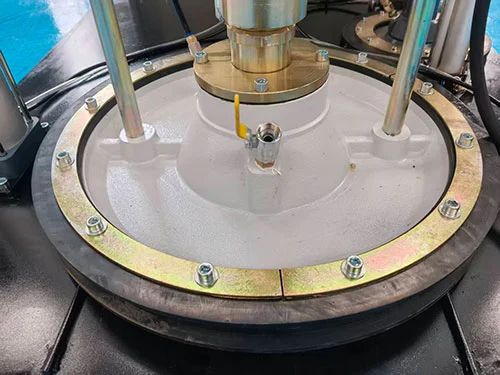

• Pompa componente A (sigillante di base):Un motore pneumatico da 250 mm di diametro aziona la pompa a pistone che aspira il sigillante di base dal fusto da 55 galloni. Il rapporto di pressione della pompa è 50:1, traducendo una pressione dell'aria di 0,6 MPa in una pressione di estrusione massima di circa 30 MPa.
• Pompa componente B (indurente):Un motore pneumatico da 80 mm di diametro aziona una pompa di cilindrata più piccola adattata al volume di agente indurente richiesto dal rapporto impostato. Il collegamento meccanico tra i motori A e B fissa il campo di proporzione da 7:1 a 14:1.
• Pompa proporzionale e blocco valvole:Le sedi e le guarnizioni delle valvole in lega resistono alla natura abrasiva dei composti sigillanti riempiti. Il blocco valvole è progettato per essere smontato per la pulizia e la sostituzione della guarnizione durante la manutenzione programmata.
• Unità di filtrazione del catalizzatore:Due filtri in linea con elementi sostituibili intrappolano le particelle a monte della pompa dosatrice. La dimensione della maglia del filtro può essere selezionata in base alle raccomandazioni del produttore del sigillante.
• Tubo di miscelazione statico:Un miscelatore statico monouso o lavabile collegato all'uscita della pistola erogatrice. Gli elementi elicoidali interni piegano insieme i due flussi di sigillante mentre il materiale viene estruso, completando il processo di miscelazione immediatamente prima dell'applicazione.
• Pistola erogatrice:Una pistola pneumatica con impugnatura ergonomica. Tirando il grilletto si attiva il ciclo della pompa; rilasciandolo si interrompe il flusso del materiale. Un blocco di sicurezza impedisce lo scarico accidentale.

Applicazioni

QuestoApplicatore di sigillante bicomponente per vetro isolanteviene utilizzato negli impianti di produzione di vetro isolante per la sigillatura dei bordi di unità a doppio e triplo vetro. Applica sigillanti bicomponenti a base polisolfuro o poliuretanica sul perimetro del distanziatore dei telai delle vetrate assemblate. Il design pneumatico supporta anche i lavori di vetratura in loco per facciate continue e installazioni di vetro strutturale dove l'alimentazione elettrica potrebbe essere inaffidabile. Gli utenti tipici includono produttori di vetro isolante, impianti di lavorazione del vetro che servono l'industria di porte e finestre e appaltatori di installazione di facciate che necessitano di apparecchiature mobili per l'applicazione di sigillanti.

Domande frequenti

Q1: questa macchina richiede energia elettrica?

R: Non è necessario alcun collegamento elettrico. La macchina funziona interamente con aria compressa, il che ne consente l'utilizzo nei cantieri, nelle officine mobili o in ambienti produttivi dove non è pratico il collegamento di linee elettriche alla stazione di incollaggio.

Q2: Come garantisce un rapporto di miscelazione accurato?

R: IlApplicatore di sigillante bicomponente per vetro isolanteutilizza pompe A e B collegate meccanicamente con un rapporto di diametro fisso. La pompa dosatrice mantiene il rapporto impostato attraverso il blocco valvola e il rapporto può essere regolato nell'intervallo compreso tra 7:1 e 14:1 dall'operatore secondo le specifiche del produttore del sigillante.

Q3: Quale manutenzione è richiesta?

R: Le due unità di filtraggio sul circuito dell'agente indurente devono essere ispezionate e gli elementi filtranti sostituiti secondo un programma basato sull'utilizzo del sigillante e sui livelli di contaminazione. Il blocco valvole e le guarnizioni della pompa necessitano di controlli periodici per verificarne l'usura, in particolare quando si utilizzano formulazioni di sigillanti abrasive. Con la macchina viene fornito un manuale di manutenzione.

Q4: Può gestire la produzione in grandi lotti?

R: Sì. Con una produzione da 4 a 10 litri al minuto e un'alimentazione standard a tamburo da 55 galloni, la macchina è progettata per la produzione continua su linee di vetro isolante. Il sistema di alimentazione dei fusti può essere riempito senza interrompere la produzione se viene utilizzata una pompa di trasferimento fusti ausiliaria.

Q5: Qual è la quantità minima dell'ordine e il tempo di consegna?

R: È possibile ordinare una singola unità. Le macchine standard vengono generalmente spedite entro 15-30 giorni lavorativi. Configurazioni personalizzate, inclusi rapporti di miscelazione o dimensioni di fusti specifici, possono prolungare i tempi di consegna.

Q6: Fornite supporto post-vendita?

R: Il supporto tecnico è disponibile in remoto, inclusa la guida video per l'installazione e la risoluzione dei problemi. Una garanzia di un anno si applica ai principali componenti pneumatici. Parti di ricambio come guarnizioni, filtri e tubi di miscelazione statici possono essere ordinati e spediti dal magazzino.
