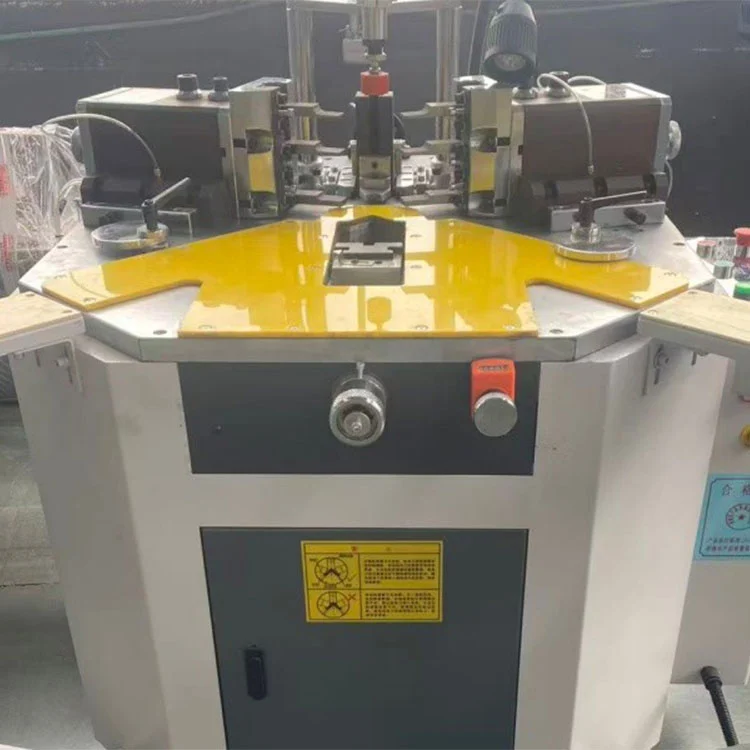

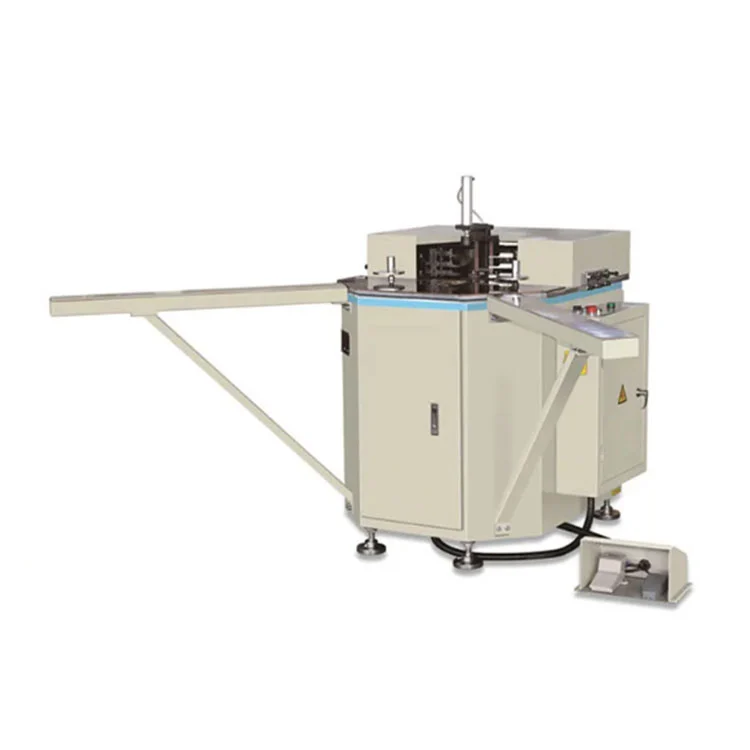

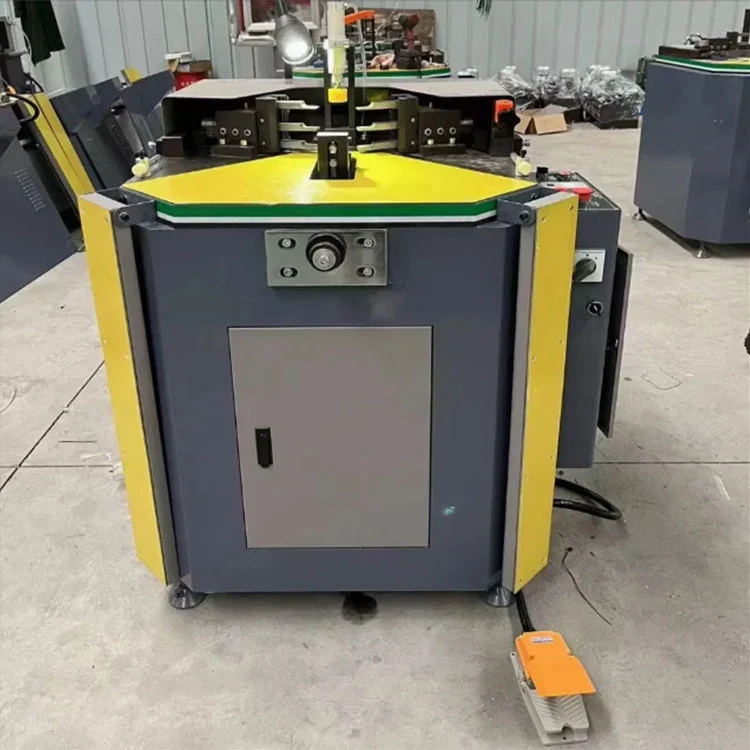

Combinatrice angolare per porta finestra in alluminio a due teste da 100 mm * 3500 mm
La combinatrice angolare per porte e finestre in alluminio a due teste del marchio Lebulang da 100 mm*3500 mm (detta anche aggraffatrice per angoli a doppia testa) è un'unità idraulica semiautomatica progettata per l'aggraffatura di angoli a 90° di profili in alluminio nella produzione di finestre e porte. Rifinisce due angoli in un ciclo, supporta una larghezza del profilo fino a 100 mm e una lunghezza massima del telaio di 3500 mm, ideale per la produzione in lotti medio-grandi di telai in alluminio ad alta resistenza. La nostra fabbrica è in Cina.
Progettata per la piegatura di angoli a 90° di serramenti in alluminio, questa unità idraulica a doppia testa completa due angoli in un unico ciclo. La capacità della larghezza del profilo raggiunge i 100 mm e la lunghezza massima del telaio è di 3500 mm. La dimensione minima del telaio è 450 × 450 mm, coprendo sia assemblaggi standard che moderatamente sovradimensionati.
Il sistema idraulico eroga una pressione nominale compresa tra 15 e 18 MPa, producendo una forza di crimpatura costante per giunzioni angolari strette e prive di spazi. Due teste funzionano simultaneamente, il che riduce il tempo di ciclo rispetto alle alternative a testa singola. I morsetti pneumatici si innestano prima che inizi la crimpatura, applicando una pretensione che mantiene il profilo in posizione e aiuta a prevenire la distorsione durante il processo di giunzione.
Le regolazioni del posizionamento e degli utensili sono meccaniche. I blocchi di posizionamento interno ed esterno si spostano verticalmente e i coltelli di crimpatura possono essere riposizionati dalla parte anteriore a quella posteriore e da sinistra a destra. Questa gamma di movimento consente alla macchina di adattarsi a diverse sezioni trasversali del profilo senza richiedere attrezzature dedicate per ciascuna forma. Le guide lineari trasportano i gruppi mobili, mantenendo la precisione degli angoli entro ±0,1 mm e l'errore di cucitura inferiore a 0,15 mm.
L'unità funziona con un'alimentazione trifase da 380 V e assorbe 1,5 kW di potenza. Un serbatoio dell'olio idraulico da 20 litri supporta il circuito di crimpatura e la pressione dell'aria di lavoro rimane compresa tra 0,5 e 0,8 MPa. Gli usi tipici includono infissi a battente, scorrevoli e a taglio termico, assemblaggio di pannelli di porte in alluminio e giunzione di montanti o traversi a 90° nella fabbricazione di facciate continue. L'ingombro della macchina misura 1200×1100×1300 mm.
Lebulang Machine, che da quasi 30 anni produce apparecchiature per la lavorazione di profili di alluminio nel suo stabilimento in Cina, fornisce questa combinatrice angolare con certificazione CE. Sono disponibili configurazioni OEM personalizzate e l'attrezzatura viene fornita direttamente dalla fabbrica. Il design è pensato per una manutenzione quotidiana semplice e la guida all'installazione remota è inclusa senza costi aggiuntivi.
Combinatrice angolare per porta finestra in alluminio a due teste da 100 mm * 3500 mm
- Crimpatura simultanea a due testeCompletamento one-shot didue angoli a 90°; Efficienza 2× rispetto alle macchine a testa singola, perfette per la produzione di massa.
- ✅ Grande capacità 100 mm × 3500 mmLarghezza massima del profilo100 mm, lunghezza massima del frame3500 mm; dimensione minima del telaio450×450mm, si adatta a telai in alluminio standard e sovradimensionati.
- ✅ Sistema idraulico per carichi pesantiPressione nominale15-18MPa, l'elevata forza di crimpatura garantisce collegamenti angolari rigidi e senza spazi.

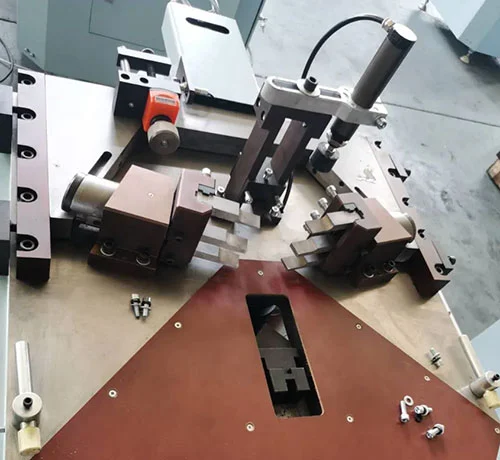

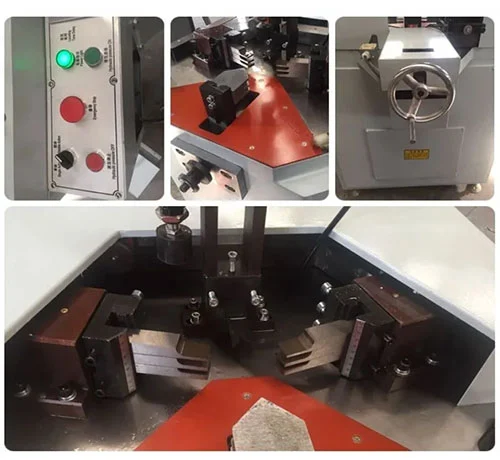

- ✅ Posizionamento regolabile di precisioneBlocchi di posizionamento interni/esternisu/giù regolabile; coltelli per crimpareanteriore/posteriore, sinistra/destra regolabileper varie sezioni del profilo.
- ✅ Bloccaggio e pretensione pneumaticiIl bloccaggio automatico con pretensione impedisce la deformazione del profilo; garantisce angoli accurati di 90° e cuciture strette.
- ✅ Guide lineari ad alta precisioneMovimento fluido e stabile; precisione della combinazione d'angolo±0,1 mm, precisione diagonale costante.
Combinatrice angolare per porte finestre in alluminio a due teste da 100 mm * 3500 mm, campioni funzionanti di combinatrice angolare per porte finestre in alluminio per porte finestre in alluminio
Specifiche tecniche
| Voltaggio | 380 V/50 Hz |
| Energia | 1,5KW |
| Capacità del serbatoio dell'olio | 20 litri |
| Larghezza del profilo | 90 mm |
| Pressione dell'olio nominale | 15 MPa |
| Pressione atmosferica | 0,5-0,8 MPa |
| Errore di cucitura | <0,15 mm |
| Dimensione | 1200x1100x1300 mm |
Scenari applicativi
Produzione di finestre in alluminio
Aggraffatura angolare per serramenti a battente, scorrevole e a taglio termico.
Produzione porte in alluminio
Montaggio ingresso, balcone e telaio porta in alluminio ignifugo.
Profili per facciate continue e facciate
Combinazione di montanti, traversi e pannelli esterni con angolo a 90°.
Fabbriche medie e grandi
Conveniente per la produzione di massa con elevate esigenze di produzione.
Domande frequenti
D: Le attrezzature di Zhonglin CNC possono soddisfare esigenze diverse (ad esempio, telai di porte/finestre e profili per facciate continue in alluminio)?
R: Sì. Offriamo porte/finestre intelligenti, facciate continue in alluminio/attrezzature industriali in alluminio e soluzioni personalizzate. La workstation G20/G50 gestisce l'intero processo di porte/finestre; La sega ZLSJ-HCNC taglia profili per facciate continue (45°-135°). Abbiniamo le attrezzature al vostro processo.
D: Preoccupato per operazioni complesse e che necessitano di molti lavoratori qualificati dopo l'acquisto? Qual è la soluzione di Jinan?
R: il nostro produttore abbassa le soglie attraverso la progettazione e il servizio. L'apparecchiatura ha un "funzionamento infallibile" (identità automatica dei dati, nessuna programmazione complessa). Forniamo formazione gratuita, guida all'installazione e assistenza remota per ridurre la dipendenza da lavoratori qualificati.
D: Che ne dici della precisione e della stabilità di lavorazione della tua attrezzatura (fondamentale per la qualità e l'efficienza dei nostri prodotti)?
R: Seguiamo "Precisione, Affidabilità, Professionalità". Hardware: oltre 100 macchine di fascia alta (ad es. centri di lavoro) e componenti principali delle migliori marche (HIWIN, Schnider); alcune apparecchiature hanno un posizionamento ripetuto di ± 0,02 mm, un taglio di ± 0,1 mm, una precisione di fresatura di ± 0,05 mm. Processi: utensili diamantati, servosistemi, strutture di fusione e regolazione automatica della potenza del laser. Tutti evitano rilavorazioni, garantiscono una qualità stabile e aumentano l'efficienza.
