Macchina per crimpare angoli a quattro teste CNC

Caratteristiche principali

• Crimpatura simultanea a quattro teste:ILMacchina per crimpare angoli a quattro teste CNCcompleta tutti e quattro gli angoli di un telaio in un ciclo di pressatura. Ciò riduce i tempi di movimentazione rispetto alle alternative a testa singola o doppia, dove il telaio deve essere riposizionato e serrato nuovamente per ogni coppia di angoli.
• Posizionamento servo CNC:Ciascuna testa di crimpatura è posizionata da un servomotore che aziona una vite a ricircolo di sfere. L'operatore seleziona la dimensione del telaio sul touchscreen e le teste si spostano automaticamente nelle posizioni richieste. Lo stesso sistema memorizza più ricette di frame. La precisione del posizionamento ripetuto è specificata a ±0,1 mm, con errore diagonale tipicamente entro 1 mm ed errore di cucitura inferiore a 0,15 mm con profili adeguatamente preparati.
• Intervallo di dimensioni del telaio:La macchina gestisce telai da 550 × 550 mm fino a 1800 mm di altezza e 3000 mm di larghezza, coprendo la maggior parte delle dimensioni di serramenti e porte in alluminio presenti nella produzione residenziale e commerciale.
• Sistema di crimpatura idraulica:Ciascuna testa è azionata da un cilindro idraulico con una pressione nominale dell'olio di 15 MPa e una forza di crimpatura totale di 48 kN. Il circuito idraulico utilizza una sequenza alta-bassa pressione a due stadi: la corsa di avvicinamento rapido riduce il tempo del ciclo, mentre il mantenimento dell'alta pressione alla fine della corsa garantisce una connessione angolare stretta.
• Morse mobili pneumatiche:Le unità di bloccaggio si muovono in avanti automaticamente per il caricamento del telaio e si ritraggono dopo la crimpatura per lo scarico. La forza di bloccaggio viene applicata da due direzioni per mantenere il profilo in posizione e ridurre il rischio di deformazione durante la corsa di pressatura.

Specifiche tecniche

Come funziona

ILMacchina per crimpare angoli a quattro teste CNCfunziona in una sequenza che inizia con l'immissione della dimensione del telaio sul touchscreen. Le quattro teste di crimpatura, ciascuna montata su assi con viti a ricircolo di sfere servoazionate, si spostano automaticamente nelle posizioni programmate. L'operatore posiziona i profili di alluminio tagliati e preparati nei dispositivi di bloccaggio. I morsetti pneumatici si inseriscono per mantenere i profili in posizione, esercitando pressione sia dalla direzione verticale che da quella orizzontale. Una volta bloccato, il circuito idraulico si attiva in due fasi: un avanzamento rapido a bassa pressione sposta gli strumenti di crimpatura in contatto con gli angoli del profilo e una tenuta ad alta pressione applica l'intera forza di crimpatura di 48 kN per completare la giunzione dell'angolo. Trascorso il tempo di attesa, i morsetti si rilasciano, gli strumenti di crimpatura si ritraggono e il telaio finito può essere rimosso. Tutti e quattro gli angoli vengono completati in un ciclo, quindi non è necessario riposizionare il telaio.

Componenti chiave

• Servomotori e viti a ricircolo di sfere:Ciascuna delle quattro teste è posizionata in modo indipendente da un servomotore AC accoppiato ad una vite a ricircolo di sfere di precisione. Questa disposizione fornisce una ripetibilità di ±0,1 mm e consente di riposizionare le teste per diverse dimensioni del telaio senza regolazione manuale.
• Centralina idraulica:Un serbatoio da 60 litri fornisce olio a quattro cilindri idraulici attraverso un collettore con valvole di controllo della pressione. La sequenza del bistadio alta-bassa pressione è gestita dal PLC tramite elettrovalvole.

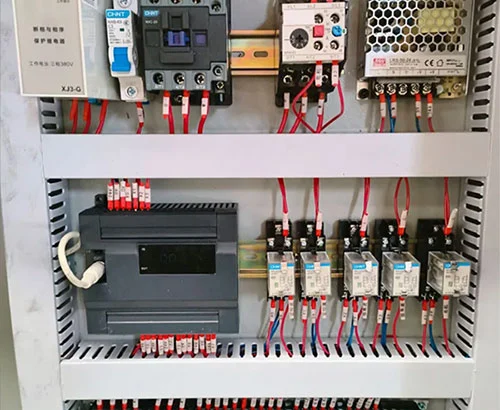

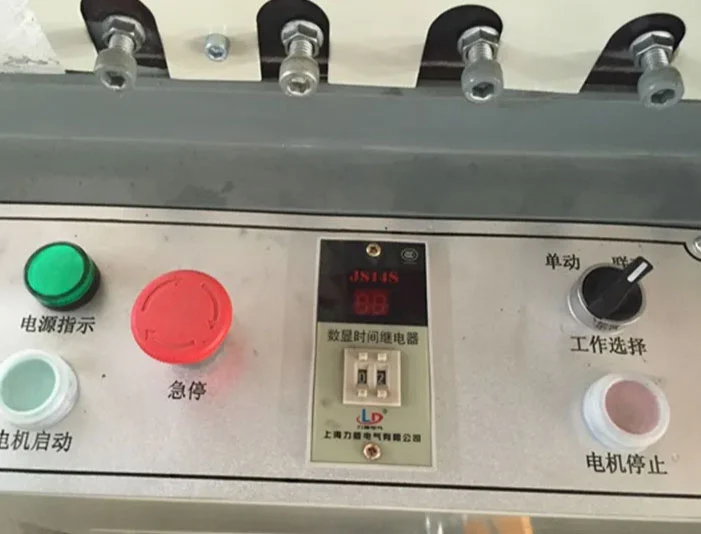

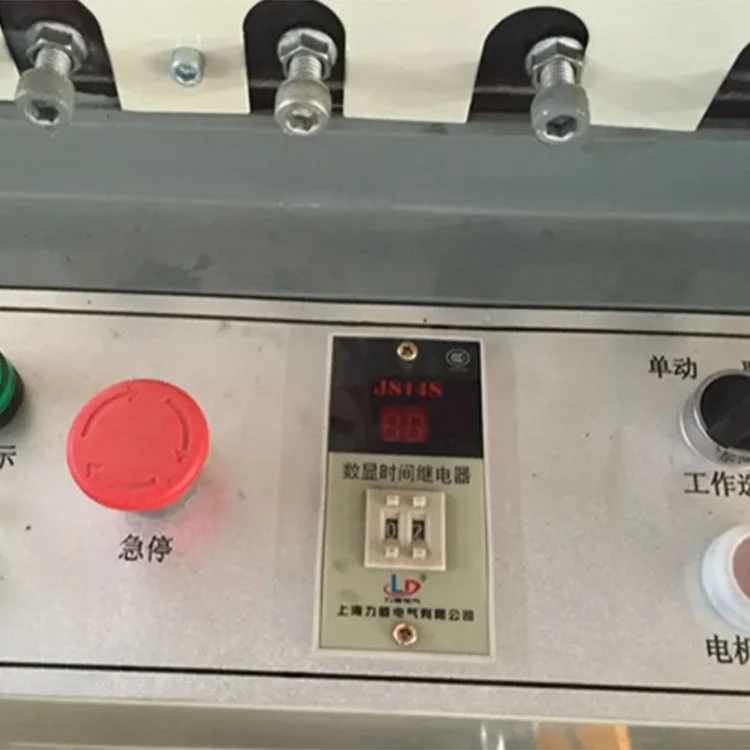

• Touchscreen e PLC:Il touchscreen industriale visualizza le impostazioni delle dimensioni del telaio, i programmi memorizzati, i contatori di produzione e i messaggi di allarme. Le ricette dei parametri per le dimensioni dei telai comunemente prodotti possono essere salvate e richiamate.

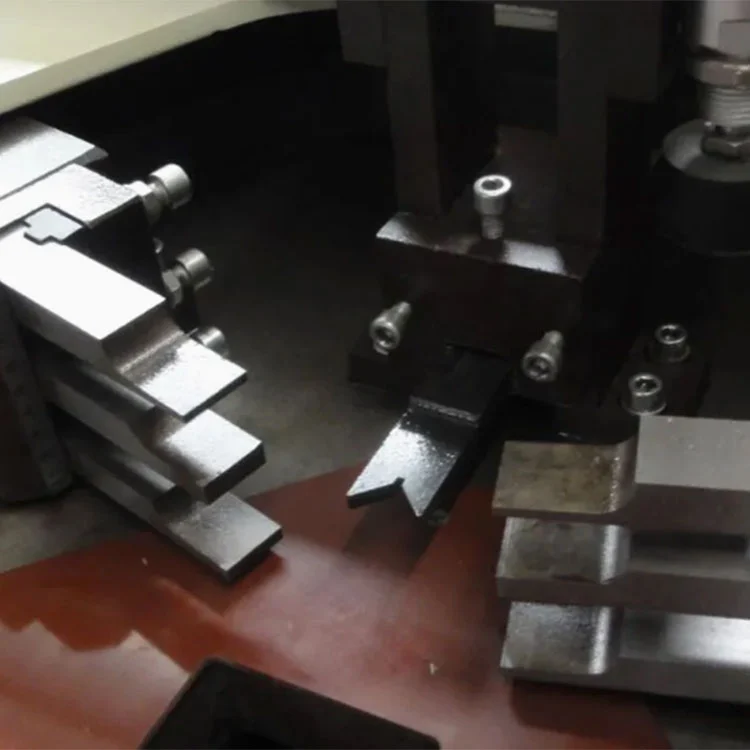

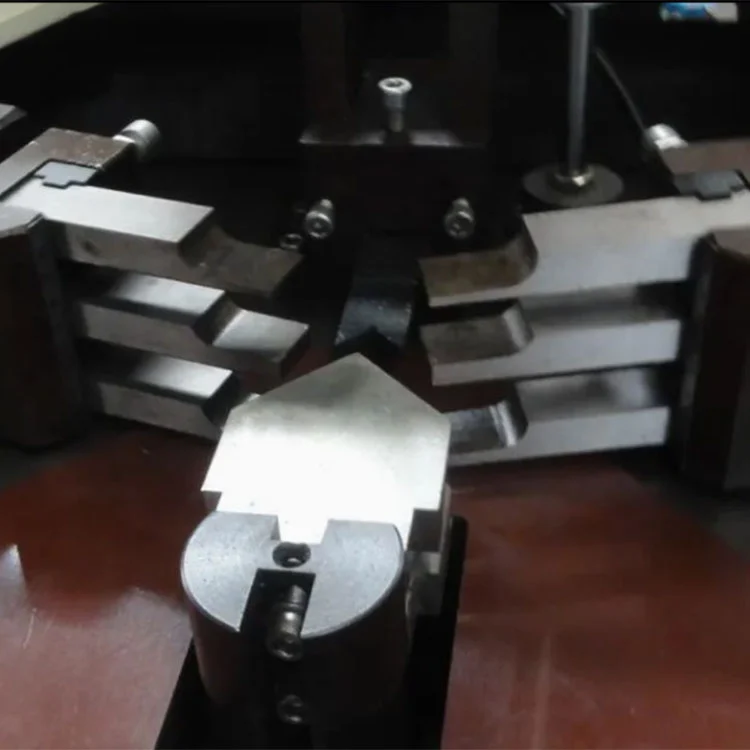

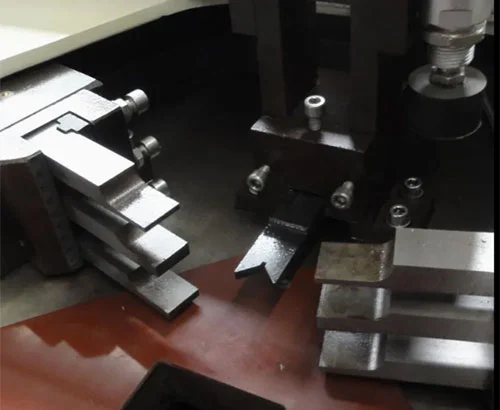

• Strumenti di crimpatura:I coltelli di crimpatura in acciaio temprato sono lavorati per adattarsi alla geometria del profilo. I set di utensili possono essere sostituiti con diverse sezioni trasversali del profilo. I coltelli sono regolabili in profondità e allineamento.

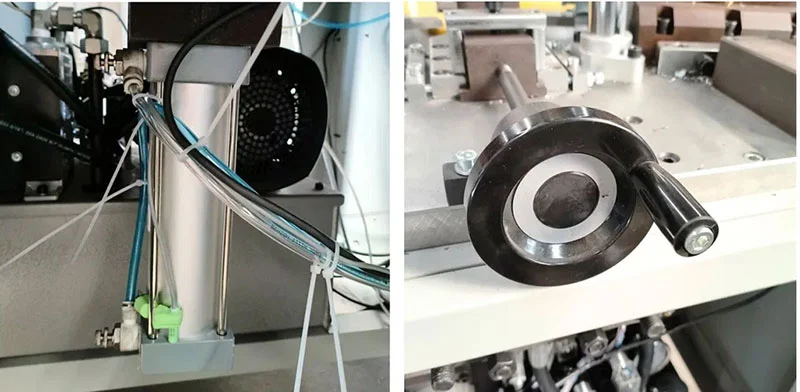

• Sistema di bloccaggio pneumatico:I morsetti si muovono in avanti e si ritraggono su guide lineari. La forza di bloccaggio è fornita da cilindri pneumatici con pressione regolata a 0,5–0,8 MPa. Il design di bloccaggio a doppia direzione applica la forza da due lati per stabilizzare il profilo durante la crimpatura.
• Telaio della macchina:Una struttura in acciaio saldato sostiene le quattro teste mobili e il piano di lavoro centrale fisso. Il telaio è progettato per resistere alle forze di reazione generate durante la crimpatura e mantenere l'allineamento della testa nel tempo.

Scenari applicativi

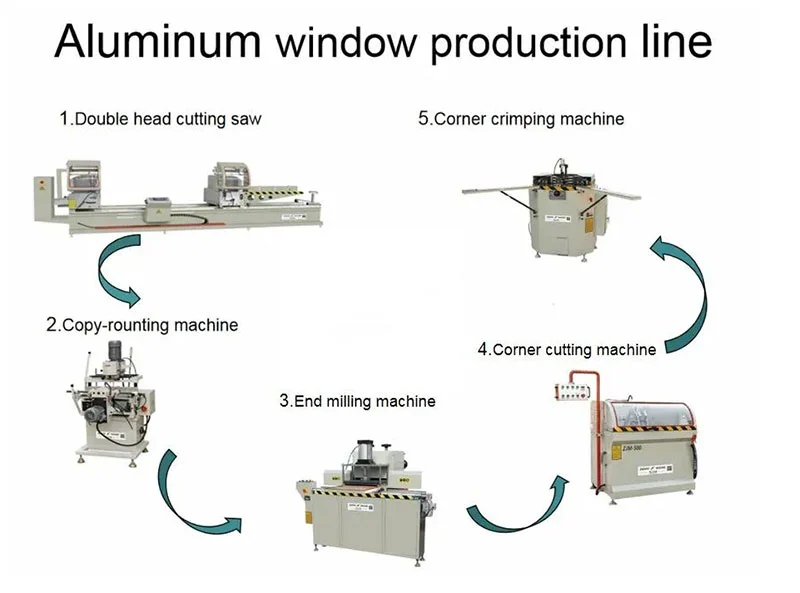

Produzione di finestre in alluminio

Crimpatura di infissi coibentati a battente, scorrevoli e a taglio termico.

Produzione porte in alluminio

Montaggio ad angolo di porte d'ingresso, porte balcone, porte in alluminio tagliafuoco e telai di porte interne in alluminio.

Profili per facciate continue e per edifici

Aggraffatura di angoli a 90° di montanti, traversi e profili di facciata in alluminio.

Produzione in grandi volumi

Utilizzato in fabbriche di porte e finestre in alluminio di medie e grandi dimensioni, dove il completamento dei quattro angoli in un ciclo riduce il tempo di lavorazione per telaio e supporta una maggiore produzione giornaliera.

Produttore e garanzia

Shandong Lebulang Precision Machinery Co., Ltd., che opera come Lebulang Machine, produce apparecchiature per la lavorazione di finestre e porte in alluminio e PVC presso il suo stabilimento di Jinan dal 1996. L'azienda gestisce internamente ricerca e sviluppo, lavorazione, assemblaggio, test e vendite. ILMacchina per crimpare angoli a quattro teste CNCè costruito secondo questo sistema integrato e fornito direttamente in fabbrica con certificazione CE e ISO 9001. Una garanzia di un anno copre la struttura principale. È incluso il supporto tecnico remoto, inclusa la diagnosi video e la guida operativa. I pezzi di ricambio come coltelli di crimpatura, guarnizioni ed elementi filtranti sono disponibili in magazzino e possono essere ordinati separatamente. L'installazione e la messa in servizio in loco possono essere organizzate a un costo aggiuntivo.

Domande frequenti

Q1: Cosa significa CLM4S?

A: Servo per macchina angolare CNC a 4 teste. Il "4" si riferisce alle quattro teste di crimpatura indipendenti.

Q2: Qual è la dimensione massima del telaio che la macchina può gestire?

R: La configurazione standard gestisce telai fino a 1800 mm di altezza per 3000 mm di larghezza. Dimensioni non standard possono essere discusse al momento dell'ordine.

Q3: La macchina è difficile da utilizzare per i nuovi lavoratori?

R: Il funzionamento avviene tramite un touchscreen con i programmi dei fotogrammi memorizzati. Vengono forniti un manuale in lingua inglese e una formazione video. La maggior parte degli operatori impara la routine quotidiana entro uno o due giorni lavorativi.

Q4: Quali tipi di termini di pagamento e consegna sono disponibili?

R: Il pagamento può essere effettuato tramite T/T o L/C nelle principali valute tra cui USD, EUR e GBP. I termini di consegna standard sono FOB Qingdao o Jinan. Sono accettati anche CFR, CIF ed EXW a seconda della destinazione della spedizione.

Q5: È possibile personalizzare gli utensili di crimpatura per profili specifici?

R: Sì, i coltelli di crimpatura possono essere lavorati per adattarsi alla sezione trasversale del profilo del cliente. Durante il processo di ordinazione è necessario un campione o un disegno del profilo per produrre il set di utensili corretto.
