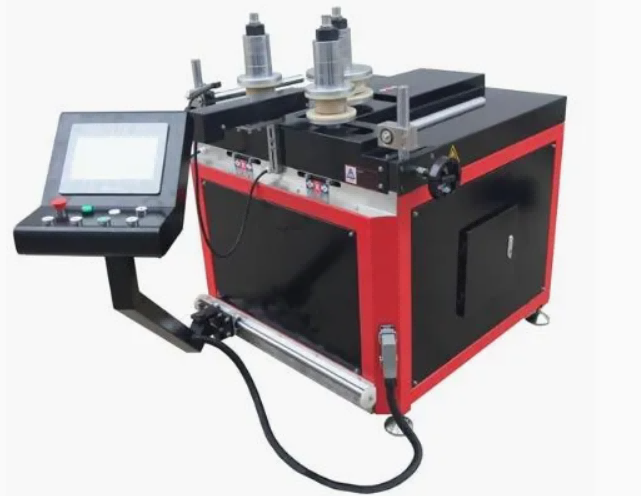

Macchina piegatubi per profili CNC per impieghi gravosi per alluminio e PVC

Questa macchina piegatubi per profili in alluminio e PVC CNC è appositamente progettata per la fabbricazione di profili architettonici, tra cui facciate continue, facciate, finestre ad arco e infissi in PVC. Dotato di un sistema di piegatura sincronizzato a 3 rulli e di un controllo servoassistito, offre curve lisce e prive di distorsioni con una precisione di ±0,5 mm. Compatibile sia con estrusioni di alluminio che con profili in PVC/UPVC, la macchina supporta la piegatura multiraggio in un'unica configurazione, migliorando significativamente l'efficienza produttiva e riducendo gli sprechi di materiale. Certificata CE e completamente personalizzabile, è la soluzione ideale per le moderne applicazioni di piegatura architettonica.

• Compatibilità multimateriale:ILMacchina piegatubi per profili in PVC di alluminio CNCcurva profili in alluminio, PVC, UPVC, taglio termico, acciaio inossidabile e rame. I set di utensili possono essere modificati per adattarsi a diversi gradi di materiale e sezioni trasversali entro la capacità della macchina.
• Posizionamento CNC a 3 assi:I servomotori sugli assi X, Y e Z sono azionati tramite un controller CNC con touchscreen da 10 pollici. La precisione di posizionamento è ±0,02 mm. Gli operatori programmano forme, archi e curve composte multiraggio direttamente sull'interfaccia o importano dati tramite USB.
• Opzioni di spinta idraulica:Sono disponibili tre configurazioni di stazioni idrauliche: 20 tonnellate, 25 tonnellate e 40 tonnellate, selezionate in base al materiale del profilo, allo spessore della parete e al raggio di curvatura richiesti. La pompa idraulica funziona con un rumore ridotto rispetto alle unità industriali standard.
• Gamma di forme di piegatura:La macchina produce combinazioni a forma di C, a U, a S, a cerchio completo, a ellisse, multiraggio e ad archi personalizzati. I nastri di formatura e gli stampi a rulli possono essere personalizzati per adattarsi alla sezione trasversale del profilo per una qualità di piegatura ottimale.

Come funziona

Caricamento del profilo

I profili in alluminio o PVC vengono posizionati nella guida di alimentazione e fissati saldamente per evitare scivolamenti o torsioni durante il processo di piegatura.

2. Piegatura sincronizzata a 3 rulli

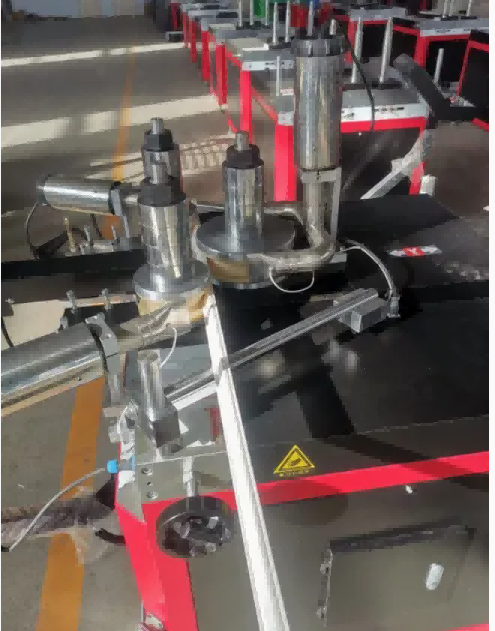

La macchina utilizza tre rulli di precisione:

Rullo superiore: spinge il profilo in avanti

Due rulli laterali: si muovono lungo traiettorie controllate dal CNC per applicare una pressione uniforme

Questo movimento sincronizzato garantisce una formazione costante dell'arco senza danni o deformazioni superficiali.

3. Precisione servoassistita

I servomotori controllano il posizionamento dei rulli in tempo reale, fornendo un feedback accurato e prestazioni di piegatura ripetibili. Il sistema CNC compensa automaticamente il ritorno elastico del materiale.

4. Programmazione multiraggio

Gli operatori possono programmare più raggi di piegatura, segmenti di arco e cerchi completi direttamente dai disegni CAD. La macchina esegue curve complesse senza intervento manuale.

5. Produzione continua

Una volta impostato il programma, la macchina ripete il ciclo di piegatura con elevata costanza, rendendola adatta sia alla produzione di massa che a progetti architettonici personalizzati.

Flusso del processo:

Caricamento profilo → Ingresso programma CNC → Sincronizzazione a 3 rulli → Posizionamento servo → Piegatura multiraggio → Profilo curvo finito

Caratteristiche principali

Sistema di piegatura sincronizzato a 3 rulli per curve morbide e precise

Controllo servoassistito per precisione e ripetibilità in tempo reale

Piegatura multiraggio in un unico setup

Compatibile con profili in alluminio e PVC/UPVC

Importazione di disegni CAD per la programmazione di curve complesse

Compensazione automatica del ritorno elastico

Interfaccia CNC intuitiva

Telaio per carichi pesanti per un funzionamento senza vibrazioni

Certificato CE e personalizzabile

Applicazioni

• Piegatura del profilo della facciata continua

  Cornici curve di facciata architettonica

  Profili per porte e finestre ad arco

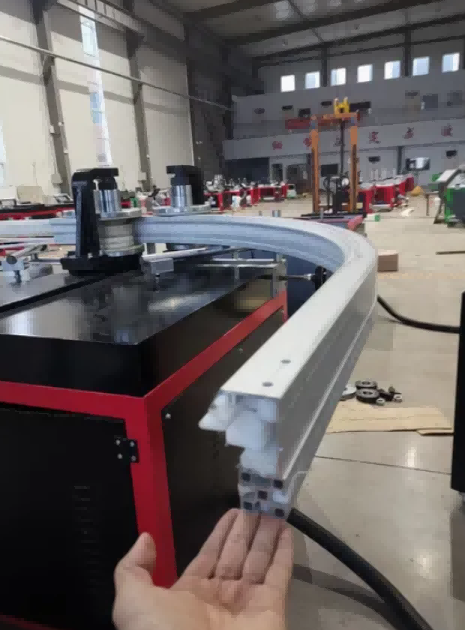

  Piegatura del telaio di finestre e porte in PVC

  Rivestimento in alluminio e piegatura delle finiture

  Profili interni decorativi




Produttore e garanzia

Shandong Lebulang Precision Machinery Co., Ltd., che opera come Lebulang Machine, produce apparecchiature per la lavorazione di alluminio e PVC presso il suo stabilimento di Jinan, in Cina, dal 1996.Macchina piegatubi per profili in PVC di alluminio CNCviene fornito direttamente in fabbrica con certificazione CE e ISO. Una garanzia di un anno copre la struttura principale. Il supporto tecnico remoto, i video di installazione e un manuale in inglese sono forniti senza costi aggiuntivi. L'installazione e la formazione in loco possono essere organizzate separatamente. Sono immagazzinati pezzi di ricambio come stampi a rulli, nastri di formatura e guarnizioni idrauliche. Il colore, il marchio e l'imballaggio della macchina possono essere personalizzati in base agli accordi OEM e ODM.

Domande frequenti

Domande frequenti

1. Quali materiali può piegare questa macchina?

È progettato per estrusioni di alluminio e profili in PVC/UPVC utilizzati in finestre, porte, facciate continue e facciate.

2. Può piegare più raggi in un unico profilo?

SÌ. Il sistema CNC supporta la piegatura ad arco multiraggio e segmentato all'interno di un unico programma.

3. La macchina è adatta alla produzione su larga scala?

Assolutamente. Una volta programmata, la macchina ripete i cicli di piegatura con elevata uniformità e intervento minimo dell'operatore.

4. Supporta l'importazione di file CAD?

SÌ. Curve complesse e segmenti di arco possono essere importati direttamente dai disegni CAD per un'esecuzione precisa.

5. La macchina può essere personalizzata?

SÌ. Offriamo la personalizzazione OEM/ODM per dimensioni del profilo, capacità di piegatura e sistemi di controllo.

Perché scegliere questa macchina

Piegatura di precisione: precisione di ±0,5 mm per gli standard architettonici

Efficienza – La piegatura a raggio multiplo in un’unica configurazione riduce la manodopera e i tempi di ciclo

Versatilità – Una macchina per profili in alluminio e PVC

Affidabilità: il telaio per carichi pesanti e il sistema servocomandato garantiscono stabilità a lungo termine

Conformità globale: certificazione CE per progetti internazionali
