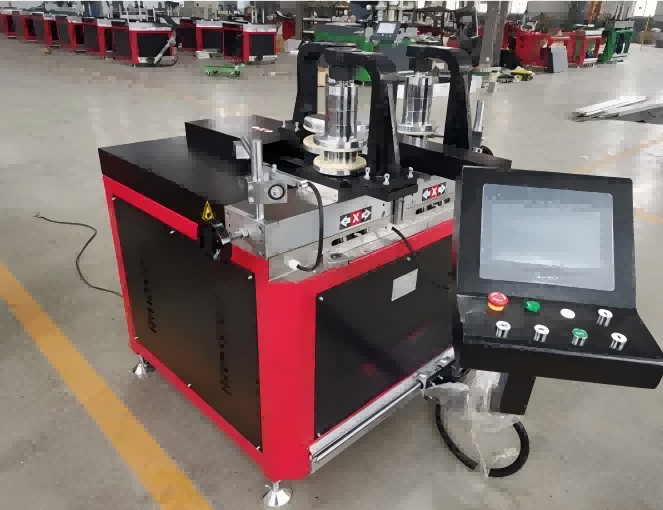

Macchina piegatubi per profili in alluminio e PVC CNC ad alta precisione

Questa macchina piegatubi per profili in alluminio e PVC CNC è appositamente progettata per la fabbricazione di profili architettonici, tra cui facciate continue, facciate, finestre ad arco e infissi in PVC. Dotato di un sistema di piegatura sincronizzato a 3 rulli e di un controllo servoassistito, offre curve lisce e prive di distorsioni con una precisione di ±0,5 mm. Compatibile sia con estrusioni di alluminio che con profili in PVC/UPVC, la macchina supporta la piegatura multiraggio in un'unica configurazione, migliorando significativamente l'efficienza produttiva e riducendo gli sprechi di materiale. Certificata CE e completamente personalizzabile, è la soluzione ideale per le moderne applicazioni di piegatura architettonica.

• Compatibilità multimateriale:ILMacchina piegatubi per profili in PVC di alluminio CNCcurva profili in alluminio, PVC, UPVC, taglio termico, acciaio inossidabile e rame. I set di utensili possono essere modificati per adattarsi a diversi gradi di materiale e sezioni trasversali entro la capacità della macchina.
• Posizionamento CNC a 3 assi:I servomotori sugli assi X, Y e Z sono azionati tramite un controller CNC con touchscreen da 10 pollici. La precisione di posizionamento è ±0,02 mm. Gli operatori programmano forme, archi e curve composte multiraggio direttamente sull'interfaccia o importano dati tramite USB.
• Opzioni di spinta idraulica:Sono disponibili tre configurazioni di stazioni idrauliche: 20 tonnellate, 25 tonnellate e 40 tonnellate, selezionate in base al materiale del profilo, allo spessore della parete e al raggio di curvatura richiesti. La pompa idraulica funziona con un rumore ridotto rispetto alle unità industriali standard.
• Gamma di forme di piegatura:La macchina produce combinazioni a forma di C, a U, a S, a cerchio completo, a ellisse, multiraggio e ad archi personalizzati. I nastri di formatura e gli stampi a rulli possono essere personalizzati per adattarsi alla sezione trasversale del profilo per una qualità di piegatura ottimale.

Come funziona

Caricamento del profilo

I profili in alluminio o PVC vengono posizionati nella guida di alimentazione e fissati saldamente per evitare scivolamenti o torsioni durante il processo di piegatura.

2. Piegatura sincronizzata a 3 rulli

La macchina utilizza tre rulli di precisione:

Rullo superiore: spinge il profilo in avanti

Due rulli laterali: si muovono lungo traiettorie controllate dal CNC per applicare una pressione uniforme

Questo movimento sincronizzato garantisce una formazione costante dell'arco senza danni o deformazioni superficiali.

3. Precisione servoassistita

I servomotori controllano il posizionamento dei rulli in tempo reale, fornendo un feedback accurato e prestazioni di piegatura ripetibili. Il sistema CNC compensa automaticamente il ritorno elastico del materiale.

4. Programmazione multiraggio

Gli operatori possono programmare più raggi di piegatura, segmenti di arco e cerchi completi direttamente dai disegni CAD. La macchina esegue curve complesse senza intervento manuale.

5. Produzione continua

Una volta impostato il programma, la macchina ripete il ciclo di piegatura con elevata costanza, rendendola adatta sia alla produzione di massa che a progetti architettonici personalizzati.

Flusso del processo:

Caricamento profilo → Ingresso programma CNC → Sincronizzazione a 3 rulli → Posizionamento servo → Piegatura multiraggio → Profilo curvo finito

Componenti chiave

Controllore CNC:Touchscreen da 10 pollici con interfaccia utente per la programmazione di angoli di piega, raggi e sequenze multiraggio. La porta USB supporta l'importazione e l'esportazione del programma. Il controller gestisce il movimento dell'asse, la pressione idraulica e la temporizzazione del ciclo.

Stazione idraulica:Disponibili nelle configurazioni da 20, 25 e 40 tonnellate. Utilizza una pompa dell'olio importata selezionata per un'uscita di pressione stabile e un funzionamento silenzioso. Il circuito idraulico comprende una valvola limitatrice di pressione e un filtro.

Stampi a rulli:Realizzato in acciaio temprato con rivestimento in PU opzionale. Il rivestimento aiuta a prevenire graffi o segni sulle superfici dei profili rivestite, anodizzate o verniciate. I set di stampi sono intercambiabili per diverse sezioni trasversali del profilo.

Trasmissione:Le guide lineari HIWIN di Taiwan trasportano gli assi mobili. I riduttori di precisione e i servomotori forniscono la precisione di posizionamento per i movimenti X, Y e Z.

Applicazioni

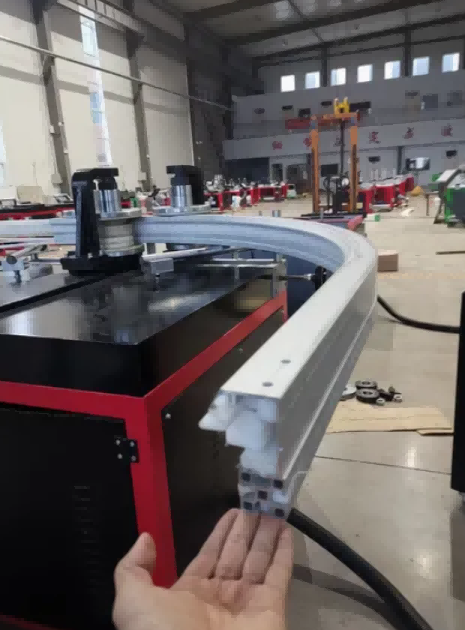

• Piegatura del profilo della facciata continua

  Cornici curve di facciata architettonica

  Profili per porte e finestre ad arco

  Piegatura del telaio di finestre e porte in PVC

  Rivestimento in alluminio e piegatura delle finiture

  Profili interni decorativi




Produttore e garanzia

Shandong Lebulang Precision Machinery Co., Ltd., che opera come Lebulang Machine, produce apparecchiature per la lavorazione di alluminio e PVC presso il suo stabilimento di Jinan, in Cina, dal 1996.Macchina piegatubi per profili in PVC di alluminio CNCviene fornito direttamente in fabbrica con certificazione CE e ISO. Una garanzia di un anno copre la struttura principale. Il supporto tecnico remoto, i video di installazione e un manuale in inglese sono forniti senza costi aggiuntivi. L'installazione e la formazione in loco possono essere organizzate separatamente. Sono immagazzinati pezzi di ricambio come stampi a rulli, nastri di formatura e guarnizioni idrauliche. Il colore, il marchio e l'imballaggio della macchina possono essere personalizzati in base agli accordi OEM e ODM.

Domande frequenti

1. Sei una fabbrica o una società commerciale?

Siamo un produttore con il nostro stabilimento di produzione a Jinan, in Cina, operativo dal 1996.

2. Quanto dura la garanzia dell'attrezzatura?

Un anno sulla struttura principale, escluse le parti soggette a normale usura come stampi a rulli e nastri di formatura.

3. Come fornire il servizio post-vendita?

Vengono forniti guida video remota, supporto tecnico online e sostituzione gratuita delle parti difettose entro il periodo di garanzia. L'installazione, la messa in servizio e la formazione in loco possono essere organizzati a un costo aggiuntivo.

4. Quanto tempo è il tempo di consegna?

Le macchine standard vengono spedite entro 10-20 giorni lavorativi dal ricevimento del pagamento del deposito.

5. Quali altre macchine vendi?

Macchine da taglio per alluminio, aggraffatrici per angoli in alluminio, saldatrici per PVC, foratrici e fresatrici CNC e linee complete di produzione di porte e finestre.

6. La macchina può piegare profili a taglio termico?

SÌ. Con gli appositi nastri formatori e stampi a rulli, la macchina può piegare profili in alluminio a taglio termico mantenendo l'integrità della striscia isolante.
