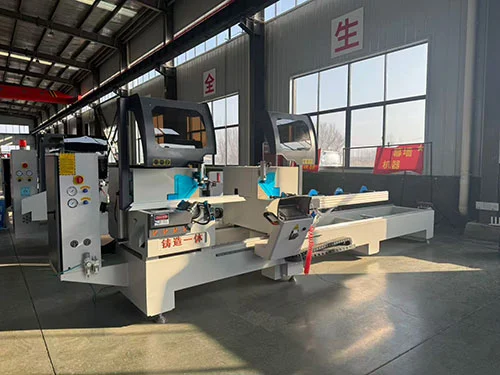

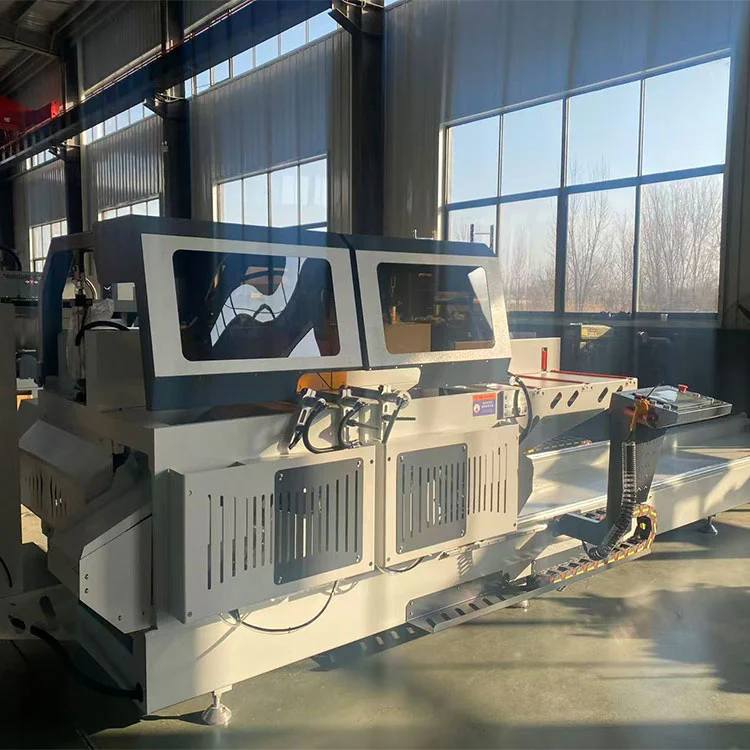

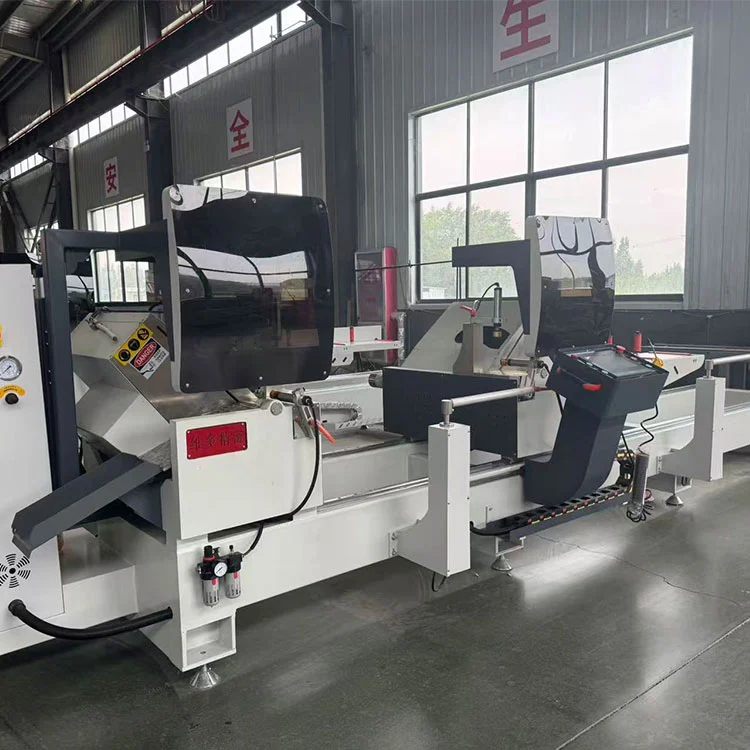

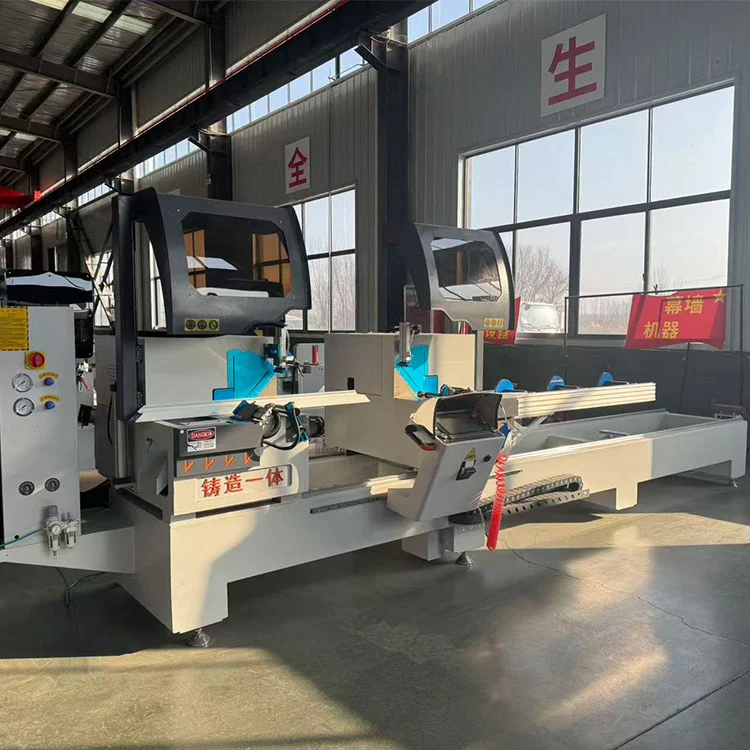

Troncatrice semiautomatica a doppia testa per taglio di profili in alluminio

Shandong Lebulang Precision Machinery Co., Ltd., che opera con il marchio Lebulang Machine, produce apparecchiature per la lavorazione di alluminio e PVC presso il suo stabilimento di Jinan, in Cina, dal 1996. Questa troncatrice semiautomatica a doppia testa taglia profili di alluminio per finestre, porte, facciate continue e telai industriali. Gestisce profili fino a 350 mm di larghezza e 150 mm di altezza, con angoli di taglio orizzontali da 45° a 135° e angoli verticali da 45° a 90°. Due motori da 4 kW azionano le lame della sega a 2800 giri al minuto e la testa destra si muove su guide lineari con trasmissione a pignone e cremagliera per il posizionamento della lunghezza. Un sistema CNC a cinque assi completamente chiuso controlla il posizionamento dell'angolo e della lunghezza, mentre la velocità di avanzamento del taglio è regolabile in continuo da 0 a 3 m/min.

Parametri tecnici

Caratteristiche

• Taglio di profili di grossa sezione:ILTroncatrice semiautomatica a doppia testa per taglio di profili in alluminioè progettata per il taglio angolare composto bidimensionale di profili in alluminio di grandi dimensioni. Gestisce larghezze fino a 350 mm e altezze fino a 150 mm, coprendo facciate continue standard e dimensioni di estrusione industriale.
• Sistema CNC a cinque assi completamente chiuso:Il posizionamento dell'angolo e della lunghezza è controllato da un sistema CNC a cinque assi con feedback ad anello chiuso. Ciò mantiene la tolleranza dell'angolo entro ±5′ e la tolleranza della lunghezza di ripetizione entro ±0,2 mm in condizioni operative normali.
• Trasmissione testa mobile della sega:La testa di taglio destra si muove su una coppia di guide lineari con trasmissione a pignone e cremagliera. Questa disposizione supporta la rigidità necessaria per un posizionamento preciso della lunghezza sull'intera capacità di taglio di 6.000 mm.
• Cuscinetti perno di precisione:La rotazione della testa della sega utilizza cuscinetti a rulli cilindrici incrociati, che forniscono un movimento angolare stabile e a basso attrito. Questo design contribuisce a una regolazione regolare dell'angolo e a un bloccaggio affidabile nella posizione impostata.
• Struttura del bilanciere migliorata:La lama della sega è montata su un bilanciere rinforzato che oscilla verso l'alto da sotto il piano di lavoro. Questa configurazione produce una superficie di taglio liscia e pulita sul profilo e migliora la stabilità di taglio complessiva.
• Oscillazione della lama sotto il tavolo:La direzione di avanzamento della lama avviene da sotto il piano di lavoro, il che aiuta a tenere le mani dell'operatore lontane dalla zona di taglio durante il ciclo.
• Lubrificazione e raffreddamento integrati:Un dispositivo di lubrificazione e raffreddamento a nebbia si muove insieme alla lama della sega, applicando il fluido da taglio direttamente ai denti della lama e all'area di taglio. Ciò aiuta a prolungare la durata della lama e migliora la qualità del taglio sull'alluminio.

Come funziona

ILTroncatrice semiautomatica a doppia testa per taglio di profili in alluminiofunziona con l'operatore che imposta gli angoli di taglio orizzontale e verticale desiderati, nonché la lunghezza di taglio, sul pannello di controllo CNC. La testa di taglio destra si sposta automaticamente lungo la guida lineare fino alla posizione programmata. I profili in alluminio vengono posizionati sui piani di supporto a rulli e fissati tramite morse pneumatiche. Entrambe le teste possono tagliare contemporaneamente o indipendentemente. Durante il ciclo di taglio, le lame della sega oscillano verso l'alto da sotto il piano di lavoro, tagliando il profilo con una velocità di avanzamento controllata compresa tra 0 e 3 m/min. Il sistema di lubrificazione a nebbia si attiva durante il taglio. Dopo che le lame si sono ritirate, i morsetti si rilasciano e i pezzi tagliati vengono rimossi. Il sistema CNC a circuito chiuso a cinque assi monitora e regola la posizione per mantenere la precisione durante il taglio in lotti.

Componenti chiave

• Motori della sega (2 × 4 kW):Ciascuna testa di taglio è azionata da un motore da 4 kW che gira a 2800 giri/min. La potenza è adeguata al diametro della lama e alla capacità della sezione di taglio di 350 × 150 mm.
• Guida lineare e pignone e cremagliera:La testa mobile destra scorre su una guida lineare di precisione ed è posizionata tramite una trasmissione a pignone e cremagliera. Questa trasmissione fornisce la rigidità e la precisione necessarie per il posizionamento della lunghezza sul letto da 6000 mm.
• Cuscinetti a rulli incrociati:Utilizzato sul perno della testa della sega per la regolazione angolare. Questi cuscinetti garantiscono elevata rigidità e rotazione fluida con gioco minimo.
• Controller CNC a cinque assi:Gestisce gli angoli di taglio orizzontale e verticale, il posizionamento della lunghezza e la velocità di avanzamento. Il sistema a circuito chiuso utilizza il feedback degli encoder per mantenere la precisione del posizionamento.
• Sistema di lubrificazione a nebbia:Un gruppo ugello che si muove con la lama della sega, fornendo fluido da taglio nebulizzato alla zona di taglio. Ciò riduce il calore da attrito e aiuta a prevenire la saldatura dei trucioli di alluminio sui denti della lama.
• Morse pneumatiche:Mantenere il profilo in posizione durante il taglio. La pressione di serraggio è regolabile tramite il regolatore dell'aria.

Applicazioni

ILTroncatrice semiautomatica a doppia testa per taglio di profili in alluminioviene utilizzato per il taglio di profili in alluminio nella produzione di porte e finestre, nella fabbricazione di facciate continue, nella produzione di telai di pannelli solari e nella lavorazione industriale generale dell'alluminio. Gestisce estrusioni piene e cave, profili a taglio termico e sezioni leggere di metalli non ferrosi entro la capacità di taglio specificata.

Produttore e supporto

Shandong Lebulang Precision Machinery Co., Ltd., operante come Lebulang Machine, produce apparecchiature per la lavorazione dell'alluminio nel suo stabilimento di Jinan, in Cina, dal 1996.Troncatrice semiautomatica a doppia testa per taglio di profili in alluminioviene fornito direttamente in fabbrica con certificazione CE e ISO. Una garanzia di un anno copre la struttura principale. Sono inclusi supporto tecnico remoto, video operativi e un manuale in inglese. I pezzi di ricambio sono immagazzinati per la spedizione. La tensione, la lunghezza di taglio e le opzioni di serraggio possono essere personalizzate al momento dell'ordine.

Domande frequenti

Q1: Quali tipi di profili può tagliare questa sega?

R: Taglia profili in alluminio fino a 350 mm di larghezza e 150 mm di altezza, comprese barre piene, estrusi cavi e profili a taglio termico. È adatto anche per metalli leggeri non ferrosi e alcuni profili in PVC.

Q2: Può tagliare angoli composti?

R: Sì. La macchina esegue tagli angolari composti bidimensionali, con l'angolo orizzontale regolabile da 45° a 135° e l'angolo verticale da 45° a 90°.

Q3: Qual è la precisione di taglio?

R: La tolleranza della lunghezza di posizionamento ripetuto è ±0,2 mm e la tolleranza dell'angolo di taglio è ±5′ in condizioni operative standard con lame adeguatamente mantenute.

Q4: Il posizionamento corretto della testa è automatico?

R: Sì. La testa destra si muove automaticamente lungo la guida lineare fino alla posizione programmata tramite il sistema CNC a cinque assi. L'operatore inserisce la lunghezza desiderata sul pannello di controllo.

Q5: Qual è la quantità minima dell'ordine e i tempi di consegna?

R: La quantità minima dell'ordine è di un set. Il tempo di consegna standard è generalmente di 15-25 giorni lavorativi dal ricevimento del deposito, a seconda del programma di produzione attuale.
