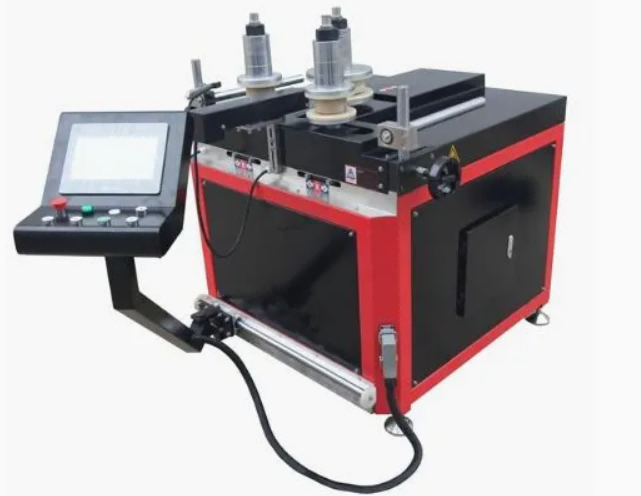

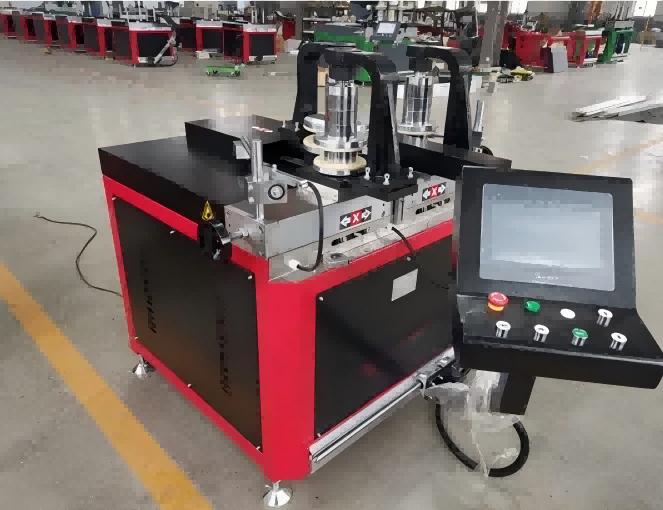

Macchina piegatubi CNC in alluminio e PVC servoassistita

• Multi-materiaQuesta macchina piegatubi per profili in alluminio e PVC CNC è progettata per la formatura ad arco ad alta precisione di profili architettonici utilizzati in facciate continue, facciate, finestre ad arco e infissi in PVC. Dotato di un sistema di piegatura sincronizzato a 3 rulli e di un controllo servoassistito, offre curve lisce e prive di distorsioni con una precisione di piegatura di ± 0,5 mm. Compatibile sia con estrusioni di alluminio che con profili in PVC/UPVC, la macchina supporta la piegatura multiraggio in un'unica configurazione, migliorando significativamente l'efficienza produttiva e riducendo gli sprechi di materiale. Certificato CE e completamente personalizzabile, è la soluzione ideale per la fabbricazione di profili architettonici moderni. Compatibilità:ILMacchina piegatubi per profili in PVC di alluminio CNCcurva profili in alluminio, PVC, UPVC, taglio termico, acciaio inossidabile e rame. I set di utensili possono essere

Come funziona

1. Caricamento del profilo

I profili in alluminio o PVC vengono posizionati nella guida di alimentazione e fissati saldamente per evitare scivolamenti o torsioni durante il processo di piegatura.

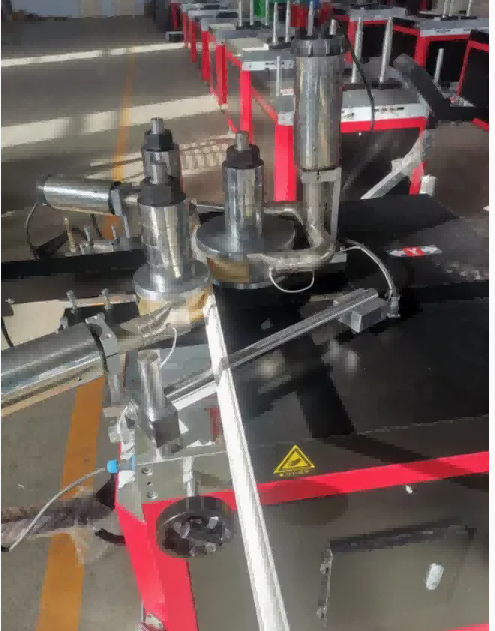

2. Piegatura sincronizzata a 3 rulli

La macchina adotta un sistema di azionamento sincronizzato a tre rulli:

Il rullo motore superiore alimenta il profilo in avanti

Due rulli di formatura laterali si muovono lungo percorsi controllati da CNC per applicare una pressione uniforme

Questo movimento sincronizzato garantisce una formazione dell'arco coerente senza danni superficiali, rughe o distorsioni del profilo.

3. Controllo di precisione servoassistito

I servomotori controllano il posizionamento dei rulli in tempo reale, fornendo un feedback accurato e prestazioni di piegatura ripetibili. Il sistema CNC compensa automaticamente il ritorno elastico del materiale, garantendo che il raggio finale corrisponda al valore programmato.

4. Programmazione di curve multiraggio e complesse

Gli operatori possono programmare più raggi di piegatura, segmenti di arco e cerchi completi direttamente dai disegni CAD. Il sistema supporta la piegatura continua di curve complesse senza riposizionamento manuale.

5. Produzione di massa ripetibile

Una volta salvato il programma di piegatura, la macchina esegue cicli di piegatura identici con elevata coerenza, rendendola adatta sia a progetti architettonici personalizzati che a produzioni di grandi volumi.

Flusso del processo:

Caricamento profilo → Ingresso programma CNC → Sincronizzazione a 3 rulli → Posizionamento servo → Piegatura multiraggio → Profilo curvo finito

Caratteristiche principali

Sistema di piegatura sincronizzato a 3 rulli per curve morbide e precise

Controllo servoassistito per precisione e ripetibilità in tempo reale

Piegatura multiraggio in un unico setup

Compatibile con profili in alluminio e PVC/UPVC

Importazione di disegni CAD per la programmazione di curve complesse

Compensazione automatica del ritorno elastico

Interfaccia CNC intuitiva con touch screen

Telaio saldato per impieghi gravosi per un funzionamento senza vibrazioni

Certificazione CE e personalizzazione OEM/ODM disponibile

Applicazioni

•


  Piegatura del profilo della facciata continua

  Cornici curve di facciata architettonica

  Profili per porte e finestre ad arco

  Piegatura del telaio di finestre e porte in PVC

  Rivestimento in alluminio e piegatura delle finiture

  Profili interni decorativi

  Strutture del lucernario e della tettoia







Produttore e garanzia

Shandong Lebulang Precision Machinery Co., Ltd., che opera come Lebulang Machine, produce apparecchiature per la lavorazione di alluminio e PVC presso il suo stabilimento di Jinan, in Cina, dal 1996.Macchina piegatubi per profili in PVC di alluminio CNCviene fornito direttamente in fabbrica con certificazione CE e ISO. Una garanzia di un anno copre la struttura principale. Il supporto tecnico remoto, i video di installazione e un manuale in inglese sono forniti senza costi aggiuntivi. L'installazione e la formazione in loco possono essere organizzate separatamente. Sono immagazzinati pezzi di ricambio come stampi a rulli, nastri di formatura e guarnizioni idrauliche. Il colore, il marchio e l'imballaggio della macchina possono essere personalizzati in base agli accordi OEM e ODM.

Domande frequenti

Quali materiali può piegare questa macchina?

È progettato per estrusioni di alluminio e profili in PVC/UPVC utilizzati in finestre, porte, facciate continue e facciate architettoniche.

2. Può piegare più raggi in un unico profilo?

SÌ. Il sistema CNC supporta la piegatura ad arco multiraggio e segmentato all'interno di un unico programma, eliminando le regolazioni manuali.

3. La macchina è adatta alla produzione su larga scala?

Assolutamente. Una volta programmata, la macchina ripete i cicli di piegatura con elevata uniformità e intervento minimo dell'operatore.

4. Supporta l'importazione di file CAD?

SÌ. Curve complesse e segmenti di arco possono essere importati direttamente dai disegni CAD per un'esecuzione precisa.

5. La macchina può essere personalizzata?

SÌ. Offriamo la personalizzazione OEM/ODM per dimensioni del profilo, capacità di piegatura, sistemi di controllo e utensili a rulli.

6. In che modo la macchina gestisce il ritorno elastico del materiale?

Il sistema CNC compensa automaticamente il ritorno elastico in base al tipo di materiale e al raggio di curvatura, garantendo forme finali precise.

Perché scegliere questa macchina

Piegatura di precisione: precisione di ±0,5 mm per gli standard architettonici

Efficienza – La piegatura a raggio multiplo in un’unica configurazione riduce la manodopera e i tempi di ciclo

Versatilità – Una macchina per profili in alluminio e PVC

Affidabilità: il telaio per carichi pesanti e il sistema servocomandato garantiscono stabilità a lungo termine

Conformità globale: certificazione CE per progetti internazionali
