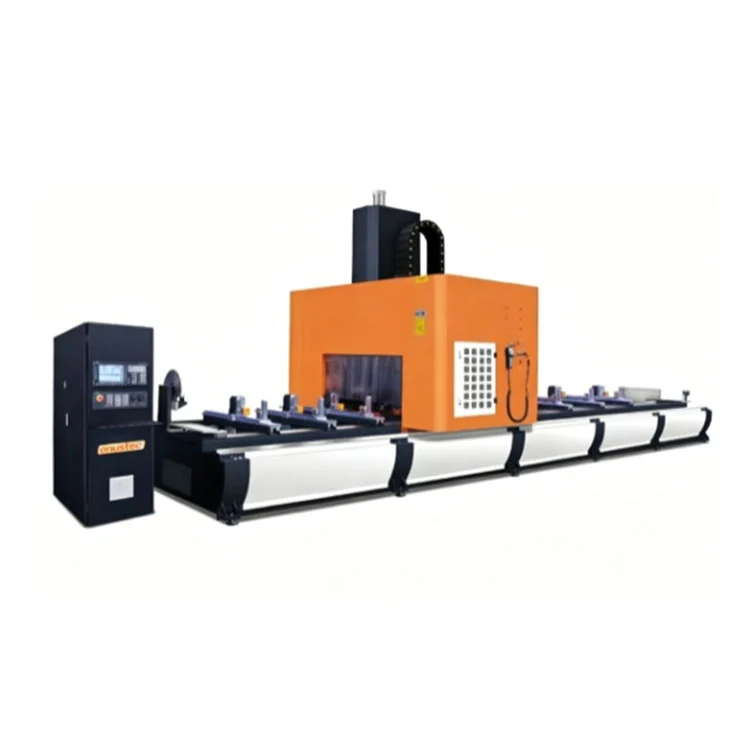

Centro di lavoro a portale a 5 assi per facciate continue

Prodotto da Lebulang Machine nello stabilimento di Jinan, in Cina, operativo dal 1996, ilCentro di lavoro a portale a 5 assi per facciate continuepossiede la certificazione CE e ISO 9001 e viene fornito direttamente in fabbrica con supporto OEM/ODM. Questo centro CNC a 5 assi a portale mobile elabora lunghi profili di facciate continue in alluminio in un unico serraggio, eseguendo fresature, forature, seghe e maschiature su più facce. Un mandrino HSD ad alta velocità (12 kW o 15 kW, fino a 18.000 giri/min) e un magazzino da 12 utensili più una stazione dedicata per la lama della sega (max 400 mm) consentono il cambio utensile automatico. Il controllo a 5 assi Siemens 828D o OSAI fornisce RTCP, lavorazione pendolare e misurazione automatica degli utensili. La corsa standard dell'asse X è di 6.500 mm, estendibile a 9.400 mm.

Caratteristiche principali

• Lavorazione simultanea a 5 assi:Gli assi X, Y, Z, A e C lavorano insieme sotto RTCP per mantenere la punta dell'utensile accuratamente sul percorso. Un setup raggiunge cinque facce e l'estremità del profilo, eliminando il rifissaggio.
• Capacità a lungo profilo:La corsa dell'asse X fino a 6.500 mm di serie (7.000 mm o 9.400 mm opzionale) gestisce estrusioni di facciate continue a tutta lunghezza senza riposizionamento.

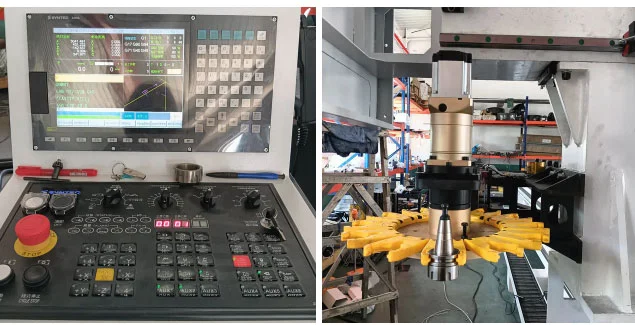

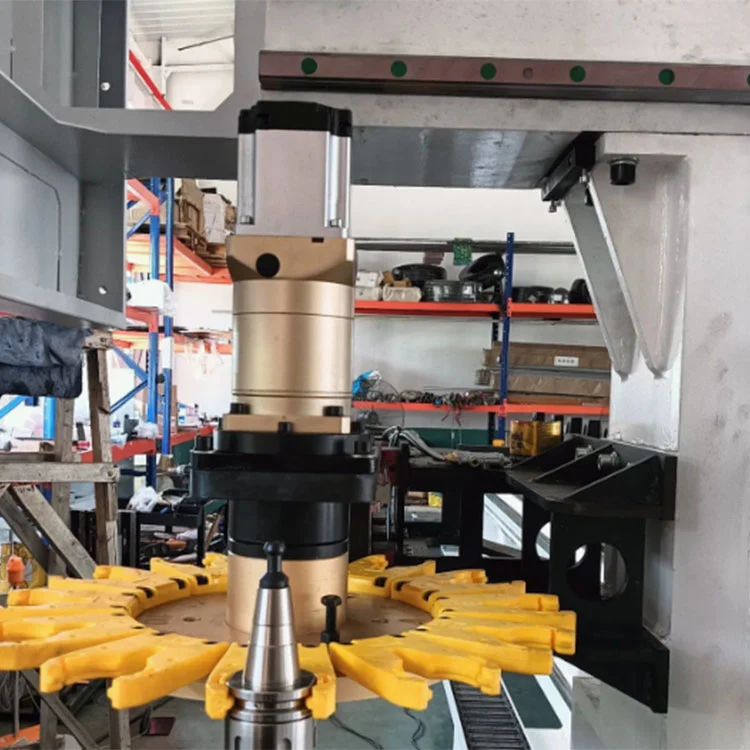

• Segatura e fresatura integrate:Un magazzino utensili con 12 posizioni e una stazione lama adiacente (Φ400 mm) passa automaticamente tra frese, punte, maschi e una sega circolare per il taglio a misura e l'intaglio all'interno di un programma.
• Mandrino HSD:Il motore raffreddato ad aria da 12 kW o 15 kW offre velocità da 0 a 18.000 giri/min, adatto per leghe di alluminio e profili in acciaio a parete sottile.
• Precisione e ripetibilità:Le guide lineari e le viti a ricircolo di sfere servoassistite offrono un posizionamento di ±0,01 mm e una ripetibilità di ±0,005 mm, soddisfacendo le strette tolleranze dei giunti richieste nelle facciate continue unificate.
• Funzionamento a pendolo:Il controllo supporta la modalità pendolo: lavora un pezzo mentre l'operatore ne carica un altro su una zona di attrezzatura separata, riducendo i tempi di inattività.

Specifiche tecniche

Come funziona

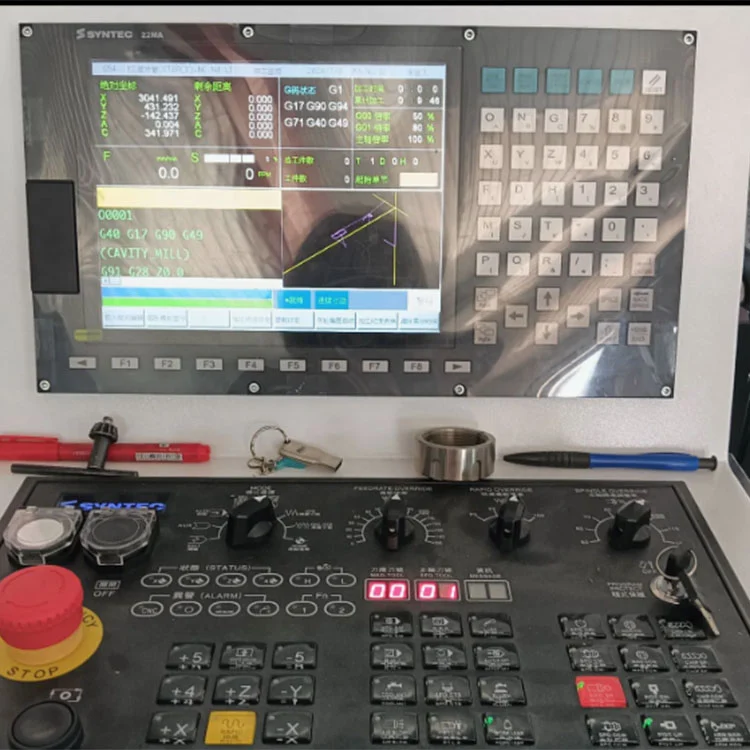

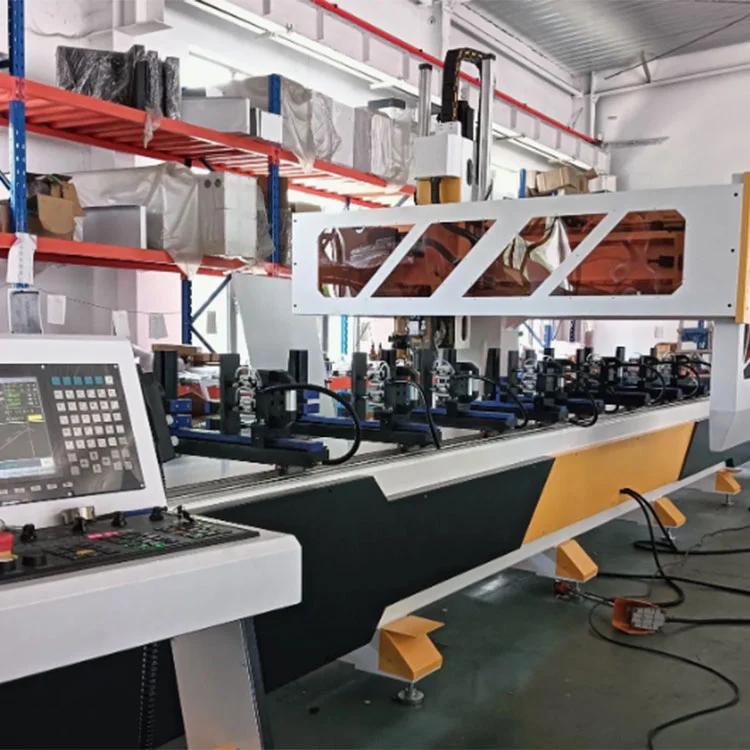

ILCentro di lavoro a portale a 5 assi per facciate continuefunziona con un portale mobile su un tavolo di lavoro fisso. L'operatore posiziona l'estruso di alluminio sulla tavola e attiva il bloccaggio pneumatico o idraulico. Un programma in codice G prescritto viene caricato tramite il controllo Siemens o OSAI. Il portale si sposta lungo l'asse X fino alla prima posizione di lavorazione e la testa a 5 assi consegna il mandrino all'angolo richiesto. RTCP compensa automaticamente gli offset della lunghezza dell'utensile durante i movimenti rotatori, in modo che la punta dell'utensile segua accuratamente il percorso programmato. Operazioni come foratura, fresatura, maschiatura e segatura vengono eseguite su più facce senza sbloccare il profilo. Quando una sequenza di lavorazione termina in una zona, il portale si sposta alla successiva oppure la macchina entra in modalità pendolo, consentendo all'operatore di scaricare un pezzo finito e caricarne uno nuovo mentre la lavorazione continua sull'attrezzatura adiacente. I trucioli vengono rimossi da un trasportatore integrato.

Ambito di applicazione principale

Applicazioni tipiche perCentro di lavoro a portale a 5 assi per facciate continueincludere:

1. Telai per facciate continue in alluminio unificato per grattacieli
2. Estrusioni per facciate in vetro con telaio nascosto e a vista
3. Giunti angolari per facciate continue e profili per facciate di forma speciale
4. Veranda, lucernario e grandi profili di finestre e porte in alluminio
5. Staffe di supporto in alluminio per facciate continue in vetro con supporto puntuale
6. Facciate industriali in alluminio e profili murali decorativi in ​​acciaio
7. Profili in alluminio leggero per il settore aerospaziale (compatibili con tutti i settori)

Materie prime idonee: lega di alluminio 6063, estrusioni cave, alluminio solido, acciaio a pareti sottili, profili architettonici in PVC.

Domande frequenti

D: Come utilizzare la macchina?

R: Ogni macchina viene sottoposta a test e regolazioni in fabbrica prima della spedizione. Vengono forniti un manuale video completo e documentazione scritta. È disponibile anche il supporto remoto per domande sulla configurazione e risoluzione dei problemi.

D: qual è il tempo di consegna?

R: La produzione richiede in genere 15-25 giorni lavorativi dal ricevimento del pagamento del deposito.

D: quali sono i termini di pagamento?

A: Deposito T/T del 30% alla conferma dell'ordine, con il restante 70% dovuto prima della spedizione.

D: Sei una fabbrica o una società commerciale?

R: Lebulang Machine è un produttore con un proprio stabilimento di produzione a Jinan, in Cina. Forniamo anche attrezzature complementari per porte e finestre per un servizio one-stop.

D: Come va la tua capacità nel tuo laboratorio?

R: La nostra capacità produttiva annuale supera gli 800 macchinari.
