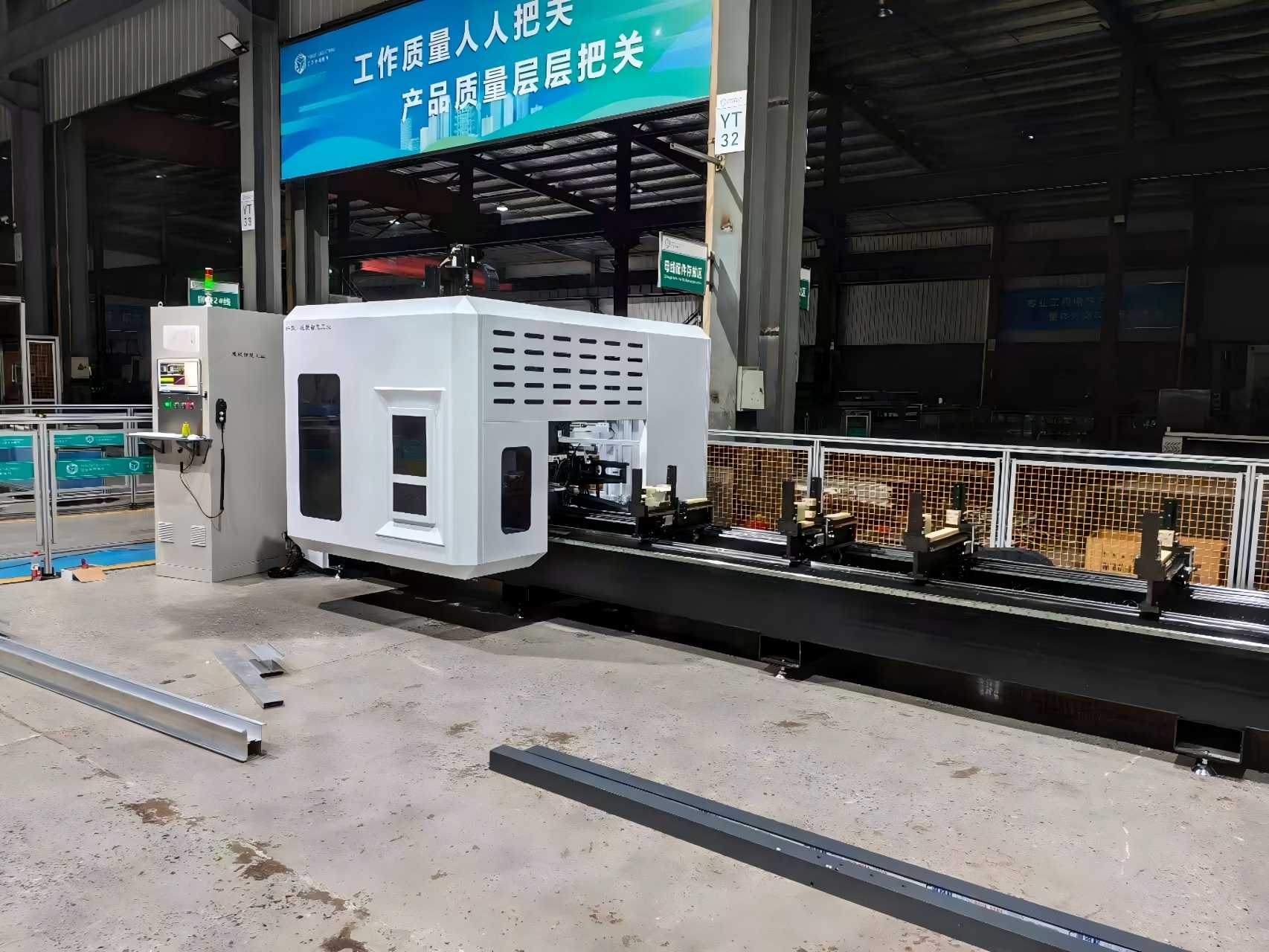

Centro di lavoro a portale a 5 assi ad alta precisione per componenti di facciate continue

Riepilogo del prodotto

Il nostro centro di lavoro a portale a 5 assi ad alta rigidità per sistemi di facciate continue è progettato per trasformare progetti architettonici complessi in componenti di facciata di precisione. Integrando la programmazione CAD/CAM con la fresatura rotativa dell'asse A/C, la macchina elabora profili in alluminio di grande formato, pannelli unificati e telai per facciate continue in acciaio in un'unica configurazione. La sua robusta struttura a portale garantisce stabilità a lungo termine e precisione di posizionamento di ±0,05 mm, mentre il cambio utensile automatico (ATC) consente fresatura, foratura, maschiatura e taglio continui. Progettato per la moderna fabbricazione di facciate, elimina il serraggio ripetitivo, riduce i costi di manodopera e offre una qualità superficiale superiore per geometrie complesse.

Caratteristiche principali

•


  Lavorazione simultanea a 5 assi per geometrie complesse di facciate e contorni 3D

  Struttura a portale per carichi pesanti per elevata rigidità e smorzamento delle vibrazioni

  Area di lavorazione di grande formato che supporta pannelli di facciata continua di grandi dimensioni

  Elettromandrino ad alta velocità ottimizzato per profili in alluminio e acciaio

  Cambio utensile automatico (ATC) per la lavorazione continua

  Sistema di controllo CNC avanzato compatibile con i principali software CAD/CAM

  Configurazione personalizzabile per la produzione di facciate continue unitarie e modulari

  Certificato CE con supporto post-vendita globale




Specifiche tecniche

Come funziona

. Programmazione CAD/CAM

I progetti di facciate continue architettoniche vengono creati nel software CAD e convertiti in percorsi utensile CNC tramite CAM. Il sistema calcola gli angoli di taglio ottimali, le traiettorie degli utensili e le sequenze di lavorazione per geometrie di facciate complesse.

2. Bloccaggio del pezzo

I lunghi profili per facciate continue in alluminio o acciaio, così come i pannelli per facciate di grandi dimensioni, sono fissati saldamente sul tavolo di lavoro controllato da CNC utilizzando morsetti pneumatici adattivi che evitano aree di lavorazione e prevengono la deformazione.

3. Movimento del portale (assi X / Y / Z)

Il portale a ponte si muove lungo l'asse X (lunghezza), mentre la testa operatrice si muove lungo l'asse Y (larghezza) e l'asse Z (altezza). Questa gamma di prodotti da viaggio di grande formato supporta la lavorazione ininterrotta di componenti per facciate continue a grandezza naturale.

4. Lavorazione simultanea a 5 assi (assi A/C)

Oltre al movimento lineare, la testa del mandrino si inclina tramite l'asse A e ruota tramite l'asse C, consentendo la fresatura ad angolo composto, la lavorazione di scanalature di drenaggio e il taglio di contorni 3D senza sbloccare il pezzo.

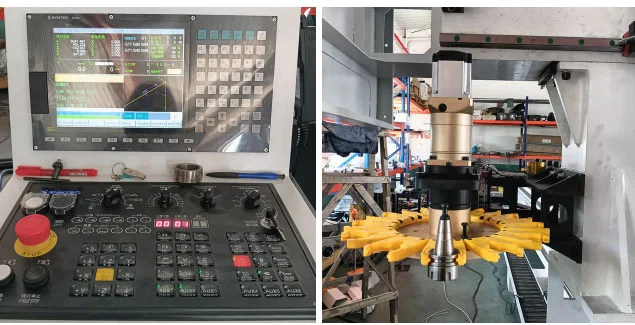

5. Cambio utensile automatico (ATC)

Punte, frese, maschi e lame per seghe sono conservate nel magazzino utensili. L'ATC scambia automaticamente gli utensili durante il ciclo, consentendo la lavorazione completa di montanti, traversi e pannelli per facciate continue in un'unica operazione.

6. Uscita di precisione

La misurazione durante il processo e la compensazione in tempo reale garantiscono la precisione dimensionale. I componenti finiti della facciata continua sono pronti per il montaggio, con bordi netti, posizioni precise dei fori e profili 3D complessi.

Flusso del processo:

Modellolo CAD → Percorso utensile CAM → Bloccaggio → Movimento del portale X/Y/Z → Inclinazione asse A/C → Fresatura/Foratura/Maschiatura → Componente di facciata continua finita

Ambito di applicazione principale

Applicazioni tipiche perCentro di lavoro a portale a 5 assi per facciate continueincludere:

1. Telai per facciate continue in alluminio unitario per grattacieli
2. Estrusioni per facciate in vetro con telaio nascosto e a vista
3. Giunti angolari per facciate continue e profili per facciate di forma speciale
4. Veranda, lucernario e grandi profili di finestre e porte in alluminio
5. Staffe di supporto in alluminio per facciate continue in vetro con supporto puntuale
6. Facciate industriali in alluminio e profili murali decorativi in ​​acciaio
7. Profili in alluminio leggero per il settore aerospaziale (compatibili con tutti i settori)

Materie prime idonee: lega di alluminio 6063, estrusioni cave, alluminio solido, acciaio a pareti sottili, profili architettonici in PVC.

Domande frequenti

1. Quali materiali può lavorare questa macchina?

È ottimizzato per i profili di facciate continue in alluminio e supporta anche materiali per facciate in acciaio e compositi.

2. Questa macchina è adatta per facciate continue a cellule?

SÌ. L'ampia campata del portale e la capacità a 5 assi lo rendono ideale per sistemi di facciate unificate e modulari.

3. È possibile personalizzare l'area di lavorazione?

SÌ. La corsa X / Y / Z e la larghezza del portale possono essere personalizzate in base alle esigenze del progetto.

4. Quali sistemi di controllo sono supportati?

Le opzioni standard includono Siemens, Fanuc e OSAI, tutte compatibili con i principali software CAD/CAM.

5. La macchina supporta linee di produzione automatiche?

SÌ. Può essere integrato con sistemi di carico e scarico automatici per la produzione in continuo.

Perché scegliere questa macchina

Efficienza con un unico setup: nessun bloccaggio ripetuto, meno errori angolari

Precisione per gli standard architettonici – Precisione di ±0,05 mm per le superfici visibili delle facciate

Produzione scalabile – Adatto sia per la personalizzazione di piccoli lotti che per la produzione di massa

Conformità globale – Certificato CE e progettato per progetti internazionali
