Sega per intagliare facciate continue ad alta precisione e per carichi pesanti

Panoramica

La sega per intagliare facciate continue per carichi pesanti è una soluzione di taglio di livello professionale progettata specificamente per la fabbricazione di facciate continue in alluminio e profili di facciate. Costruito con un telaio rigido in acciaio e un servocontrollo CNC avanzato, offre precisione ripetibile, flessibilità multiangolo e durata di livello industriale per ambienti di produzione ad alto volume.

Che tu stia elaborando facciate continue commerciali, sistemi di vetrine o estrusioni di alluminio architettoniche, questa macchina garantisce intagli puliti e privi di bave con uno spreco di materiale minimo, riducendo le rilavorazioni manuali e aumentando la produttività complessiva.

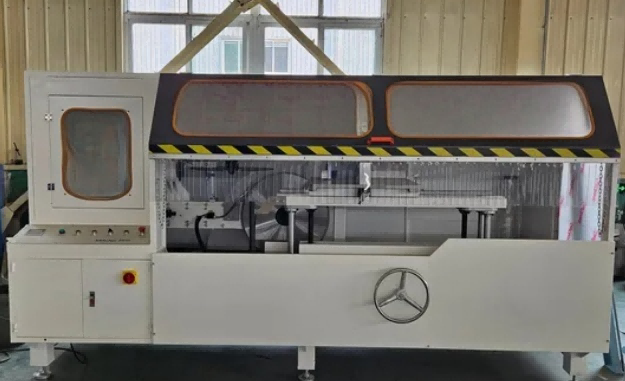

Sega per intagliare facciate continue per carichi pesanti



Caratteristiche principali

1. Controllo di precisione CNC

Dotato di un sistema di servoazionamento ad alta risposta e di un controller programmabile CNC, la precisione di posizionamento della testa di taglio raggiunge ± 0,1 mm. Gli operatori possono memorizzare più programmi di tacca per un rapido passaggio delle ricette tra diversi tipi di profilo.

2. Struttura rigida per carichi pesanti

Il corpo della macchina è costruito con tubi di acciaio a pareti spesse con trattamento antistress, eliminando le vibrazioni durante il taglio ad alta velocità. Ciò garantisce una qualità di taglio costante anche in caso di funzionamento continuo 24 ore su 24, 7 giorni su 7.

3. Sistema di bloccaggio pneumatico

I cilindri pneumatici a doppia azione con pressione regolabile forniscono un bloccaggio sicuro e senza danneggiamenti su delicate superfici in alluminio anodizzato o verniciato a polvere. La funzione di sgancio rapido riduce il tempo di ciclo tra i pezzi.

4. Capacità di intaglio multiangolo

Supporta angoli di intaglio regolabili da 0° a 90° (o specifica l'intervallo) per adattarsi a varie configurazioni di montanti e traversi di facciate continue. Le impostazioni dell'angolo possono essere regolate tramite lettura digitale o interfaccia CNC.

5. Estrazione dei trucioli ad alta efficienza

La porta di raccolta polvere/trucioli integrata si collega ai sistemi di estrazione industriale standard, mantenendo un ambiente di lavoro pulito e prolungando la durata della lama.

6. Interfaccia intuitiva per l'operatore

HMI touchscreen intuitivo con supporto multilingue (inglese, spagnolo, russo, arabo). La programmazione visiva consente agli operatori di impostare le dimensioni delle tacche senza una formazione tecnica avanzata.

Come funziona

1. L'operatore posiziona il profilo in alluminio sul piano di lavoro e attiva le morse pneumatiche, che fissano il pezzo sia in direzione verticale che orizzontale.
2. L'angolo di taglio desiderato viene impostato utilizzando il display digitale a scala magnetica e le doppie lame sono posizionate di conseguenza entro l'intervallo di ±45°.
3. Il sistema di alimentazione idropneumatico fa avanzare le lame rotanti nel profilo a una velocità controllata (0–3 m/min), tagliando tacche, scanalature o angoli composti in un unico passaggio.
4. Il sistema CNC supporta l'importazione di grafici CAD e la programmazione grafica, consentendo agli operatori di definire modelli di intagli, posizioni dei fori e dimensioni delle scanalature direttamente dai file di progettazione.
5. La configurazione completa del servomotore a tre assi (assi X, Y, Z azionati da cremagliera, pignone e viti a ricircolo di sfere) consente un vero collegamento a tre assi per foratura, fresatura di scanalature, fori rotondi, fori a forma speciale, fori per chiave e svasature in un unico serraggio.
6. Un piano di lavoro ribaltabile su tre lati opzionale consente di lavorare il profilo su tre facce senza riposizionamento, migliorando l'efficienza di lavorazione per estrusioni di alluminio complesse.
7. Una volta completato il ciclo di taglio, le lame si ritraggono, i morsetti si rilasciano e il profilo lavorato viene rimosso.

Scenari applicativi

Sistemi di facciate continue commerciali: intagli su montanti e traversi per facciate a elementi e montanti

Sistemi per vetrine e ingressi: taglio di precisione per telai di vetrine in alluminio

Sistemi per pareti di finestre: intagli di grandi dimensioni per profili di pareti di finestre pre-vetrate

Fabbricazione di alluminio architettonico: lavorazione di estrusione personalizzata per lucernari, tettoie e strutture di supporto del rivestimento

Elaborazione di profili UPVC: compatibile con profili rigidi per facciate UPVC (è necessaria una lama opzionale)

Domande frequenti

D: Quali tipi di profili può elaborare questa macchina?

R: È progettato principalmente per profili di facciate continue in alluminio, ma gestisce anche estrusioni in UPVC e acciaio a pareti sottili con lame appropriate.

D: La formazione è inclusa?

R: Sì. Forniamo manuali operativi, video didattici e formazione video remota per i vostri operatori. Su richiesta è disponibile formazione in sede.

D: Qual è il periodo di garanzia?

R: [12] mesi dalla data di spedizione. Supporto tecnico a vita e fornitura di pezzi di ricambio a prezzo di costo.

D: La macchina può essere integrata in una linea di produzione automatizzata?

R: Sì. Sono disponibili sistemi opzionali di alimentazione e scarico automatici per l'integrazione con le apparecchiature a monte/a valle.

D: Come scelgo la lama giusta?

R: Forniamo le lame consigliate in base al materiale specifico del profilo e allo spessore della parete. Le lame di ricambio sono disponibili presso il nostro reparto ricambi.
