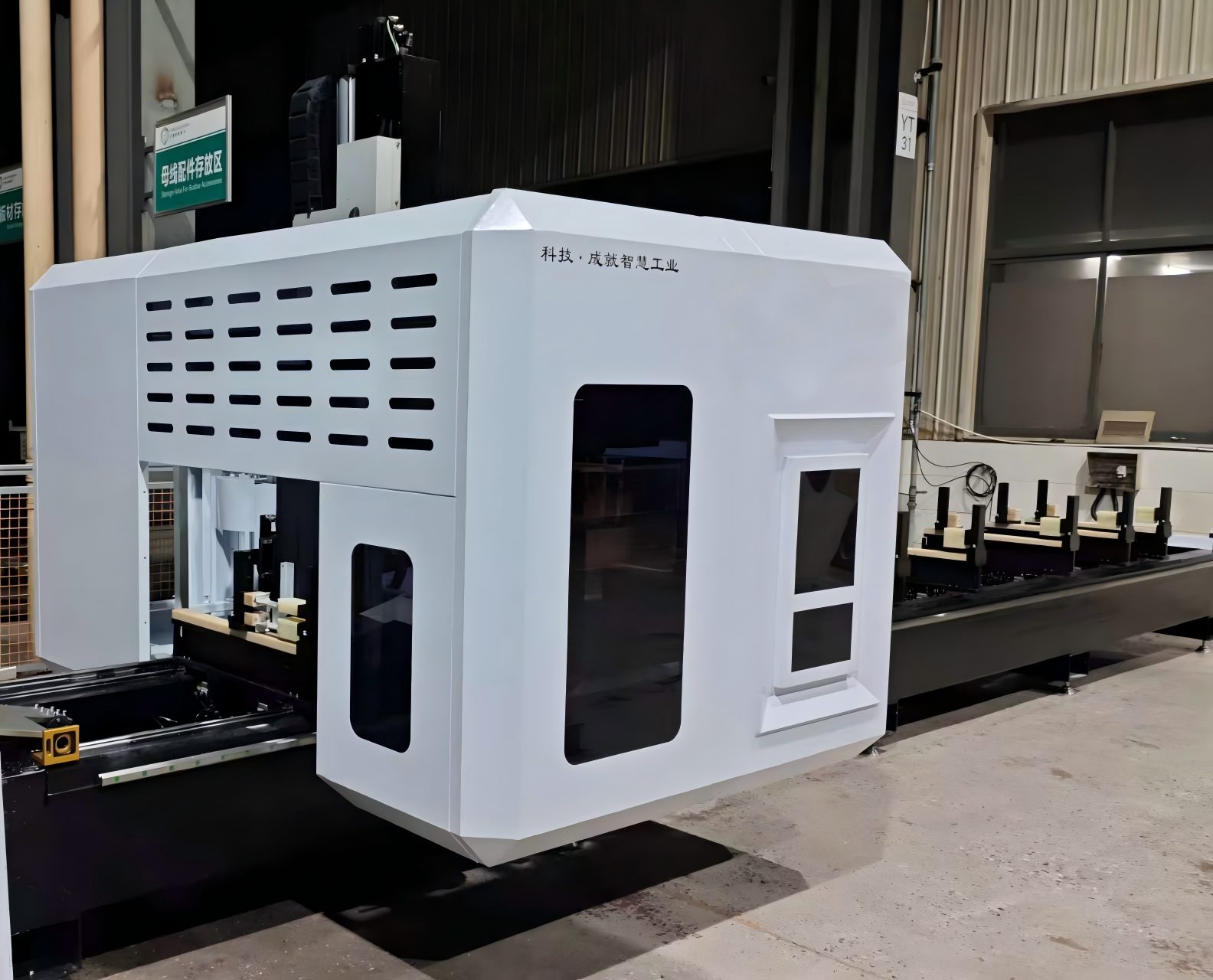

Centro di lavoro a portale a 5 assi ad alta rigidità per profili di facciate continue

Il nostro centro di lavoro a portale a 5 assi ad alta rigidità è costruito appositamente per il settore delle facciate continue e delle facciate architettoniche. Eccelle nella lavorazione di profili in alluminio di grande formato, pannelli per facciate continue e geometrie complesse con precisione di posizionamento di ±0,05 mm. Progettato per fresatura, foratura, maschiatura e taglio ad alta velocità, migliora significativamente l'efficienza di fabbricazione garantendo al tempo stesso una qualità superficiale superiore. Certificato CE con supporto post-vendita completo.

Caratteristiche principali

• Lavorazione simultanea a 5 assi: ideale per geometrie complesse di facciate e contorni 3D.

  Struttura a portale per impieghi gravosi: elevata rigidità ed eccellente smorzamento delle vibrazioni per una precisione a lungo termine.

  Area di lavorazione di grande formato: supporta pannelli per facciate continue, montanti e traversi di grandi dimensioni.

  Mandrino ad alta velocità – Ottimizzato per la lavorazione di profili in alluminio e acciaio.

  Cambio utensile automatico (ATC) – Riduce i tempi di inattività e migliora la produttività.

  Sistema CNC intuitivo: compatibile con i principali software CAD/CAM.

  Configurazione personalizzabile: soluzioni OEM/ODM disponibili per appaltatori globali.




Specifiche tecniche

Come funziona

ILCentro di lavoro a portale a 5 assi per facciate continuefunziona con un portale mobile su un tavolo di lavoro fisso. L'operatore posiziona l'estruso di alluminio sulla tavola e attiva il bloccaggio pneumatico o idraulico. Un programma in codice G prescritto viene caricato tramite il controllo Siemens o OSAI. Il portale si sposta lungo l'asse X fino alla prima posizione di lavorazione e la testa a 5 assi consegna il mandrino all'angolo richiesto. RTCP compensa automaticamente gli offset della lunghezza dell'utensile durante i movimenti rotatori, in modo che la punta dell'utensile segua accuratamente il percorso programmato. Operazioni come foratura, fresatura, maschiatura e segatura vengono eseguite su più facce senza sbloccare il profilo. Quando una sequenza di lavorazione termina in una zona, il portale si sposta alla successiva oppure la macchina entra in modalità pendolo, consentendo all'operatore di scaricare un pezzo finito e caricarne uno nuovo mentre la lavorazione continua sull'attrezzatura adiacente. I trucioli vengono rimossi da un trasportatore integrato.

Ambito di applicazione principale

Applicazioni tipiche perCentro di lavoro a portale a 5 assi per facciate continueincludere:

1. Telai per facciate continue in alluminio unitario per grattacieli
2. Estrusioni per facciate in vetro con telaio nascosto e a vista
3. Giunti angolari per facciate continue e profili per facciate di forma speciale
4. Veranda, lucernario e grandi profili di finestre e porte in alluminio
5. Staffe di supporto in alluminio per facciate continue in vetro con supporto puntuale
6. Facciate industriali in alluminio e profili murali decorativi in ​​acciaio
7. Profili in alluminio leggero per il settore aerospaziale (compatibili con tutti i settori)

Materie prime idonee: lega di alluminio 6063, estrusioni cave, alluminio solido, acciaio a pareti sottili, profili architettonici in PVC.

Domande frequenti

1. Quali materiali può lavorare questa macchina?

È ottimizzato per i profili di facciate continue in alluminio e supporta anche materiali per facciate in acciaio e compositi.

2. Questa macchina è adatta per facciate continue a cellule?

SÌ. L'ampia campata del portale e la capacità a 5 assi lo rendono ideale per sistemi di facciate unificate e modulari.

3. È possibile personalizzare l'area di lavorazione?

Assolutamente. La corsa X / Y / Z e la larghezza del portale possono essere personalizzate in base alle esigenze del progetto.

4. Quali sistemi di controllo sono supportati?

Le opzioni standard includono Siemens, Fanuc e OSAI, tutte compatibili con i principali software CAD/CAM.

5. La macchina supporta linee di produzione automatiche?

SÌ. Può essere integrato con sistemi di carico e scarico automatici per la produzione in continuo.
