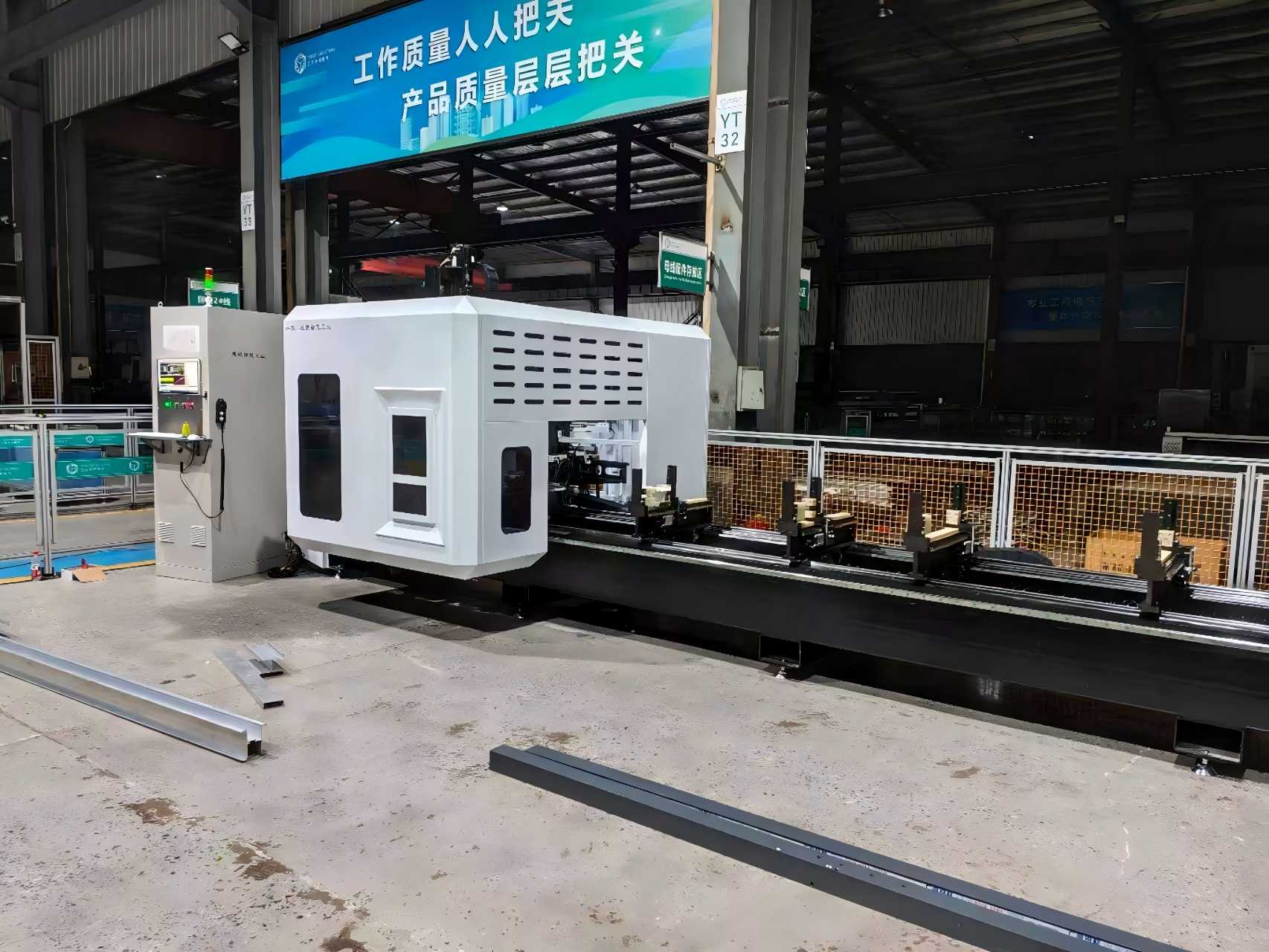

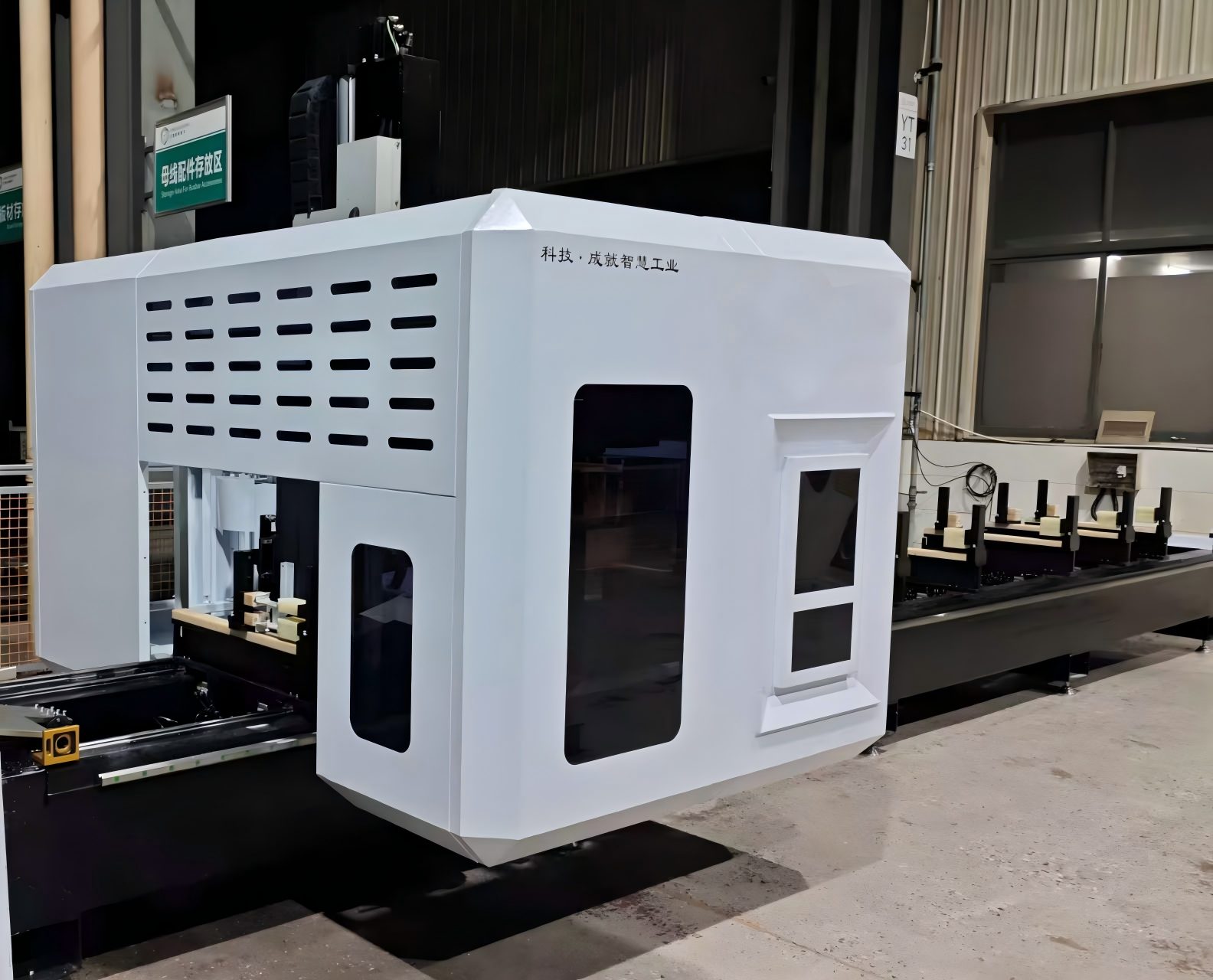

Centro di lavoro a portale a 5 assi ad alta velocità per la fabbricazione di facciate continue

Il nostro centro di lavoro a portale a 5 assi ad alta rigidità è costruito appositamente per il settore delle facciate continue e delle facciate architettoniche. Eccelle nella lavorazione di profili in alluminio di grande formato, pannelli per facciate continue e geometrie complesse con precisione di posizionamento di ±0,05 mm. Progettato per fresatura, foratura, maschiatura e taglio ad alta velocità, migliora significativamente l'efficienza di fabbricazione garantendo al tempo stesso una qualità superficiale superiore. Certificato CE con supporto post-vendita completo.

Caratteristiche principali

• Lavorazione simultanea a 5 assi: ideale per geometrie complesse di facciate e contorni 3D.

  Struttura a portale per impieghi gravosi: elevata rigidità ed eccellente smorzamento delle vibrazioni per una precisione a lungo termine.

  Area di lavorazione di grande formato: supporta pannelli per facciate continue, montanti e traversi di grandi dimensioni.

  Mandrino ad alta velocità – Ottimizzato per la lavorazione di profili in alluminio e acciaio.

  Cambio utensile automatico (ATC) – Riduce i tempi di inattività e migliora la produttività.

  Sistema CNC intuitivo: compatibile con i principali software CAD/CAM.

  Configurazione personalizzabile: soluzioni OEM/ODM disponibili per appaltatori globali.




Specifiche tecniche

Come funziona

Ingresso CAD/CAM

Il pannello della facciata continua o il profilo in alluminio vengono prima modellati in CAD (LogiKal, SchüCal, SolidWorks, ecc.).

Il software CAM converte il modello 3D in percorsi utensile e codice G, inclusi angoli di taglio, velocità di avanzamento, velocità del mandrino e sequenza di cambio utensile.

2. Bloccare il pezzo

Lunghi profili per facciate continue in alluminio/acciaio o grandi pannelli per facciate vengono fissati sul basamento della macchina mediante morsetti mobili controllati da CNC.

I morsetti si posizionano automaticamente per evitare collisioni e trattenere il pezzo senza deformazioni.

3. La struttura del portale si muove in X / Y

La macchina utilizza un portale a ponte:

Asse X = il portale si muove lungo la lunghezza del profilo/pannello

Asse Y = la testa operatrice si muove lungo la larghezza

Asse Z = il mandrino si muove su/giù

Ciò offre un'area di lavoro ampia e aperta per parti di facciate continue di grandi dimensioni.

4. Due assi rotanti inclinano il mandrino

Oltre a X/Y/Z, la macchina dispone di:

Asse A = inclinazione attorno a X

Asse C = ruota attorno a Z

(o B/C a seconda del design della testa)

Pertanto il mandrino può tagliare angoli composti, fori di drenaggio angolati, contorni di facciate 3D ed elementi laterali senza sbloccare la parte.

5. Taglio simultaneo a 5 assi

Il controller CNC aziona insieme gli assi lineari e rotanti.

L'utensile rimane all'angolazione migliore rispetto alla superficie → finitura più liscia, meno vibrazioni, nessun rifissaggio.

Operazioni tipiche in una configurazione:

Fresatura finale

Foratura/maschiatura

Scanalatura

Taglio obliquo

Taglio della lama della sega

Fresatura di contorni 3D per facciate complesse

6. Cambio utensile automatico

Gli utensili sono immagazzinati in un magazzino (punte, frese, maschi, lame).

L'ATC scambia automaticamente gli utensili durante il programma, in modo che un profilo di facciata continua possa essere completamente lavorato senza l'intervento dell'operatore.

7. Controllo e output in-process

Sonde/encoder controllano la posizione e le condizioni dell'utensile.

Il CNC compensa le deviazioni in tempo reale.

Risultato: un montante, un traverso o un pannello per facciata continua finito con fori, scanalature e angoli complessi precisi, pronto per il montaggio.

Ambito di applicazione principale

Applicazioni tipiche perCentro di lavoro a portale a 5 assi per facciate continueincludere:

1. Telai per facciate continue in alluminio unitario per grattacieli
2. Estrusioni per facciate in vetro con telaio nascosto e a vista
3. Giunti angolari per facciate continue e profili per facciate di forma speciale
4. Veranda, lucernario e grandi profili di finestre e porte in alluminio
5. Staffe di supporto in alluminio per facciate continue in vetro con supporto puntuale
6. Facciate industriali in alluminio e profili murali decorativi in ​​acciaio
7. Profili in alluminio leggero per il settore aerospaziale (compatibili con tutti i settori)

Materie prime idonee: lega di alluminio 6063, estrusioni cave, alluminio solido, acciaio a pareti sottili, profili architettonici in PVC.

Scenari applicativi

Produzione unitaria di facciate continue

Pannelli architettonici per facciate

Montanti e traversi in alluminio

Geometria complessa della facciata continua

Lavorazione di scanalature per facciate continue in vetro

Telai strutturali per facciate continue in acciaio
