Sega per intagliare facciate continue di grado industriale

Panoramica

Panoramica del prodotto

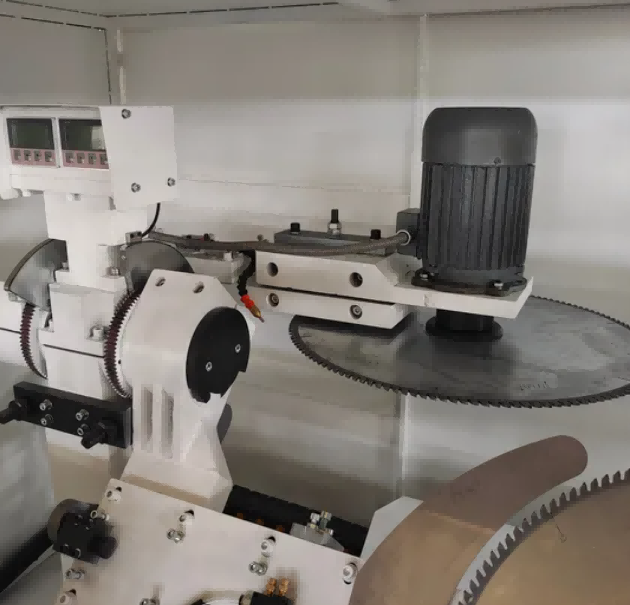

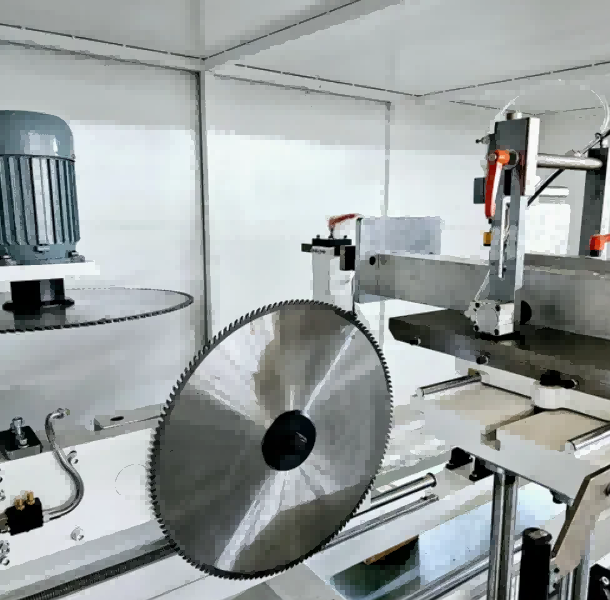

La sega per intaglio di facciate continue per impieghi gravosi è una robusta macchina da taglio di livello industriale, realizzata appositamente per l'intaglio ad alta precisione di profili di facciate continue in alluminio e UPVC. Progettato per ambienti di fabbricazione impegnativi, combina un telaio strutturale rigido con un controllo CNC avanzato per offrire precisione ripetibile, tagli puliti e affidabilità operativa a lungo termine.

Progettata per gestire configurazioni complesse di montanti e traversi, questa macchina semplifica il processo di scantonatura per facciate commerciali, sistemi di vetrine e strutture architettoniche in alluminio, riducendo significativamente il lavoro manuale mantenendo risultati costanti e senza sbavature.

Sega per intagliare facciate continue per carichi pesanti



Caratteristiche principali

1. Precisione servo CNC

Il sistema di servoazionamento ad alta risposta con controller programmabile garantisce una precisione di posizionamento di ± 0,1 mm. Gli operatori possono memorizzare e richiamare più programmi di tacca per un rapido passaggio tra i tipi di profilo.

2. Telaio rigido per impieghi gravosi

Costruito in acciaio a pareti spesse con trattamento di distensione, il corpo della macchina resiste alle vibrazioni anche durante il funzionamento continuo ad alta velocità, garantendo la qualità di taglio cambiamento dopo turno.

3. Sistema di bloccaggio pneumatico

I cilindri pneumatici a doppia azione forniscono un bloccaggio sicuro e sicuro sulla superficie per profili anodizzati o verniciati a polvere. La funzione di rilascio rapido riduce al minimo il tempo di ciclo tra i pezzi.

4. Intaglio multiangolo

Gli angoli di taglio regolabili da 0° a 90° si adattano a diverse geometrie di facciate continue. Le regolazioni dell'angolo sono gestite tramite lettura digitale o interfaccia CNC per una configurazione ripetibile.

5. Estrazione truciolo integrata

La porta di raccolta polvere e trucioli integrata si collega ai sistemi di estrazione industriale standard, mantenendo l'area di lavoro pulita e prolungando la durata della lama.

6. HMI intuitiva

Interfaccia uomo-macchina touchscreen con supporto multilingue (inglese, spagnolo, russo, arabo). La programmazione visiva consente agli operatori di inserire le dimensioni delle tacche senza una formazione specializzata.

Come funziona

1. L'operatore posiziona il profilo in alluminio sul piano di lavoro e attiva le morse pneumatiche, che fissano il pezzo sia in direzione verticale che orizzontale.
2. L'angolo di taglio desiderato viene impostato utilizzando il display digitale a scala magnetica e le doppie lame sono posizionate di conseguenza entro l'intervallo di ±45°.
3. Il sistema di alimentazione idropneumatico fa avanzare le lame rotanti nel profilo a una velocità controllata (0–3 m/min), tagliando tacche, scanalature o angoli composti in un unico passaggio.
4. Il sistema CNC supporta l'importazione di grafici CAD e la programmazione grafica, consentendo agli operatori di definire modelli di intagli, posizioni dei fori e dimensioni delle scanalature direttamente dai file di progettazione.
5. La configurazione completa del servomotore a tre assi (assi X, Y, Z azionati da cremagliera, pignone e viti a ricircolo di sfere) consente un vero collegamento a tre assi per foratura, fresatura di scanalature, fori rotondi, fori a forma speciale, fori per chiave e svasature in un unico serraggio.
6. Un piano di lavoro ribaltabile su tre lati opzionale consente di lavorare il profilo su tre facce senza riposizionamento, migliorando l'efficienza di lavorazione per estrusioni di alluminio complesse.
7. Una volta completato il ciclo di taglio, le lame si ritraggono, i morsetti si rilasciano e il profilo lavorato viene rimosso.

Perché scegliere questa macchina?

Costruito per il volume: progettato per una produzione continua e ad alto rendimento con tempi di inattività minimi

Tagli puliti e senza bave: il controllo preciso della lama elimina le operazioni di finitura secondarie

Facile cambio di programma: memorizza dozzine di profili notch; passare da un lavoro all'altro in pochi secondi

Manutenzione ridotta: la progettazione meccanica semplificata con punti di manutenzione accessibili riduce i costi di manutenzione

Affidabilità comprovata: testato sul campo in officine di produzione in oltre 30 paesi
