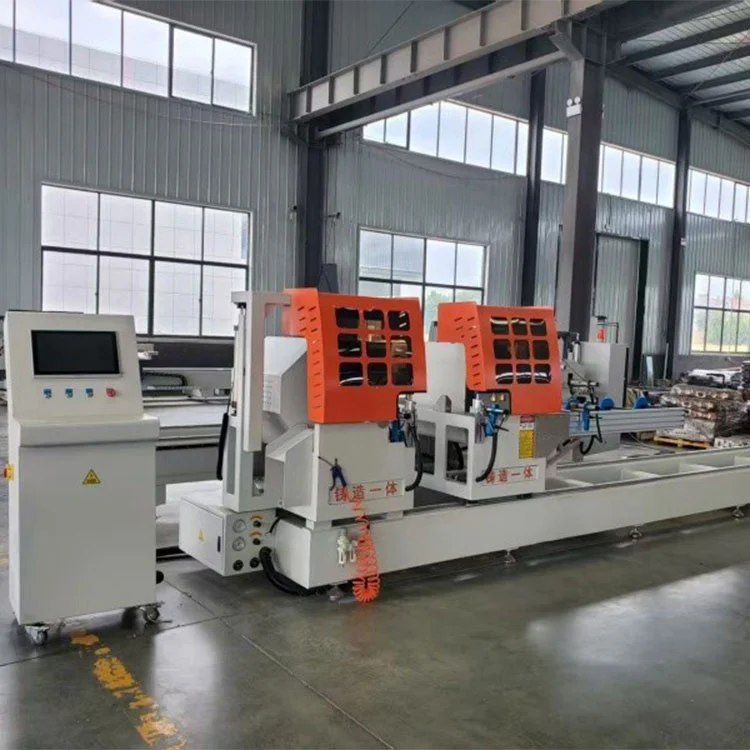

Macchina da taglio obliqua CNC a 5 assi ad altissima precisione

Caratteristiche e vantaggi del telaio dell'armadio in alluminio da 22,5°--135°

1. Sistema di controllo intelligente CNC a 5 assi

• Dotato di controller CNC industriale eservomotori brushlessper tutti e 5 gli assi, garantendo movimenti fluidi, precisi e ripetibili.
• Touchscreen da 15 pollicicon interfaccia intuitiva: programma angoli, lunghezze e modalità di taglio in pochi minuti; supporta il trasferimento dati USB/LAN.
• Integratoautocompensazioneper errori di lunghezza e angolo, eliminando le regolazioni manuali e riducendo gli sprechi di materiale.

2. Versatilità angolare senza pari (22,5°--135°)

• Rotazione orizzontale: da 22,5° (verso l'esterno) a 135° (verso l'interno) per combinazioni illimitate di angoli obliqui.
• Inclinazione verticale: 45°--90° per tagli obliqui, consentendo tagli angolari composti 2D complessi in un unico passaggio.
• Perfetto perangoli del telaio dell'armadio in alluminio, angoli del telaio della porta e profili architettonici personalizzati.

3. Taglio ad alta efficienza a doppia testa

• Due teste di taglio indipendenti (fissa sinistra, motorizzata destra) confunzionamento sincrono o individuale.
• Lunghezza massima di taglio:6000 mm; gestisce profili in alluminio di grandi dimensioni per telai di armadi e facciate continue.
• Ciclo di taglio in salitacon avanzamento radiale: combina movimenti oscillanti e lineari per la massima capacità di taglio.



Telaio per armadio in alluminio da 22,5°--135°

Troncatrice composta CNC a 5 assi 22,5°--135° Parametri tecnici del telaio del mobile in alluminio

• ☆ Tensione di alimentazione: 380 V ± 10% 50 Hz ± 2% sistema trifase a quattro fili
• ☆ Potenza motore sega: 3 kW 2800 giri/min
• ☆ Pressione di esercizio: 0,6~0,8MPa
• ☆ Specifiche della lama della sega: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Angolo della lama della sega: angolo arbitrario di 45°~90°
• ☆ Angolo di rotazione della tabella: angolo arbitrario di 45 ° ~ 135 °
• ☆ Gamma delle sezioni di taglio: 200 mm × 200 mm (angolo di taglio a 90°, larghezza × altezza, vedere la gamma delle sezioni di taglio)
• ☆ Lunghezza di taglio: 700 mm~5000 mm (90°)
• ☆ Velocità di avanzamento della lama: 0~3 m/min
• ☆ Rugosità della superficie di taglio: ≤ Ra12,5μm

Domande frequenti

Servocontrollo CNC a 5 assi

Il controllo completamente automatizzato della rotazione, dell'inclinazione e del posizionamento del profilo della testa della sega garantisce un taglio preciso dell'angolo composto senza regolazione manuale.

Prestazioni di taglio ad alta precisione

Offre una precisione di ±0,1 mm con tagli puliti e senza bave, ideali per la fabbricazione di profili in alluminio e UPVC di fascia alta.

Taglio obliquo e smussato composto

Supporta combinazioni angolari complesse, inclusi tagli obliqui, smussati e composti, per facciate continue e profili architettonici.

Sistema di bloccaggio pneumatico del profilo

Il bloccaggio multipunto garantisce una presa stabile e sicura durante il taglio, riducendo al minimo le vibrazioni e migliorando la sicurezza.

Struttura della macchina di livello industriale

Il robusto telaio in acciaio con rivestimento anticorrosione garantisce stabilità e durata a lungo termine negli ambienti di officina più impegnativi.

Interfaccia CNC intuitiva

Il controllo intuitivo tramite touchscreen con programmi di taglio preimpostati semplifica il funzionamento e riduce i tempi di formazione.

Efficienza di taglio ad alta velocità

Il mandrino e il servosistema ottimizzati consentono cicli di taglio rapidi, aumentando la produzione giornaliera per i produttori di finestre e porte.

Sistema di protezione della sicurezza

Dotato di protezioni di sicurezza, arresto di emergenza e allarme automatico di guasto per garantire la sicurezza dell'operatore
